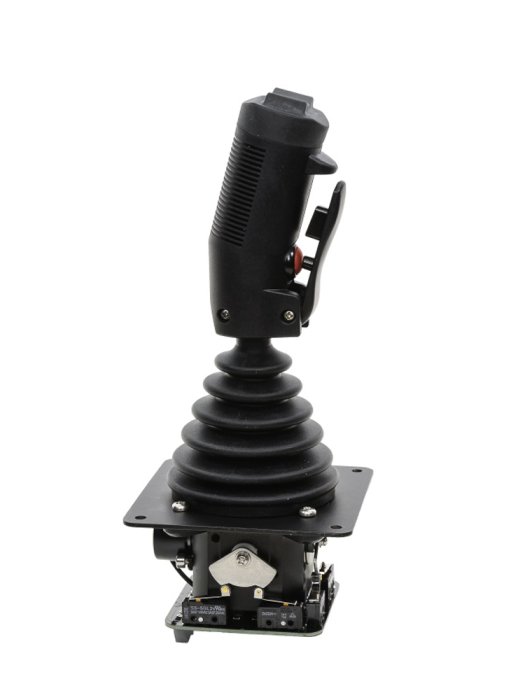

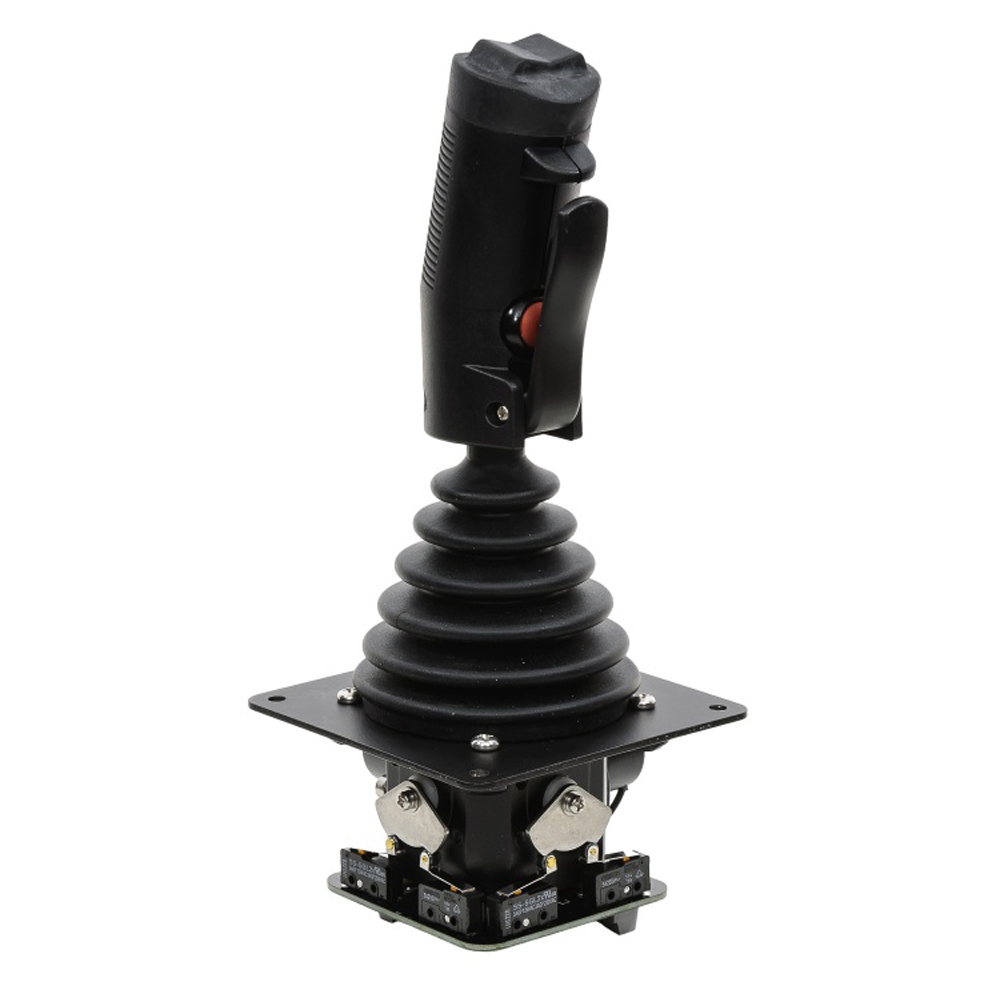

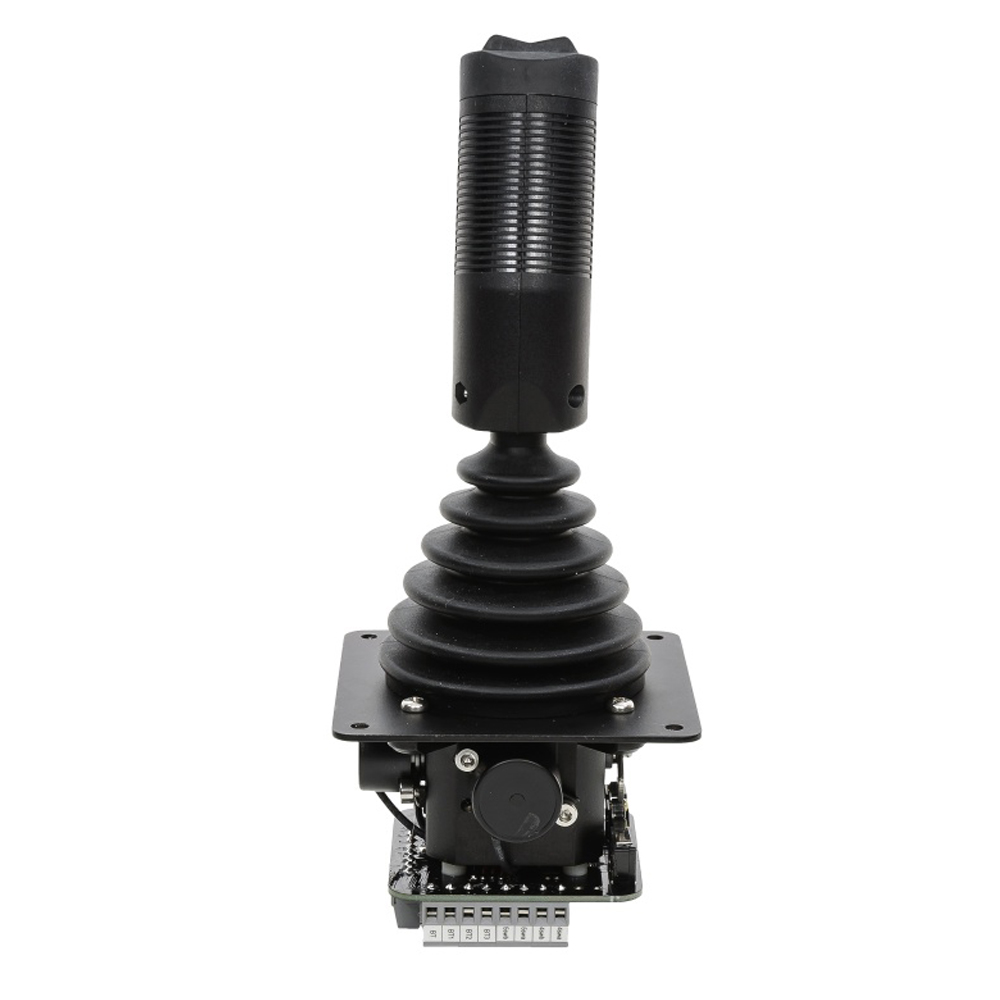

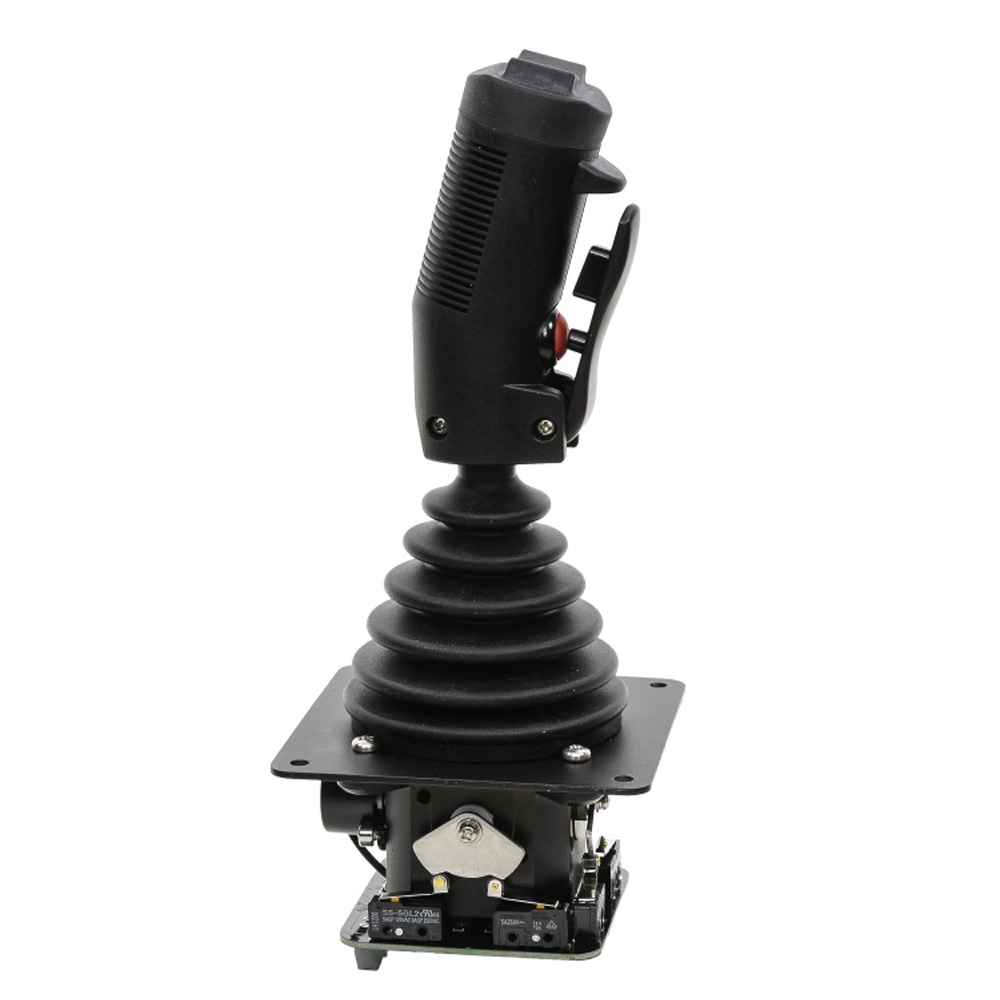

Многоосевой джойстик серии SJ100HD15

Особенности Джойстика

• Джойстик промышленного исполнения;
• Пружинный возврат центральное положение;
• Одноосный или двуосный режим отклонения;
• Эргономичные рукоятки
• Определение положения датчиком Холла;
• Доступны различные выходные сигналы.
• Операционный микропереключатель на оси

Применение

Краны, погрузчики, экскаваторы, буровые установки, пожарные машины и другой автомобильной промышленности

Техническая информация

Механические характеристики

Угол наклона                                  ±32° (потенциометр) ±20° (датчик Холла)
Рабочий сопротивление                5 Н (50 Нмакс)
Механический допуск                    ±0,5°
Рабочая температура                    -30℃～+80℃
Степень защиты                             IP65
Количество циклов                         >5 миллионов циклов (эффект Холла)
                                                         >2 миллионов циклов (потенциометр)

Электрические  параметры

Потенциометр
Напряжение питания DC24V
Сопротивление 2KΩ, 4KΩ, 5KΩ, 10KΩ
Диапазон выходного напряжения   0～100%；10～90%
Выход вариант 1: DC24V-10V~0~+10V
            вариант 2: DC24V+10V~0~+10V
            вариант 3: DC24V-5V~0~+5V
            вариант 4: DC24V+5V~0~+5V
            вариант 5: DC24V 0~+10V
            вариант 6: DC24V 0~+5V
            вариант 7: 4mA~12mA~20mA
            вариант 8: 20mA~4mA~20mA

Датчик Холла
Напряжение питания 5±0.5VDC
Максимальное напряжение 15 VDC
Выход вариант 1: DC5V 0-2.5-5V
           вариант 2: DC5V 0.5-2.5-4.5V
            вариант 3: DC5V 1.0-2.5-4.0V
            вариант 4: DC5V 1.25-2.5-3.75V

Выход шим (PWM)
Частота WVM 100HZ~1000HZ

CAN BUS
J1939 Can 2.0B, адрес 33
J1939 Can 2.0B, адрес 34
J1939 Can 2.0B, адрес 35
J1939 Can 2.0B, адрес 36

Последовательный интерфейс
RS 232
RS 485
