Промышленные радиоприёмники RX

Промышленные радиоприёмники RX предназначены для приёма команд от пультов радиоуправления TX и передачи управляющих сигналов в систему управления машины.

В зависимости от модели радиоприёмник может работать с интерфейсами CAN, RS-485 и RS-232, формировать PWM/ШИМ-сигналы, управлять релейными выходами, а также принимать аналоговые и дискретные сигналы.

При выборе RX учитываются тип оборудования, количество управляющих функций, требуемые интерфейсы и способ подключения к штатной системе управления.

Радиоприёмник RX в составе системы радиоуправления

Типовая система состоит из нескольких функциональных уровней:

пульт TX → радиоканал → радиоприёмник RX → контроллер или выходные цепи → исполнительные механизмы машины.

Радиоприёмник является интерфейсом между радиоканалом и системой управления спецтехники или промышленного оборудования. В зависимости от конфигурации он может передавать команды по CAN, формировать PWM/ШИМ-сигналы, включать релейные выходы или работать с аналоговыми и дискретными сигналами.

Если требуется подобрать полный комплект, начните с выбора пульта TX, а затем определите необходимый тип RX по интерфейсам и количеству управляющих функций.

Выбор радиоприёмника RX по типу управления

CAN

Для машин, в которых управление построено на цифровой шине CAN, применяются радиоприёмники с CAN-интерфейсом.

Такие решения подходят для мобильной и специальной техники, электронных систем управления, кранового оборудования и машин с цифровым обменом данными.

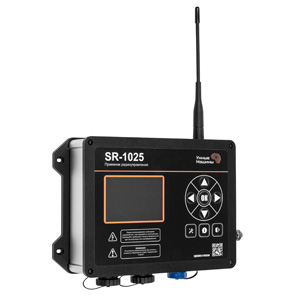

Подходящие модели: SR-1025, SR 924 Tiny, SR-625, SR-824, SR-626.

→ Промышленные пульты радиоуправления TX

PWM / ШИМ

Если исполнительная система требует пропорциональных PWM/ШИМ-сигналов, выбирается радиоприёмник с соответствующими выходами и необходимым количеством каналов.

PWM применяется для управления пропорциональными исполнительными механизмами и системами, где положение или скорость исполнительного элемента задаются величиной управляющего сигнала.

Подходящие модели: SR-1025, SR-625.

Релейное управление

Для большого количества дискретных функций применяются радиоприёмники с релейными выходами.

Такой вариант используется для включения и отключения отдельных механизмов, клапанов, контакторов и других исполнительных устройств.

Подходящие модели: SR-625, SR 924 Tiny, SR-626.

Аналоговые и дискретные входы

Для интеграции радиоуправления со штатной системой машины могут потребоваться аналоговые и дискретные входы.

Они используются для подключения сигналов состояния оборудования, обратной связи и других элементов системы управления.

Подходящие модели: SR-1025 и SR-824; конкретная конфигурация определяется требованиями машины.

Специальные варианты радиоприёмников

SR-824 для техники с механическим гидрораспределителем

SR-824 предназначен для модернизации мобильной техники, в которой исполнительные механизмы управляются рычагами механического гидрораспределителя.

Радиоприёмник управляет электроприводами рычагов и использует обратную связь их положения. Такое решение позволяет реализовать дистанционное управление штатной гидравлической системой без замены самого гидрораспределителя.

SR-625 для кранового оборудования

SR-625 предназначен для промышленного и кранового оборудования. Радиоприёмник устанавливается на DIN-рейку и имеет CAN, RS-485, RS-232, релейные и PWM-выходы.

Применяется для мостовых, козловых и других кранов, кран-балок, электрических талей и подъёмного оборудования.

SR 924 Tiny для компактной установки

SR 924 Tiny предназначен для машин, где требуется компактный радиоприёмник с CAN и ограничено монтажное пространство.

Алюминиевый корпус и IP65 позволяют использовать его на мобильной и специальной технике.

SR-626 для большого количества дискретных функций

SR-626 оснащён 20 релейными выходами и предназначен для систем, в которых требуется управление большим количеством независимых дискретных функций.

Приёмник применяется на мобильной, строительной, дорожной и коммунальной технике, а также на различных типах кранового оборудования.

Как выбрать радиоприёмник RX

При подборе радиоприёмника необходимо определить:

тип управляющих сигналов — CAN, PWM/ШИМ, аналоговые или дискретные;
количество необходимых каналов;
количество релейных и PWM-выходов;
необходимость обратной связи;
требуемое напряжение питания;
условия установки и степень защиты;
наличие ограничений по размерам и способу монтажа;
совместимость со штатной системой управления машины.

Если тип управления уже определён, можно выбрать подходящую модель непосредственно в каталоге RX. Если система управления требует разработки или модернизации, конфигурация радиоприёмника определяется после анализа оборудования.

Радиоуправление гидравликой спецтехники

Для систем с гидравлическими исполнительными механизмами важно правильно определить способ формирования управляющего сигнала: дискретное управление, PWM/ШИМ, аналоговый сигнал или CAN.

Подробнее о принципах построения таких систем:

→ Радиоуправление гидравликой спецтехники

Установка и модернизация радиоуправления

Если радиоуправление необходимо установить на уже эксплуатируемую машину, мы выполняем подбор оборудования, разработку конфигурации, монтаж, подключение, настройку и испытания системы.

→ Установка радиоуправления и модернизация спецтехники
