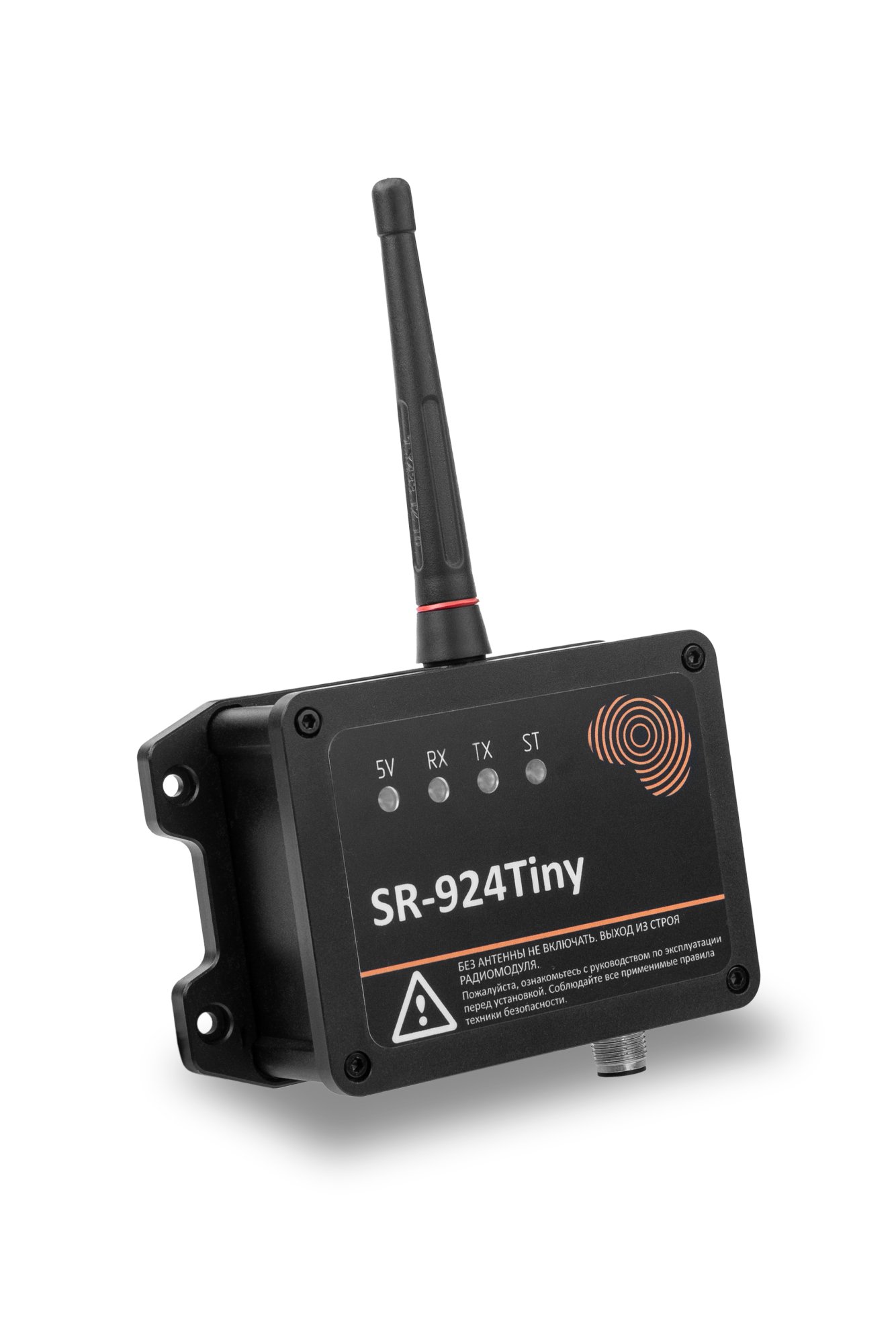

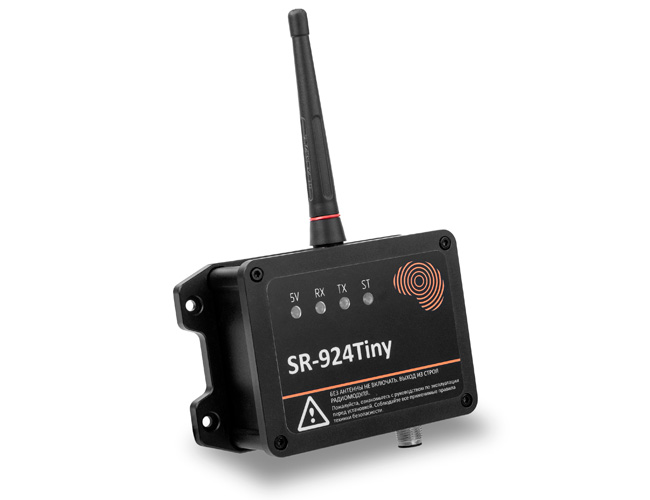

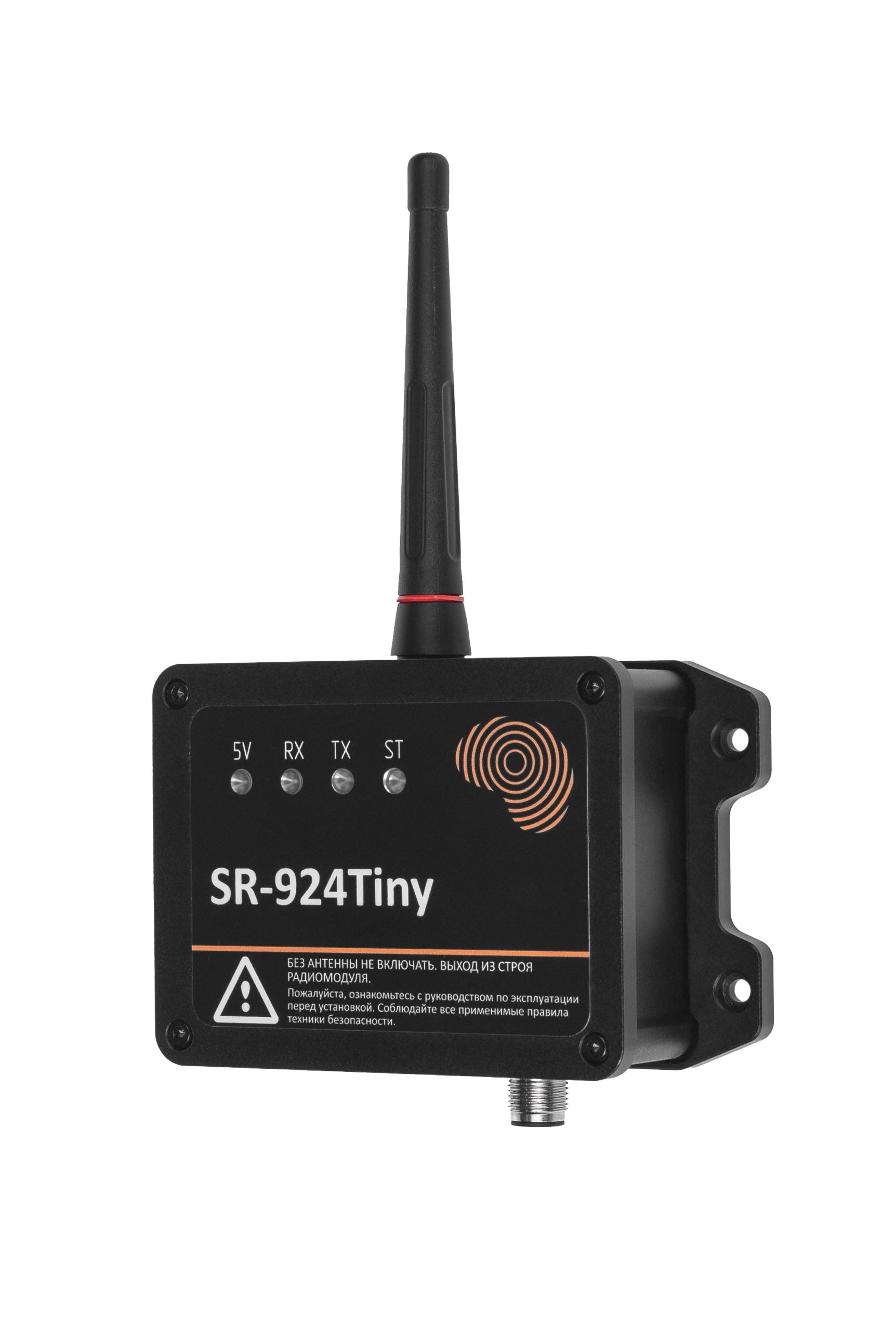

SR 924 Tiny — компактный промышленный радиоприёмник с CAN

SR 924 Tiny — компактный промышленный радиоприёмник для мобильной и специальной техники. Модель предназначена для установки непосредственно на машину и интеграции с системами управления, использующими интерфейс CAN.

Компактный корпус позволяет устанавливать приёмник в условиях ограниченного монтажного пространства.

Ключевые особенности

• компактное исполнение;

• интерфейс CAN A или CAN B;

• 84 канала управления;

• 2 программируемых релейных выхода;

• дополнительные универсальные входы и выходы;

• встроенная индикация состояния сигналов;

• алюминиевый корпус;

• степень защиты IP65;

• питание 12–24 В.

Интерфейс и управление

Основной интерфейс SR 924 Tiny — CAN, через который приёмник интегрируется с электронной системой управления машины.

Дополнительные универсальные входы и выходы позволяют подключать вспомогательные сигналы и адаптировать систему к конкретной конфигурации оборудования.

Два программируемых релейных выхода могут использоваться для управления дискретными исполнительными цепями.

Применение

SR 924 Tiny предназначен для оборудования, где важны компактные размеры и цифровая интеграция:

• мобильный транспорт;

• дорожная и строительная техника;

• специальная строительная техника;

• коммунальная техника;

• краны и другое мобильное оборудование.

Приёмник может устанавливаться непосредственно на технику или в защищённый электрический отсек в зависимости от конструкции машины.

Компактное исполнение

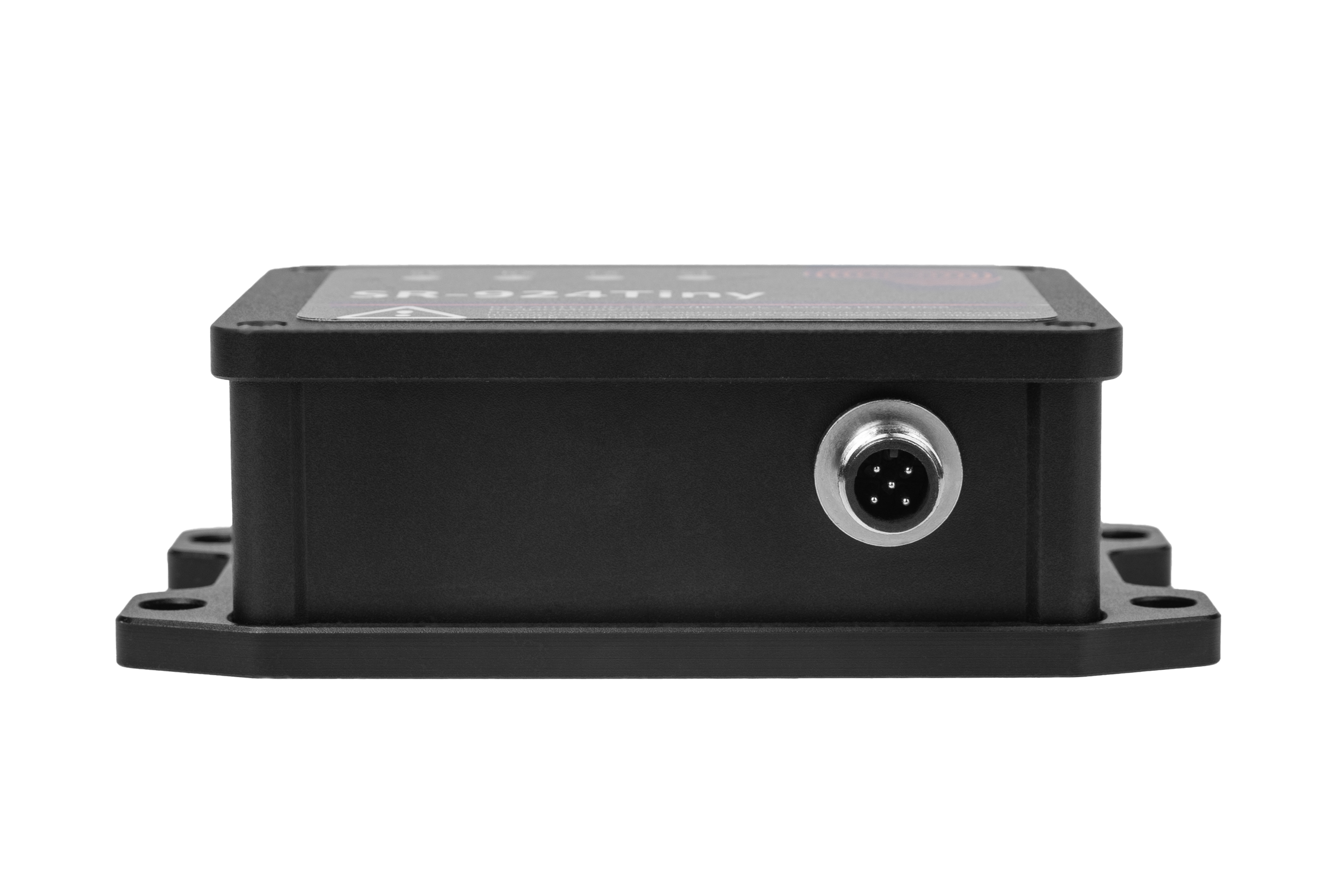

Размеры SR 924 Tiny составляют 128 × 79 × 38,8 мм, поэтому приёмник подходит для установки в местах с ограниченным свободным пространством.

Алюминиевый корпус и степень защиты IP65 позволяют использовать модель в условиях эксплуатации мобильной и специальной техники.

Основные технические характеристики

SR 924 Tiny в составе системы радиоуправления

SR 924 Tiny устанавливается на машину и принимает команды от промышленного пульта TX.

Типовая схема:

Пульт TX → радиоканал → SR 924 Tiny → CAN / I/O → система управления машины

Конкретная конфигурация определяется архитектурой электронной системы оборудования и требуемыми функциями дистанционного управления.
