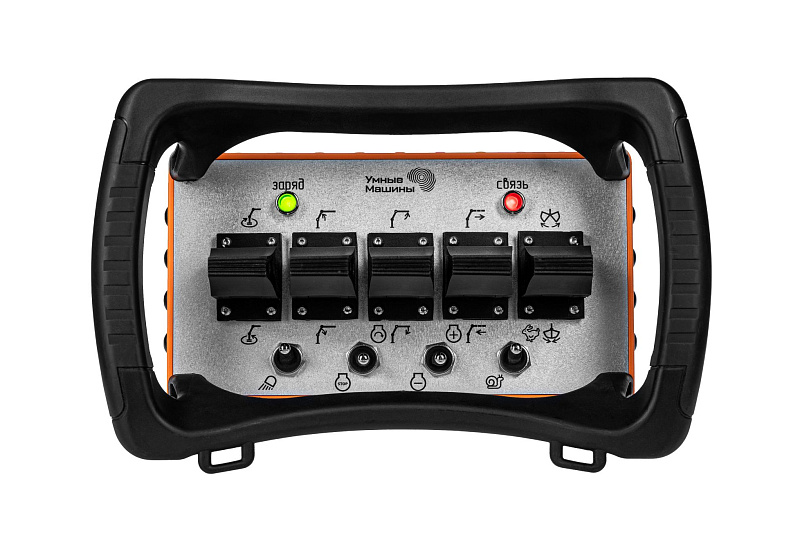

Промышленный пульт радиоуправления TITAN

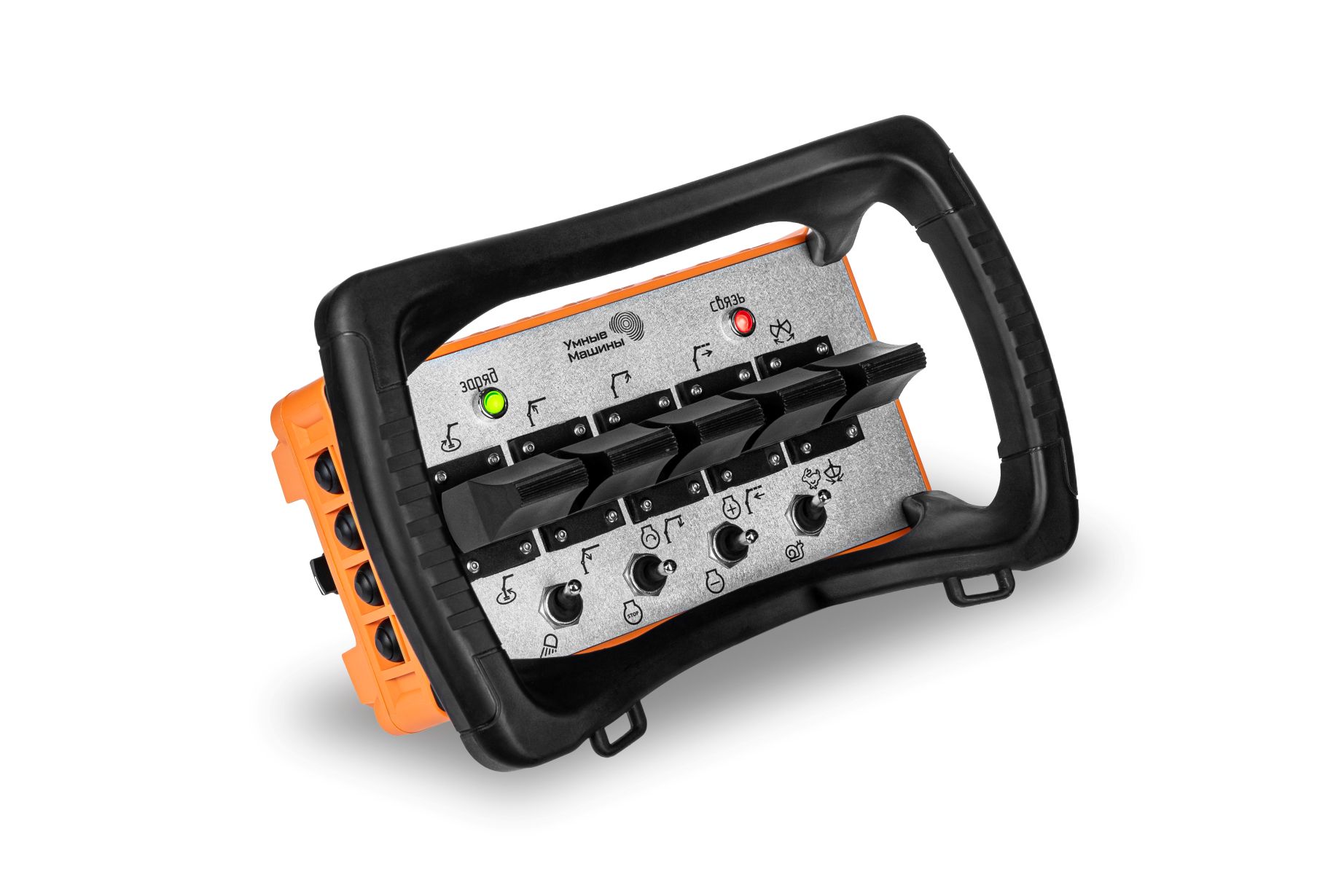

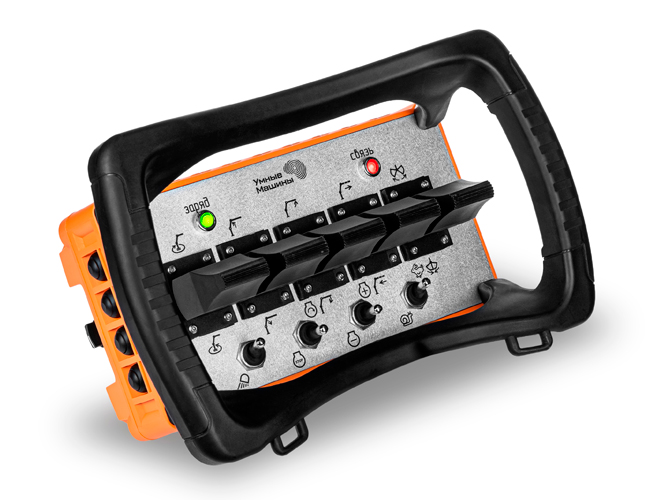

TITAN — промышленный многофункциональный пульт радиоуправления для специальной автомобильной техники, грузоподъёмного оборудования и промышленного оборудования. Пульт выполнен с эргономичной ударопрочной пластиковой рукоятью и рассчитан на управление большим количеством пропорциональных и дискретных функций.

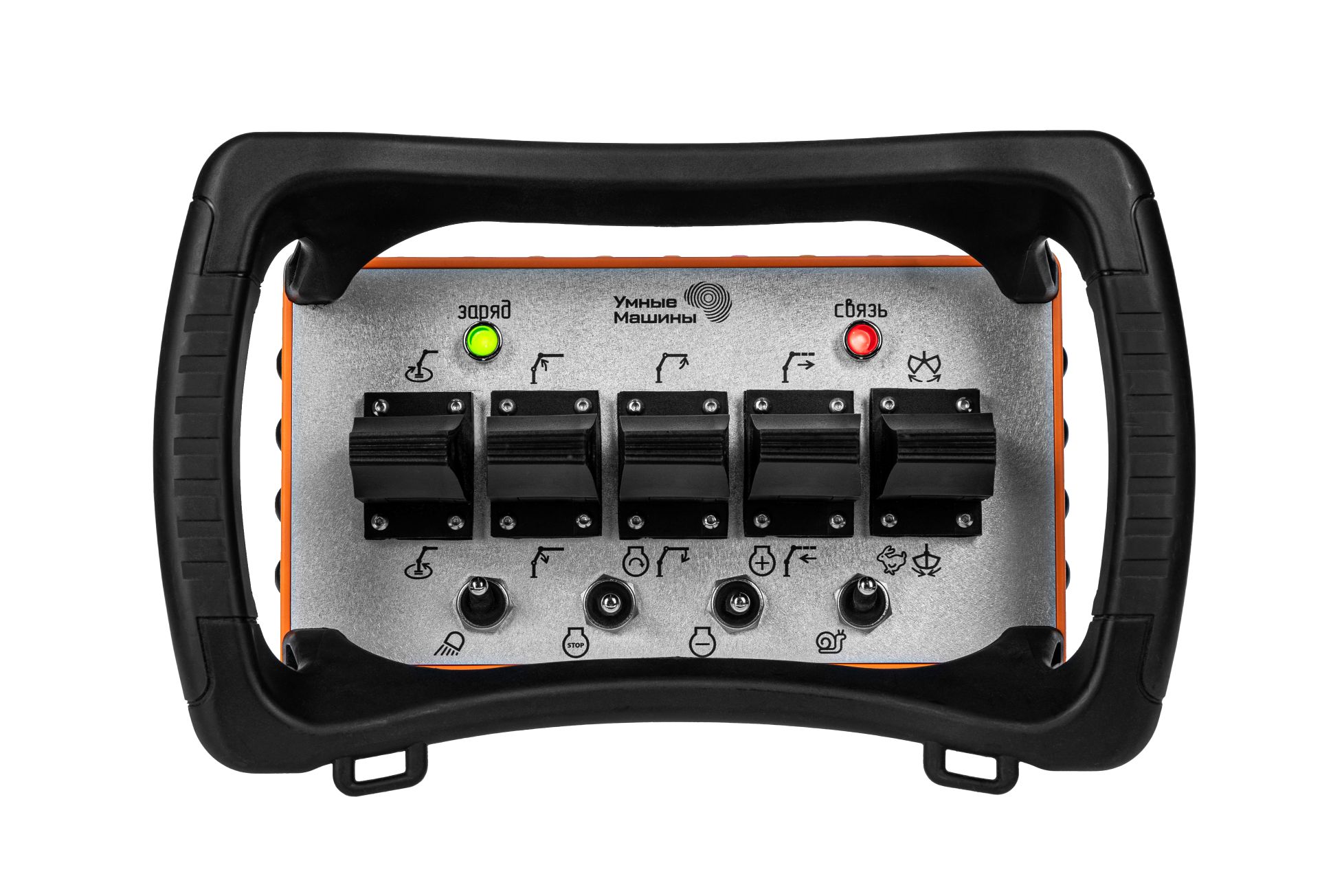

На панели TITAN может быть реализовано до 10 пропорциональных каналов и до 68 дискретных органов управления. Конфигурация пульта, расположение органов управления и их назначение адаптируются под конкретную машину или оборудование.

Основные характеристики

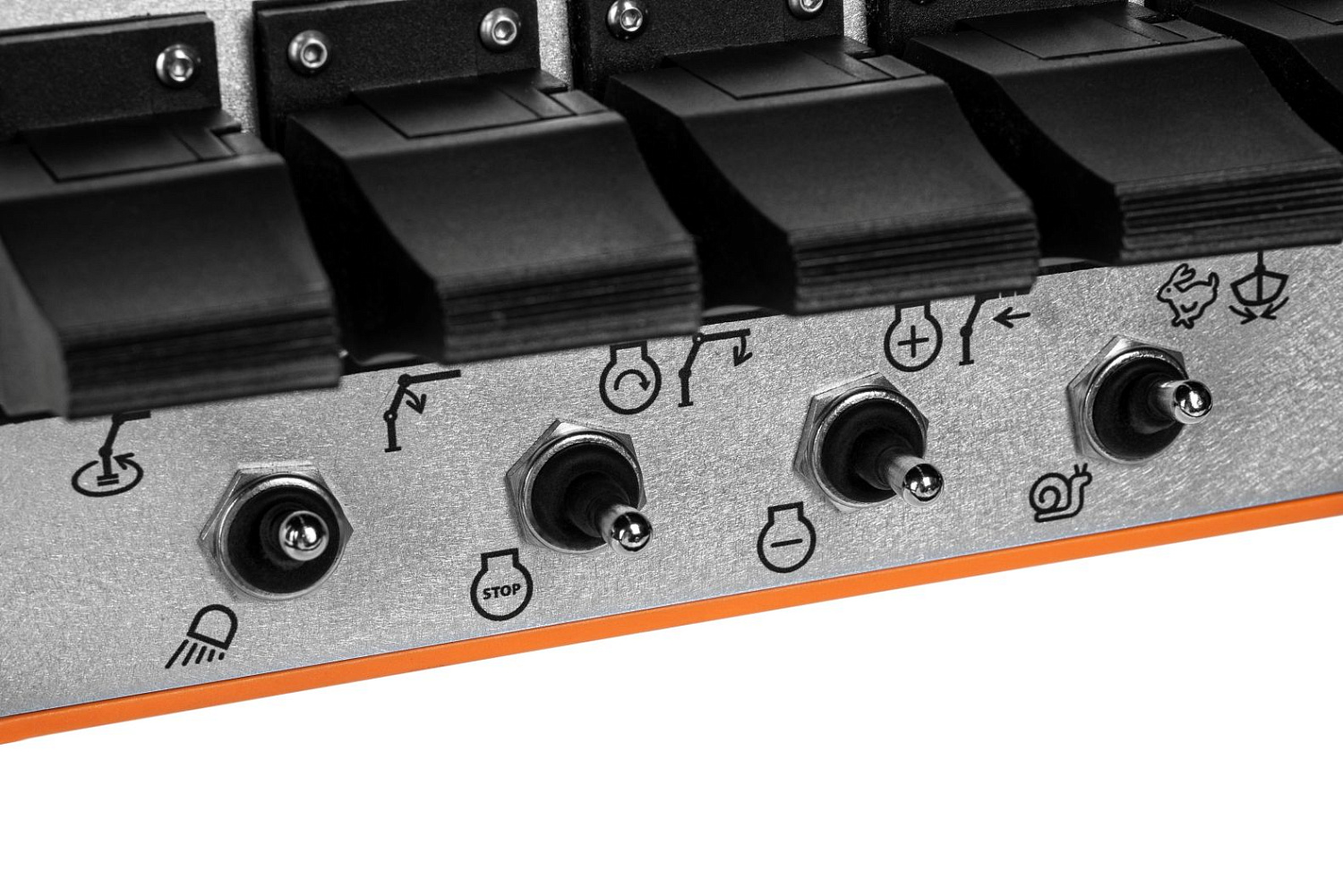

Конфигурация органов управления

TITAN рассчитан на системы, в которых оператору необходимо управлять большим количеством функций с одного пульта.

В зависимости от проекта на панели могут размещаться:

• джойстики;

• кнопки;

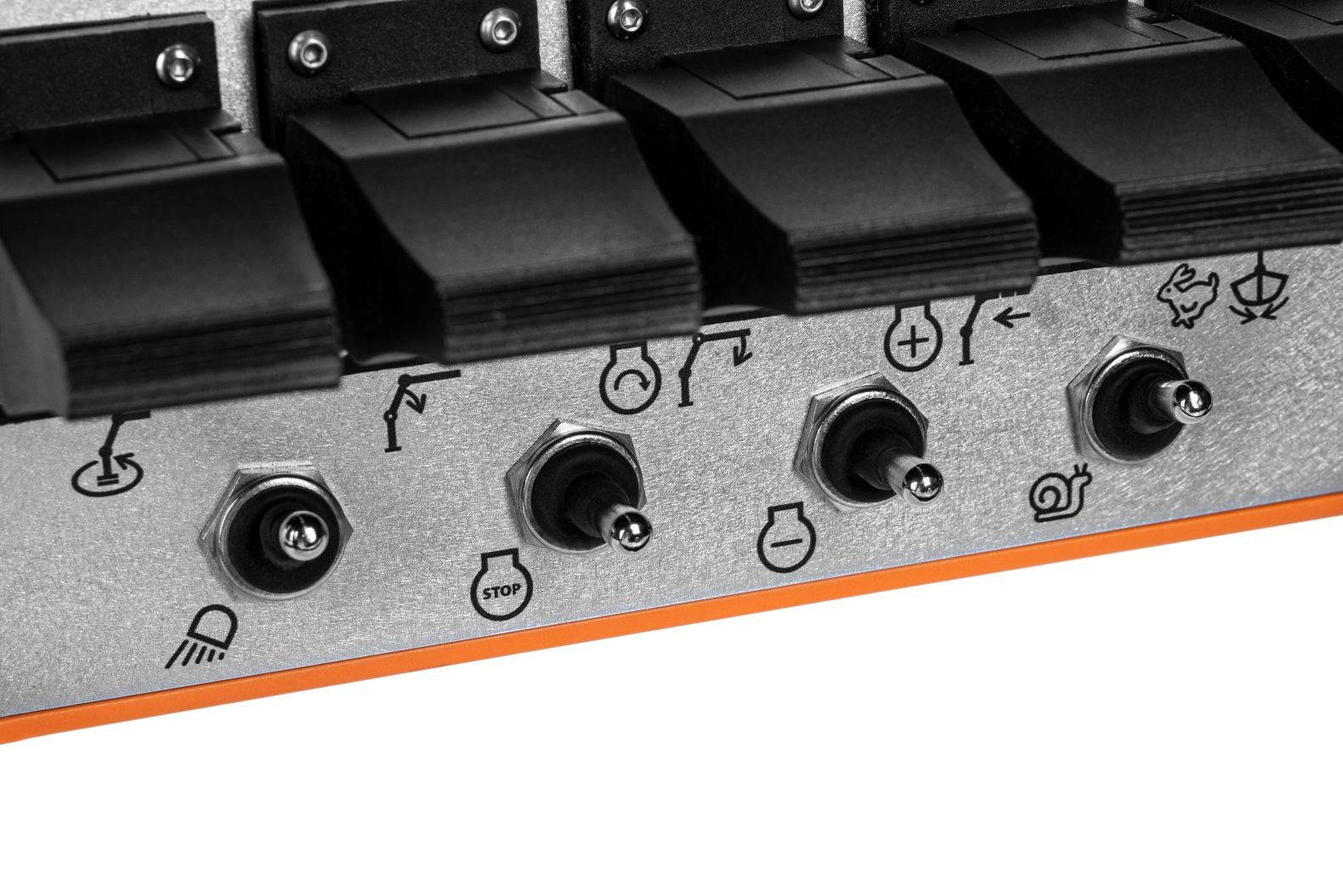

• тумблеры;

• ключевые переключатели;

• двух- и трёхпозиционные переключатели;

• переключатели с возвратной пружиной;

• потенциометры;

• другие органы управления, необходимые для конкретной машины.

Всего может быть реализовано до 68 дискретных органов управления.

Количество, тип и расположение элементов определяются требованиями конкретного оборудования.

Пропорциональное управление

TITAN поддерживает до 10 пропорциональных каналов.

Для управления пропорциональными функциями могут использоваться одноосевые и двухосевые джойстики, а также потенциометры.

Пропорциональные органы управления могут использоваться для управления скоростью, направлением и положением исполнительных механизмов, включая гидравлические функции машины.

Сигнал пропорционального управления нормализуется в диапазоне 0–100.

Конкретная конфигурация джойстиков и потенциометров определяется при разработке системы управления.

Индикация

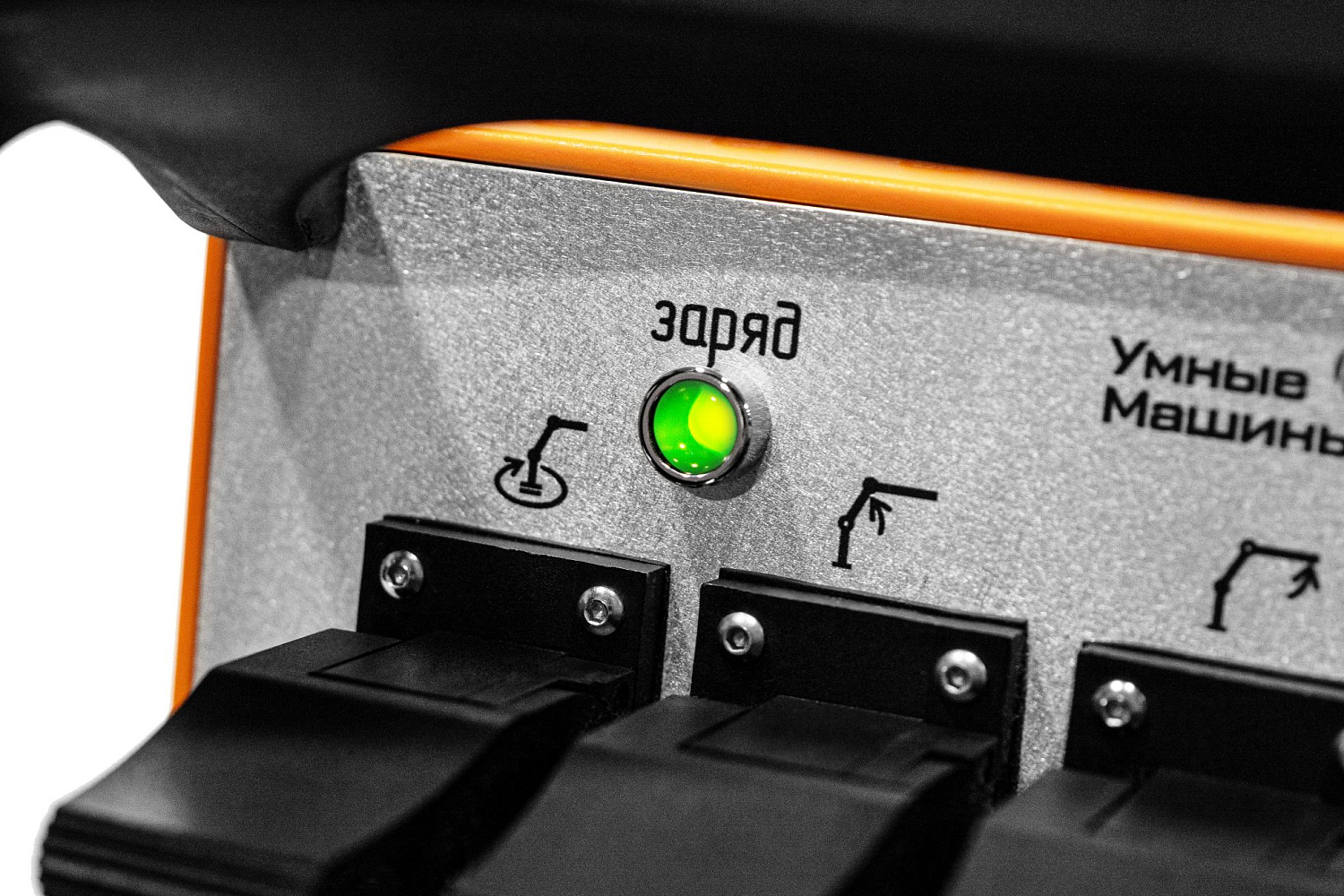

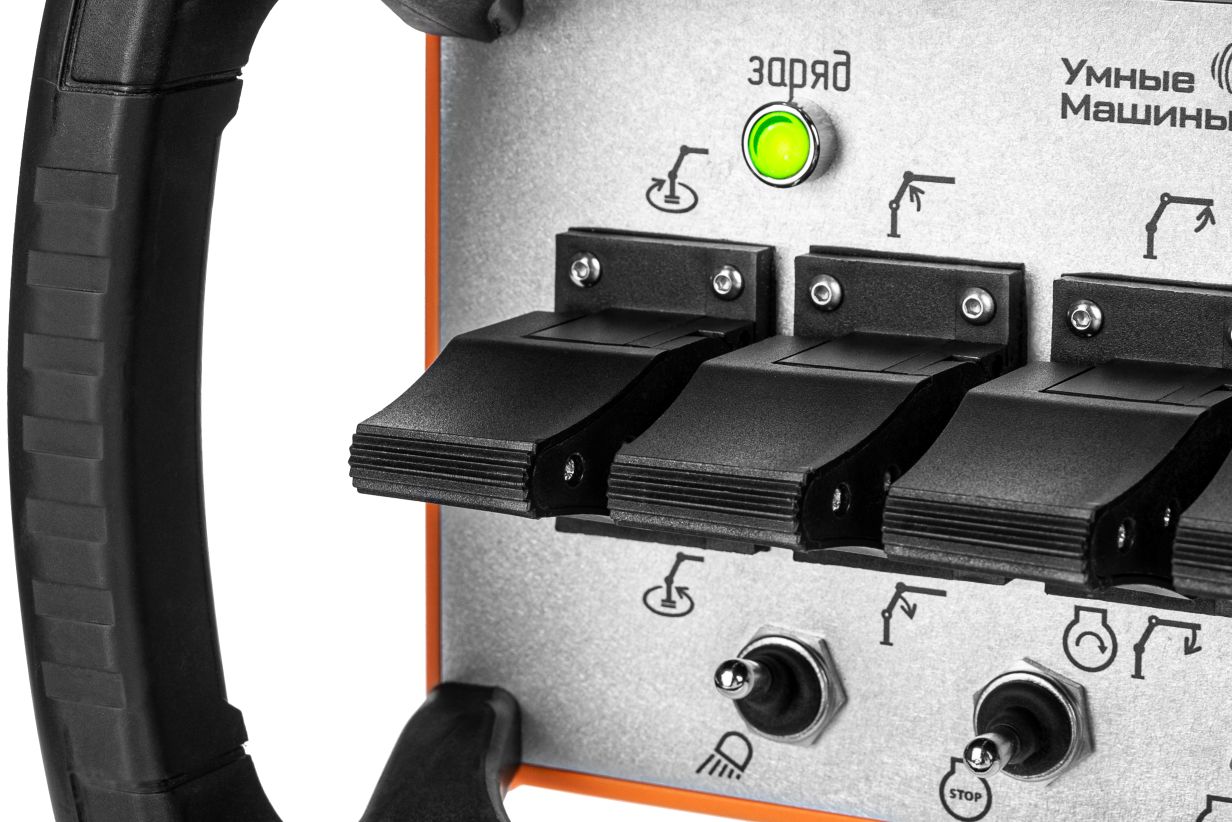

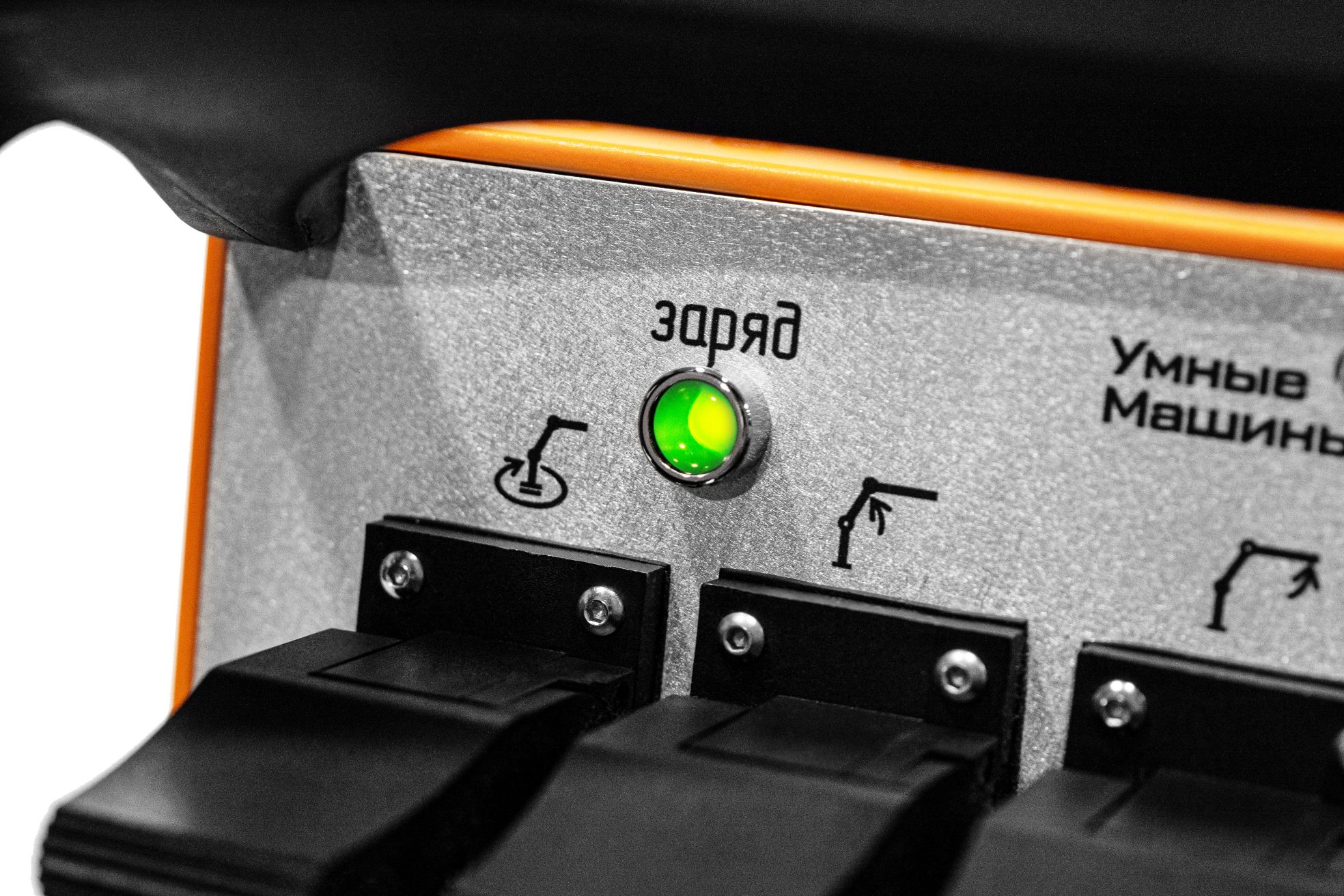

Для визуального отображения состояния системы TITAN может оснащаться до 10 светодиодных индикаторов.

Светодиоды могут использоваться для отображения:

• состояния отдельных функций;

• режима работы оборудования;

• состояния радиосвязи;

• питания;

• заряда аккумулятора;

• ошибок;

• других параметров системы.

Количество и назначение индикаторов определяются при конфигурации пульта.

Радиоканал

TITAN поддерживает работу в двух радиочастотных диапазонах:

• 410–441 МГц;

• 862–930 МГц.

Типовая рабочая частота для диапазона 410–441 МГц — 433 МГц.

Дальность радиосвязи составляет до 500 м на открытом пространстве при стандартной конфигурации.

Радиоканал является двунаправленным и поддерживает обратную связь.

Система контролирует наличие радиосвязи. При потере связи управляемое оборудование переводится в безопасное состояние.

Питание

TITAN оснащается двумя сменными Li-Ion аккумуляторами:

• напряжение — 8,4 В;

• ёмкость — 2000 мА·ч;

• время работы — до 8 часов.

Аккумуляторы могут заменяться без разборки корпуса.

Зарядка осуществляется от источника 12–24 В или от сети 220 В.

Предусмотрены контроль уровня заряда аккумулятора и функция энергосбережения.

Безопасность

TITAN оснащается функциями безопасности для дистанционного управления промышленным оборудованием.

Предусмотрены:

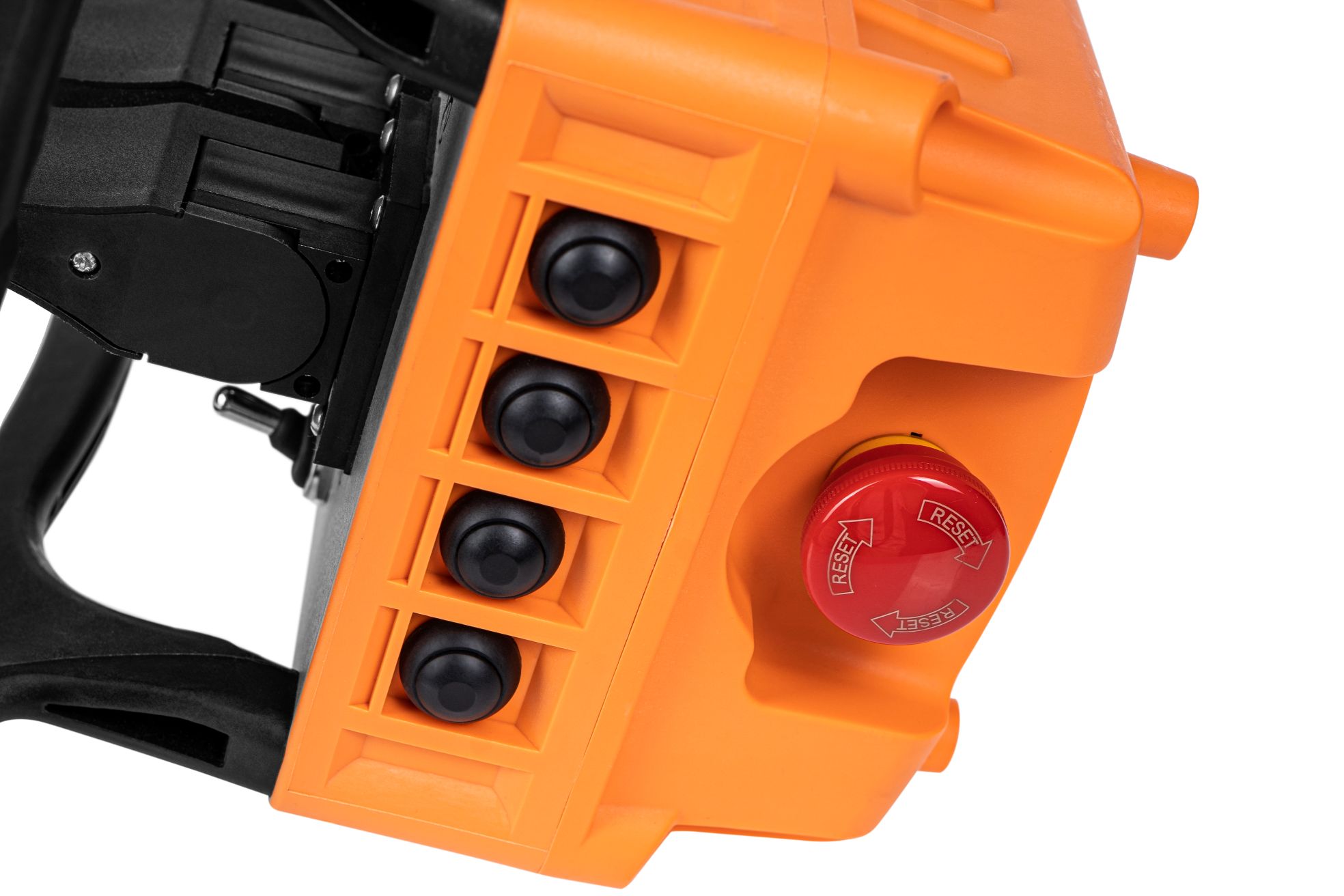

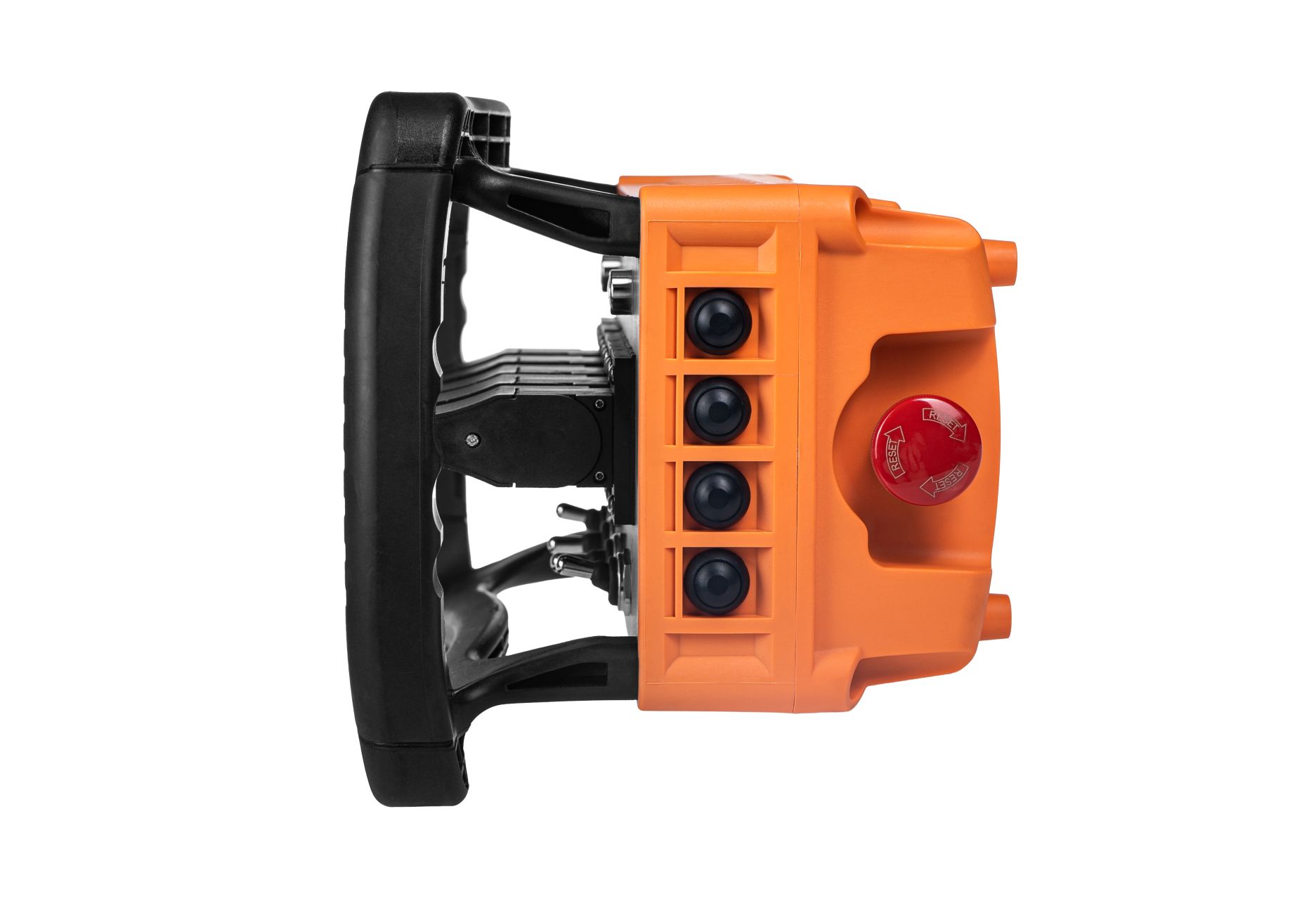

• аппаратная аварийная остановка;

• проверка положения джойстиков при запуске;

• обнаружение зажатых или неисправных органов управления;

• защита от случайной активации;

• контроль аккумулятора;

• контроль радиосвязи;

• контроль времени отсутствия связи;

• переход оборудования в безопасное состояние при потере связи;

• контроль наклона пульта.

Встроенный датчик наклона позволяет использовать положение пульта как дополнительный параметр системы безопасности.

Конкретная логика работы защит определяется архитектурой управляемого оборудования.

Интерфейсы

TITAN поддерживает интерфейсы:

• CAN1;

• CAN2;

• RS-232;

• RS-485.

CAN-интерфейсы могут использоваться для передачи команд управления и обмена данными с контроллером машины.

Пульт может получать данные от оборудования для реализации обратной связи.

Конкретный состав и назначение обмена данными определяются требованиями проекта.

Индивидуальная конфигурация

TITAN может адаптироваться под конкретную машину и систему управления.

При разработке можно определить:

• количество и тип джойстиков;

• расположение джойстиков;

• количество кнопок и переключателей;

• тип используемых переключателей;

• количество потенциометров;

• расположение органов управления;

• количество и назначение светодиодных индикаторов;

• маркировку элементов;

• графическое оформление лицевой панели;

• программную логику работы пульта.

Конфигурация определяется исходя из функций конкретного оборудования и требований оператора.

Применение

TITAN предназначен для дистанционного управления специальной автомобильной техникой, промышленным оборудованием и машинами с большим количеством исполнительных механизмов.

Пульт может использоваться для:

• краноманипуляторных установок (КМУ);

• автокранов;

• грузоподъёмного оборудования;

• коммунальной техники;

• дорожной техники;

• буровых установок;

• специальной автомобильной техники;

• машин с гидравлическими исполнительными механизмами;

• промышленного оборудования;

• технологических установок;

• машин с большим количеством пропорциональных и дискретных функций.

TITAN подходит для оборудования, связанного с автомобильным шасси, специальными надстройками, гидравлическими системами и промышленными механизмами.

Большое количество доступных каналов позволяет управлять несколькими исполнительными механизмами и вспомогательными функциями с одного рабочего места.

Разработка и производство

TITAN разрабатывается и производится компанией «Умные Машины».

На этапе разработки определяется состав органов управления, их расположение, назначение каналов, логика работы и интерфейсы взаимодействия с оборудованием.

Пульт может быть адаптирован под конкретную машину, а согласованная конфигурация может изготавливаться серийно.

FAQ

Для какого оборудования подходит TITAN?

TITAN подходит для специальной автомобильной техники, грузоподъёмного оборудования, коммунальной и дорожной техники, буровых установок и промышленного оборудования.

Сколько пропорциональных каналов поддерживает TITAN?

До 10 пропорциональных каналов.

Сколько дискретных органов управления можно установить?

До 68 дискретных органов управления.

Сколько светодиодных индикаторов можно использовать?

До 10 светодиодов.

Какие органы управления можно установить?

В зависимости от проекта используются джойстики, кнопки, тумблеры, ключевые и многопозиционные переключатели, переключатели с возвратной пружиной и потенциометры.

Можно ли использовать TITAN для управления гидравликой?

Да, при соответствующей конфигурации системы пульт может использоваться для управления гидравлическими исполнительными механизмами.

Можно ли адаптировать TITAN под КМУ?

Да. Количество, расположение и назначение органов управления могут быть адаптированы под конкретную систему управления КМУ.

Каковы размеры TITAN?

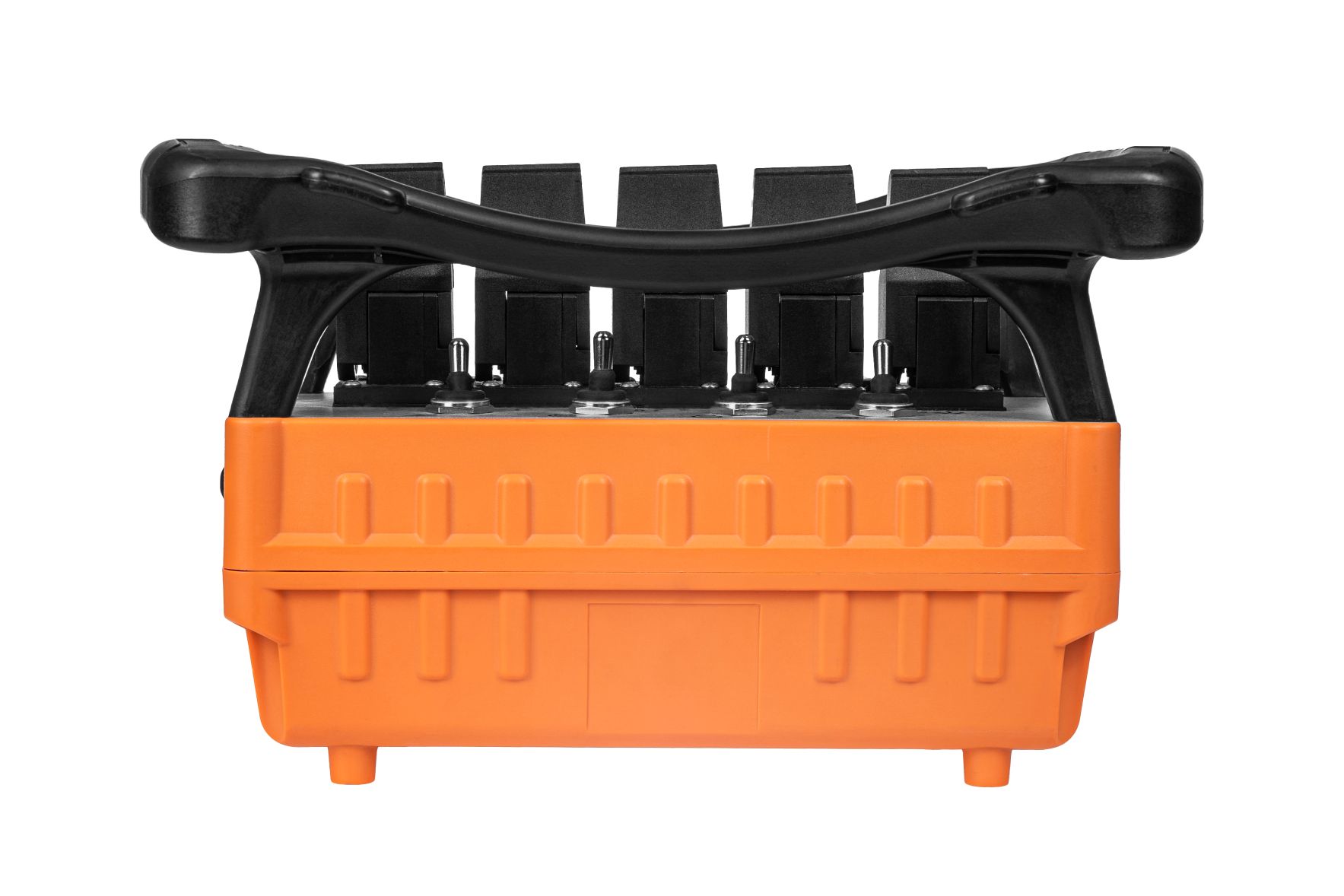

Габаритные размеры пульта — 305 × 220 × 175 мм.

Какое питание используется?

Два сменных Li-Ion аккумулятора 8,4 В, 2000 мА·ч. Время работы — до 8 часов.

Можно ли изготовить TITAN для серийного оборудования?

Да. После согласования конфигурации пульт может изготавливаться серийно.
