SR-625 — промышленный радиоприёмник для кранового оборудования

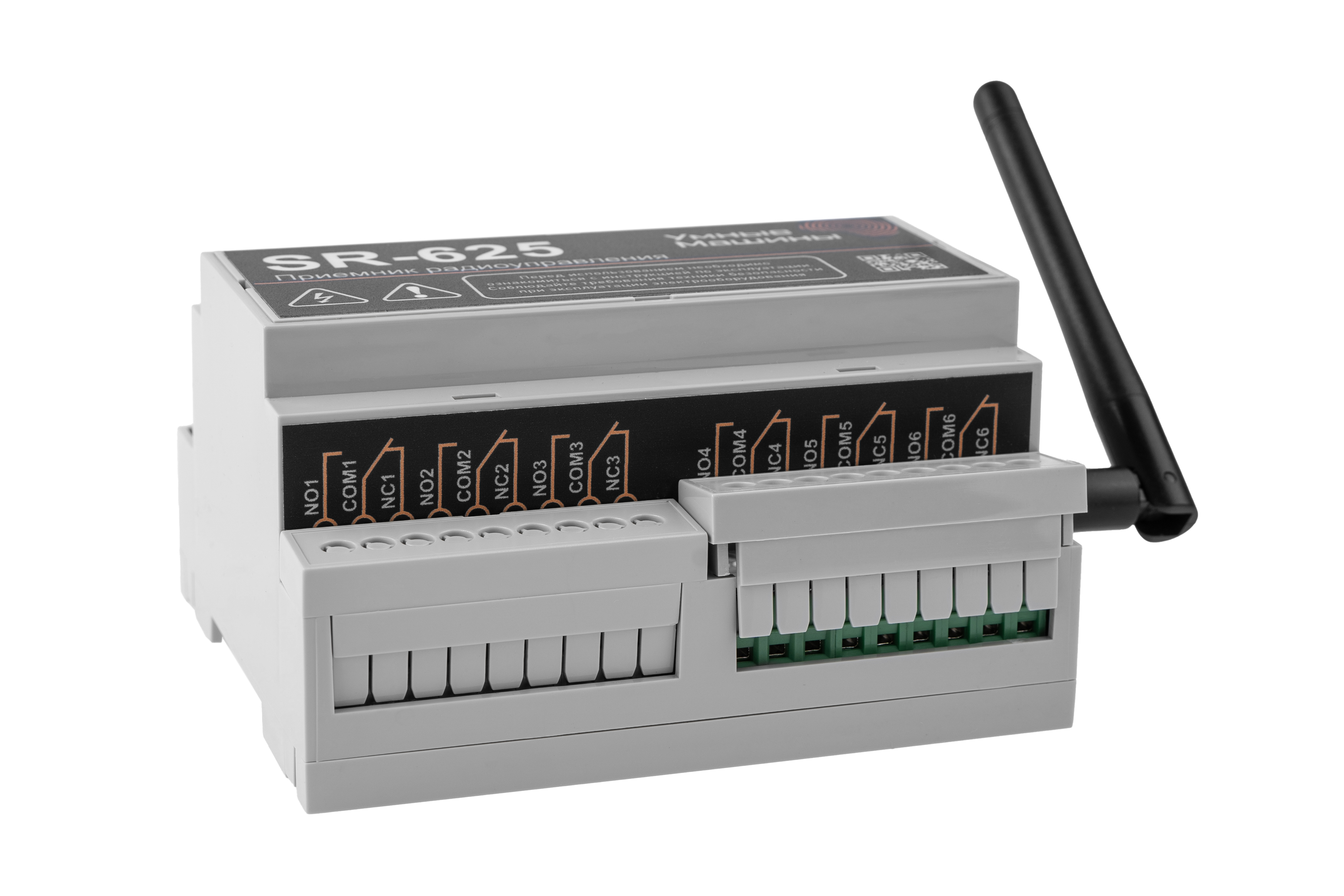

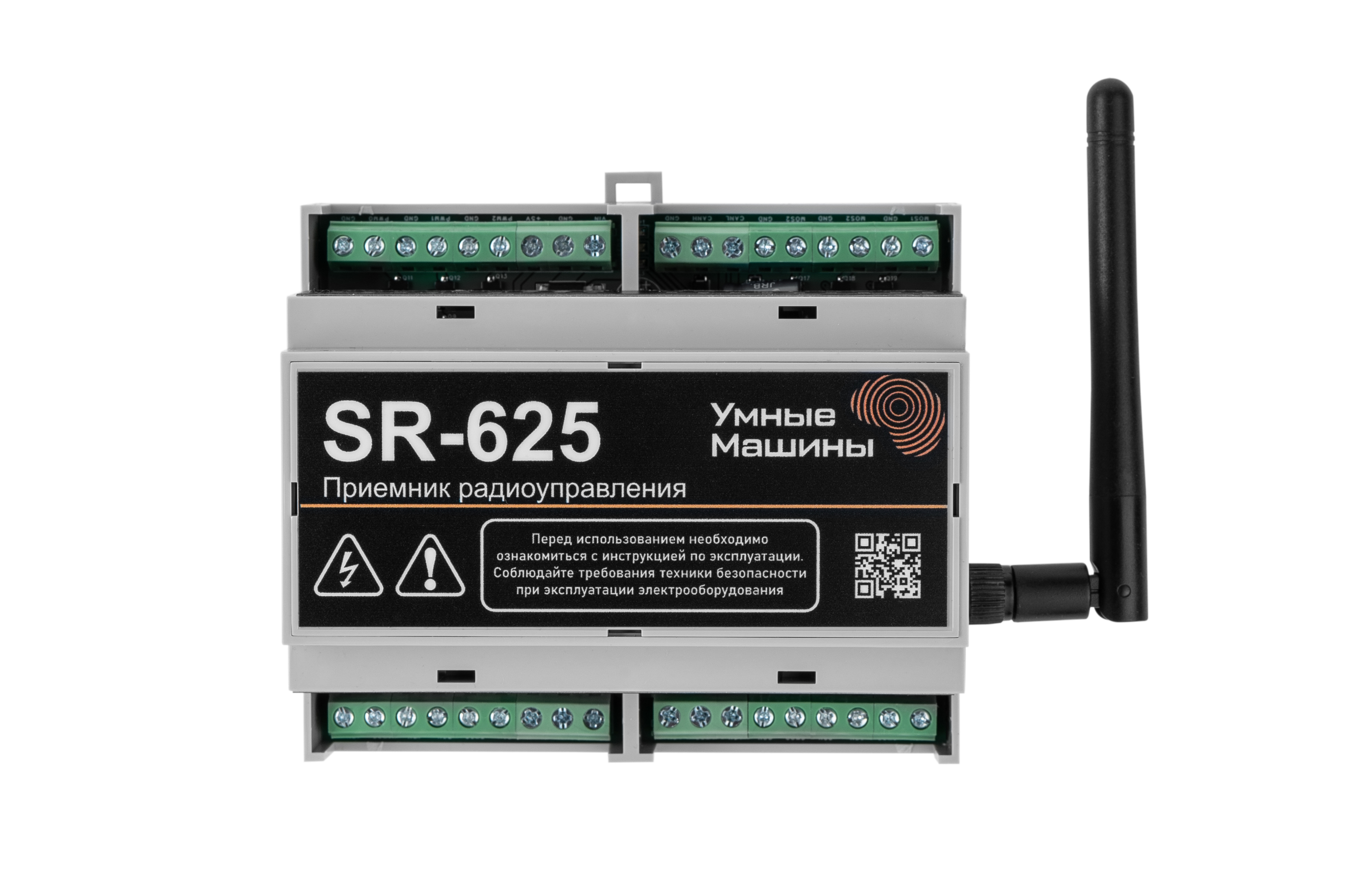

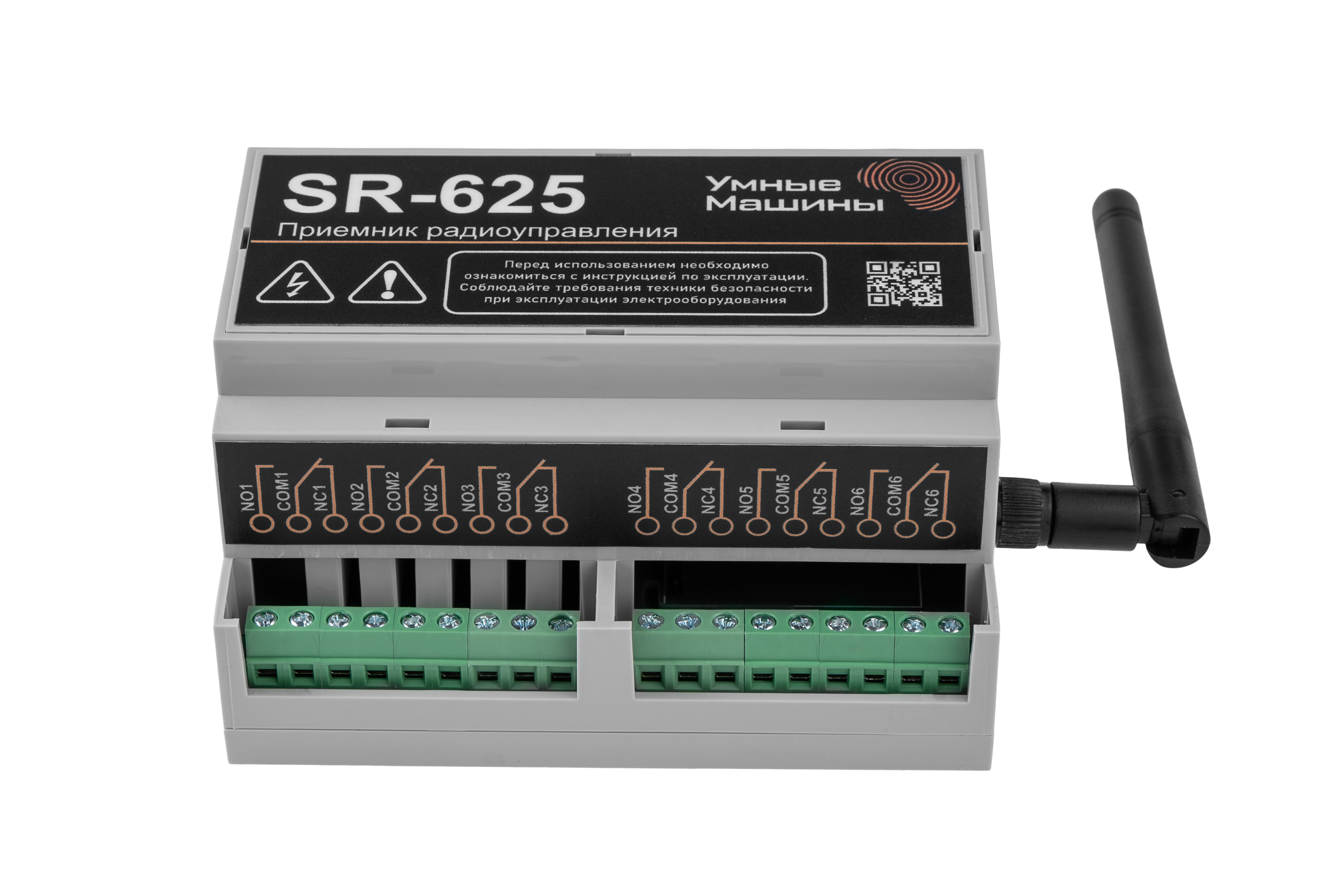

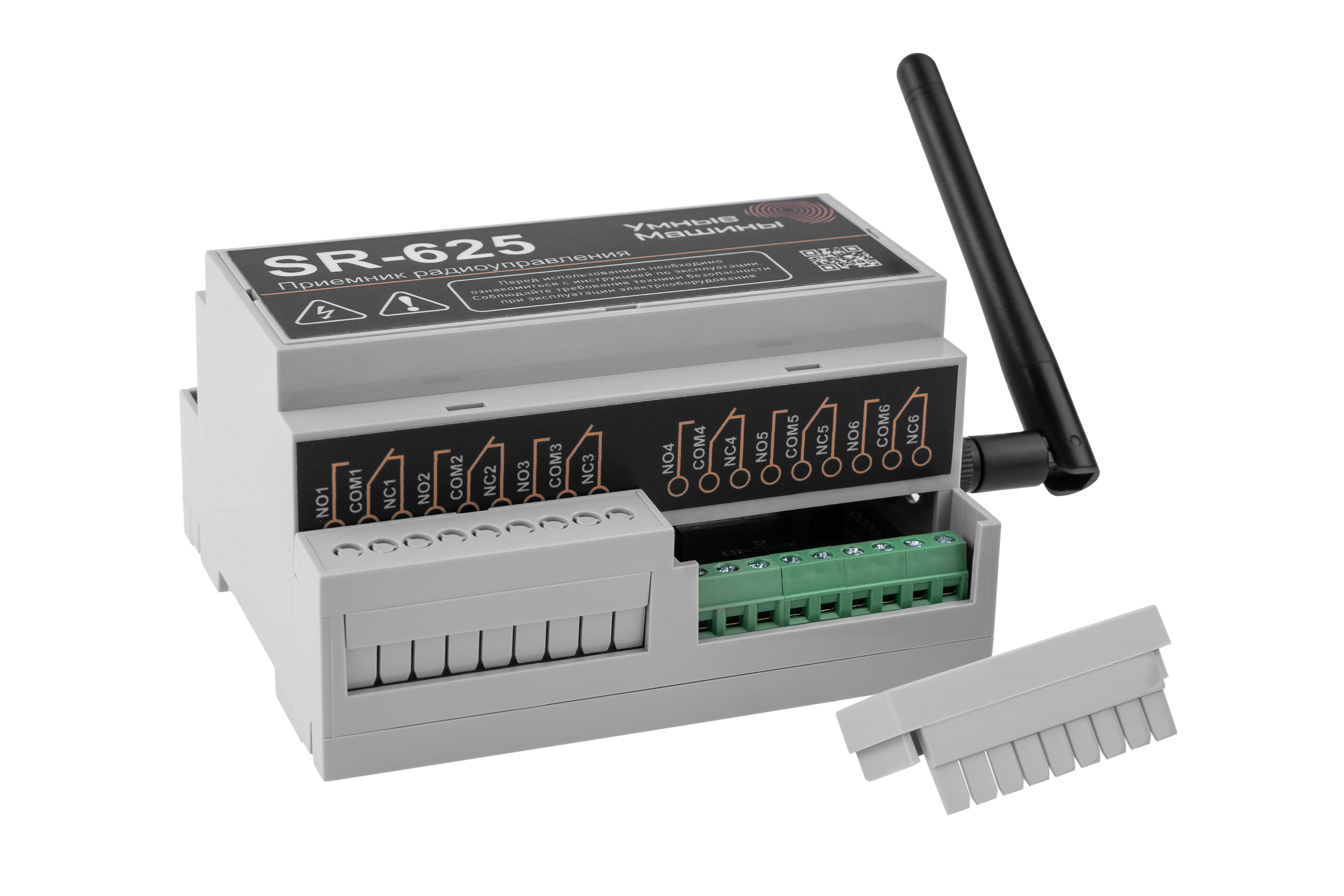

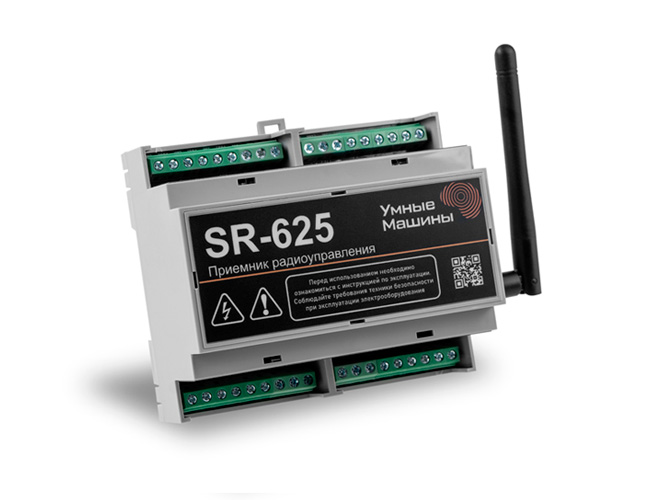

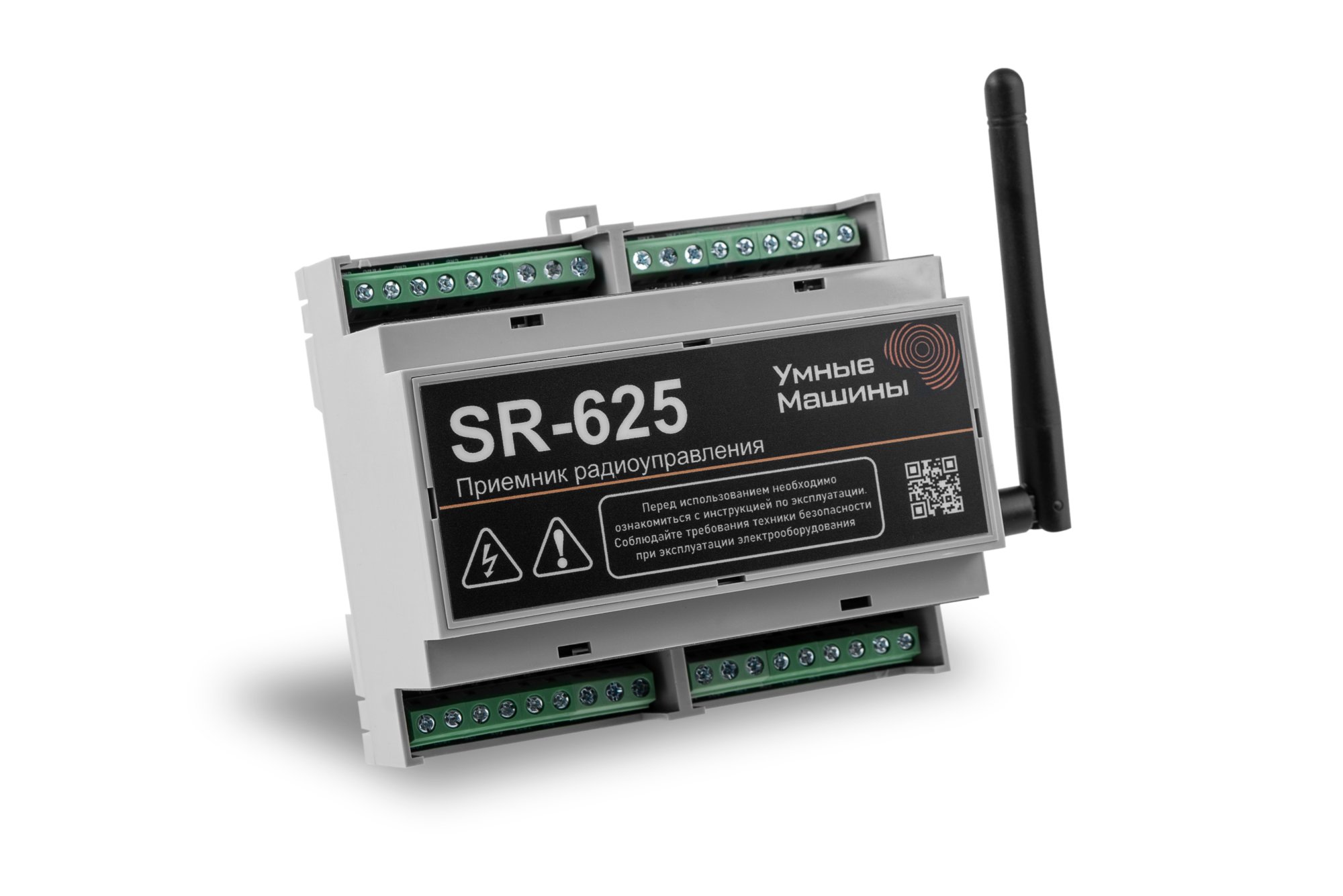

SR-625 — промышленный радиоприёмник для дистанционного управления крановым и подъёмным оборудованием. Приёмник рассчитан на установку в шкаф или электротехнический отсек на DIN-рейку EN60715 и объединяет CAN, RS-485, RS-232, релейные и PWM-выходы.

Модель подходит для систем управления мостовыми, козловыми и другими кранами, электрическими талями и подъёмными механизмами.

Ключевые особенности

• монтаж на DIN-рейку EN60715;

• два CAN-интерфейса;

• RS-485 и RS-232;

• 6 встроенных релейных выходов;

• 3 силовых выхода до 1,25 А;

• 3 PWM-выхода;

• 5 аналоговых и 5 дискретных входов;

• 84 канала управления;

• настраиваемые параметры управления;

• промышленное исполнение для интеграции в систему управления оборудования.

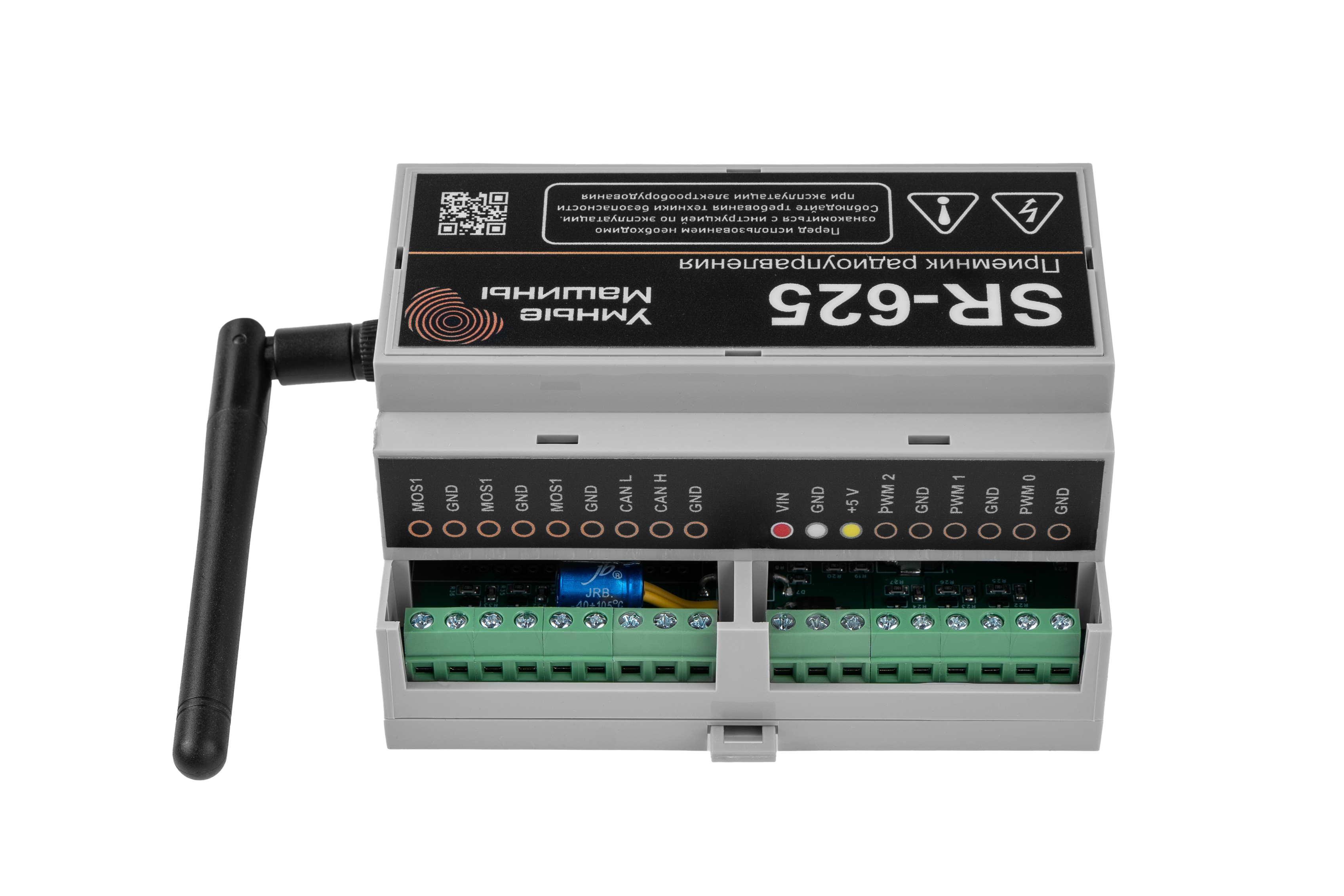

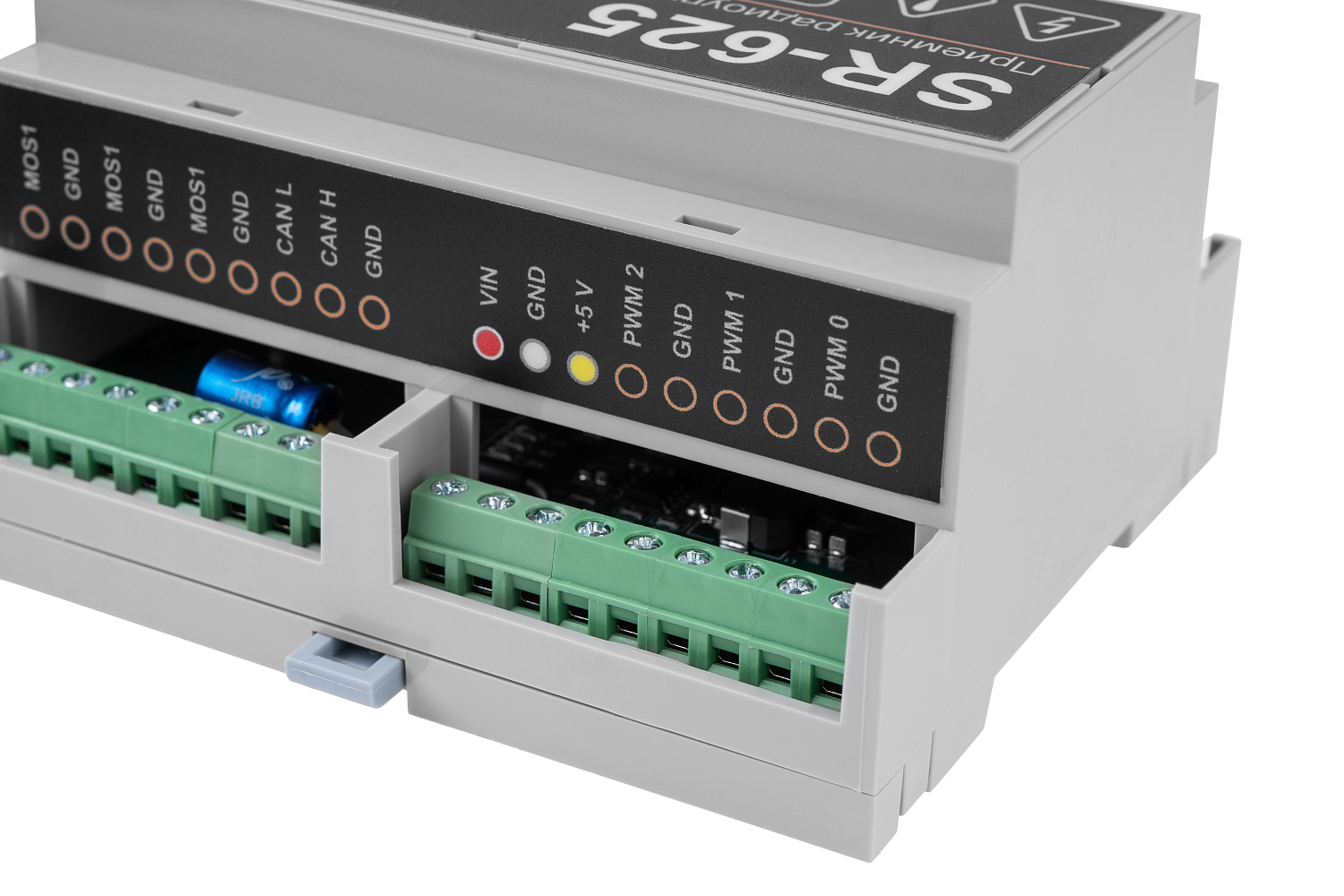

Интерфейсы и выходы

SR-625 объединяет основные интерфейсы и выходные цепи, необходимые для интеграции радиоуправления с электрической системой машины.

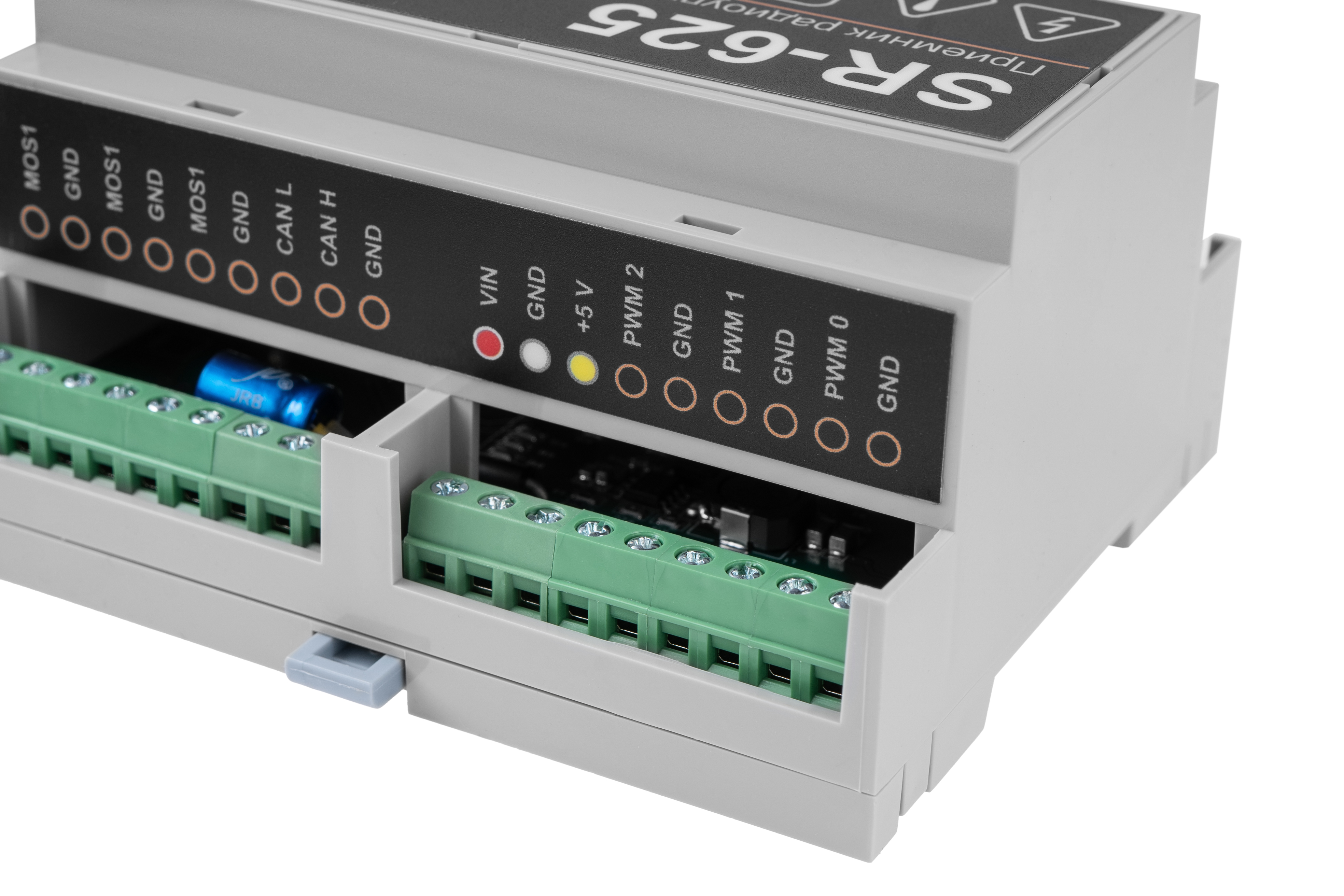

CAN
Два CAN-интерфейса для подключения к цифровым системам управления оборудования.

RS-485 / RS-232
Последовательные интерфейсы для обмена данными с внешними устройствами.

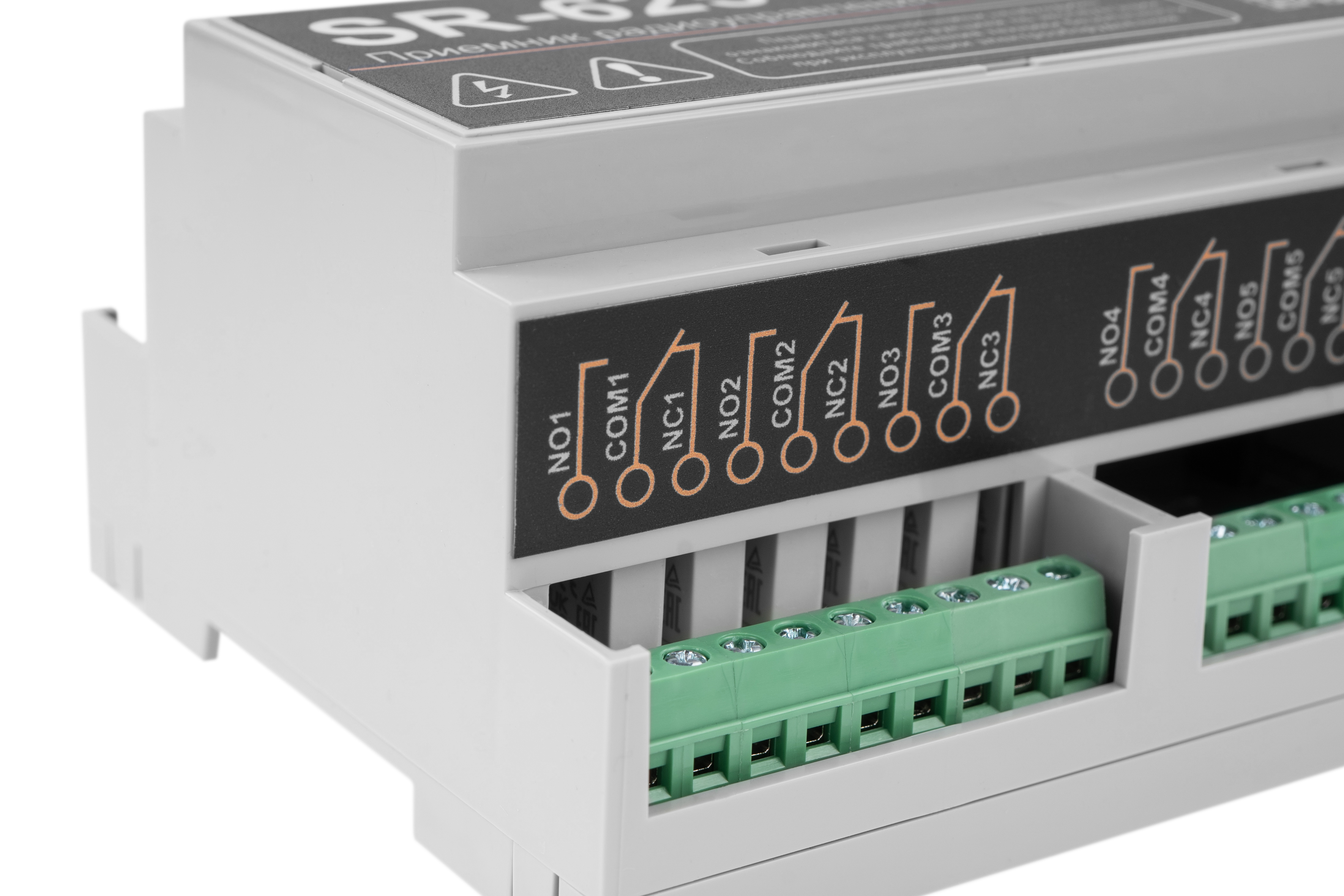

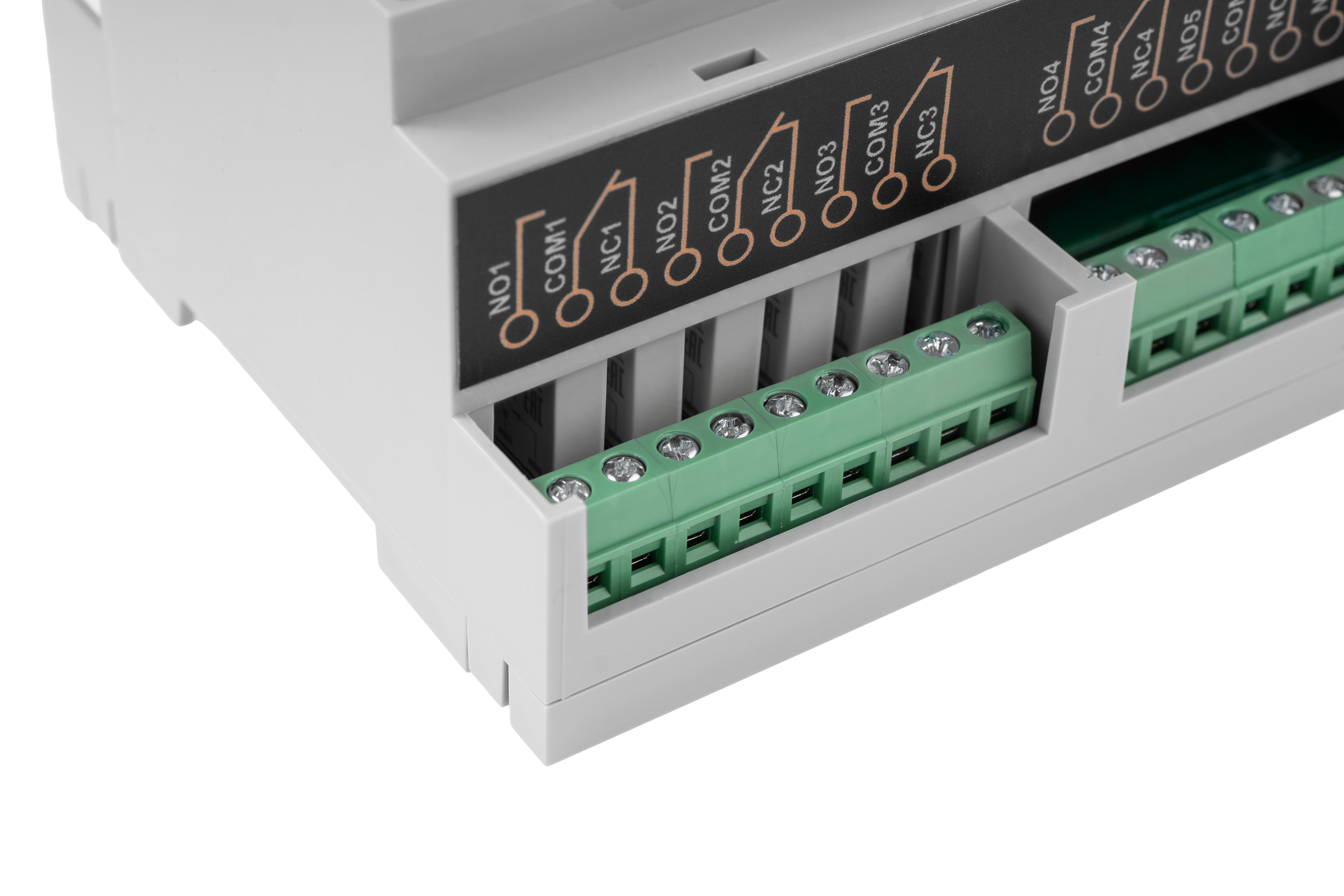

Релейные выходы
6 встроенных реле с максимальным коммутируемым током до 6 А.

PWM
3 PWM-выхода для формирования управляющих сигналов.

Силовые выходы
3 выхода с током до 1,25 А.

Входы
5 аналоговых и 5 дискретных входов для подключения сигналов оборудования.

Применение

SR-625 ориентирован прежде всего на крановое и подъёмное оборудование:

• мостовые краны;

• козловые краны;

• кран-балки;

• консольные краны;

• электрические тали;

• подвесные крановые системы;

• другое промышленное подъёмное оборудование.

Конструкция приёмника также позволяет использовать его в других системах, где требуется монтаж на DIN-рейку и сочетание CAN, PWM, релейных и дискретных сигналов.

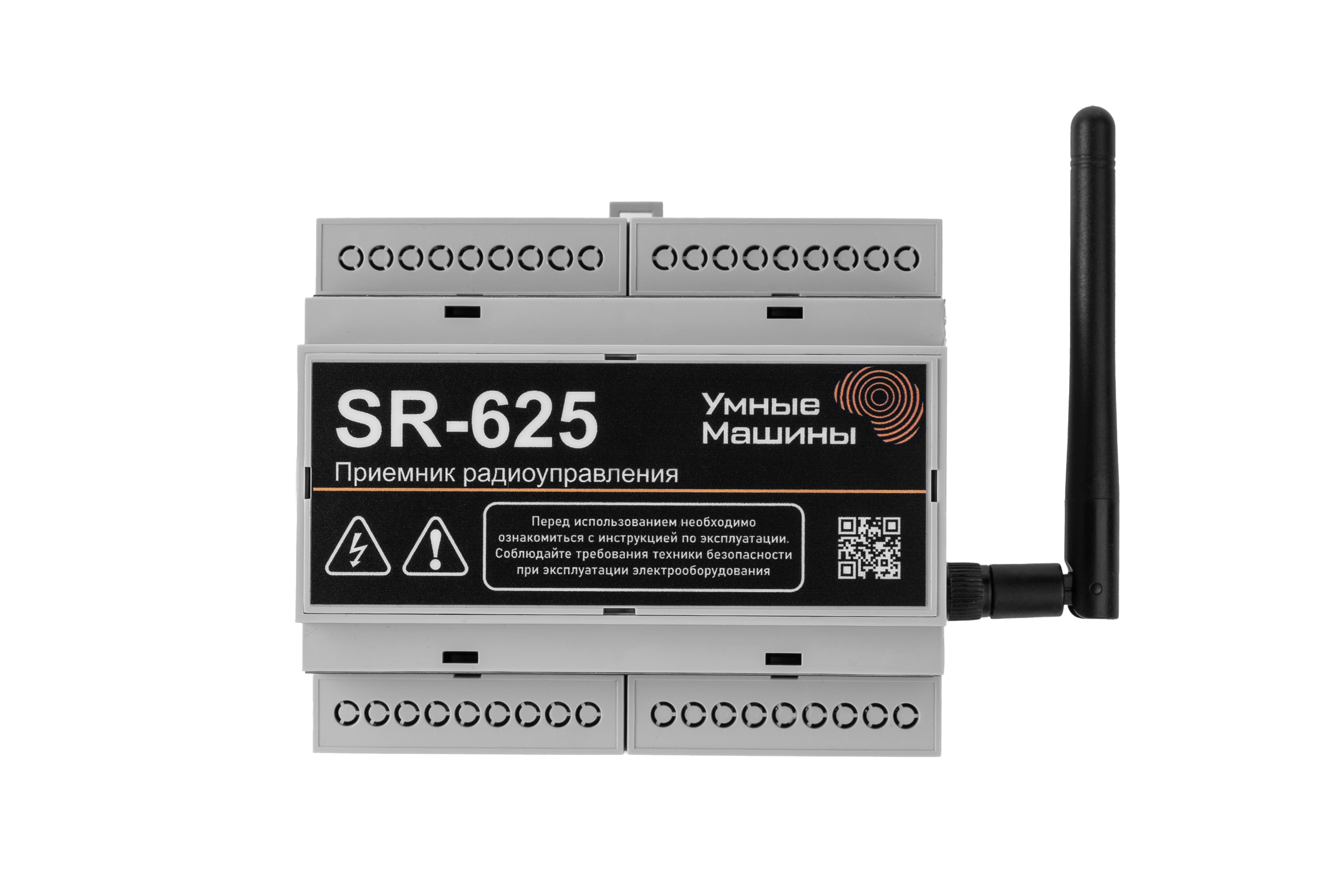

Монтаж на DIN-рейку

Корпус SR-625 рассчитан на установку на стандартную DIN-рейку EN60715. Такое исполнение удобно при модернизации существующих шкафов управления и при разработке новых электрических систем оборудования.

Приёмник можно разместить рядом с контроллерами, реле, блоками питания и другими компонентами системы управления.

Основные технические характеристики

SR-625 в составе системы радиоуправления

SR-625 устанавливается в электрическую систему оборудования и принимает команды от промышленного пульта радиоуправления TX.

Типовая схема:

Пульт TX → радиоканал → SR-625 → CAN / PWM / релейные выходы / I/O → система управления крана

Конкретное распределение сигналов определяется электрической схемой оборудования и требуемыми функциями дистанционного управления.
