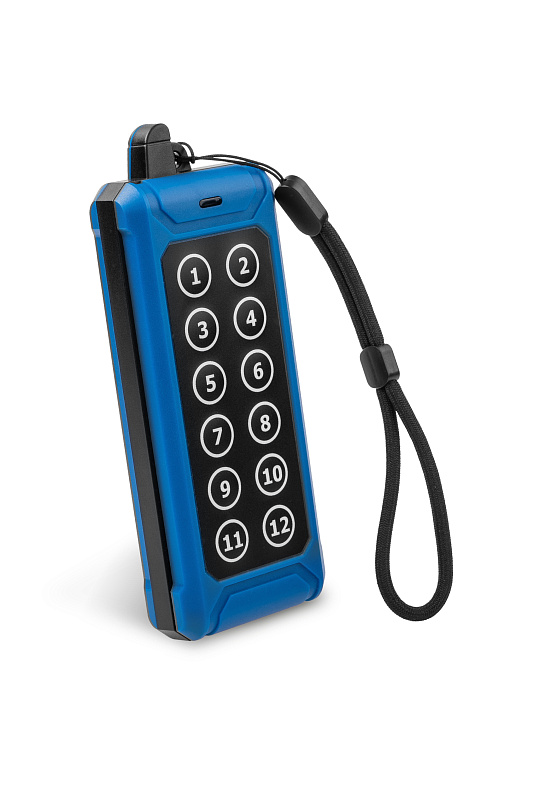

Промышленный пульт радиоуправления MICRON

MICRON — компактный ручной промышленный пульт радиоуправления для техники и оборудования, которым требуется ограниченный набор команд управления.

Пульт рассчитан на установку от 1 до 12 кнопок, расположенных в два ряда. Джойстики, пропорциональные органы управления, потенциометры и дисплей в MICRON не используются. Благодаря простой конструкции пульт удобен для систем, где оператору необходимо выполнять несколько основных команд без сложного интерфейса.

MICRON поддерживает двустороннюю радиосвязь, контроль состояния соединения и переход системы в безопасное состояние при потере связи.

Пульт предназначен для применения в коммунальной и дорожной технике, а также для дистанционного управления дополнительным оборудованием. Исполнение MICRON также применялось в проекте беспилотного транспорта.

Основные характеристики MICRON

* Дальность до 500 м относится к условиям штатной эксплуатации. Для отдельных радиомодулей и испытательных условий могут использоваться другие значения дальности.

Компактное исполнение

MICRON разработан для случаев, когда для управления оборудованием не требуется большое количество органов управления или сложный операторский интерфейс.

Размер корпуса составляет всего 130 × 40 × 20 мм.

Ручное исполнение позволяет оператору удерживать пульт непосредственно в руке и выполнять команды с помощью кнопок.

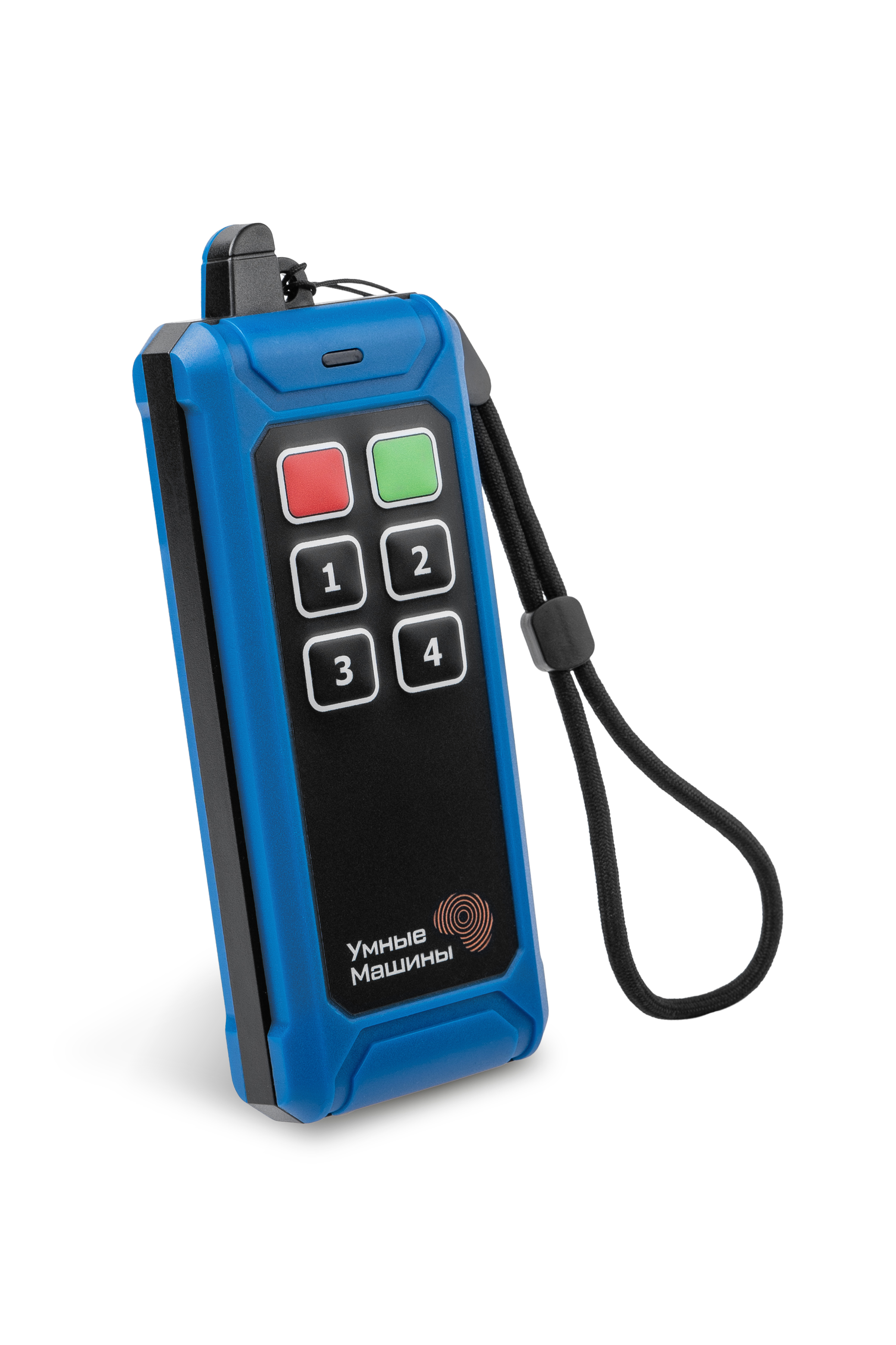

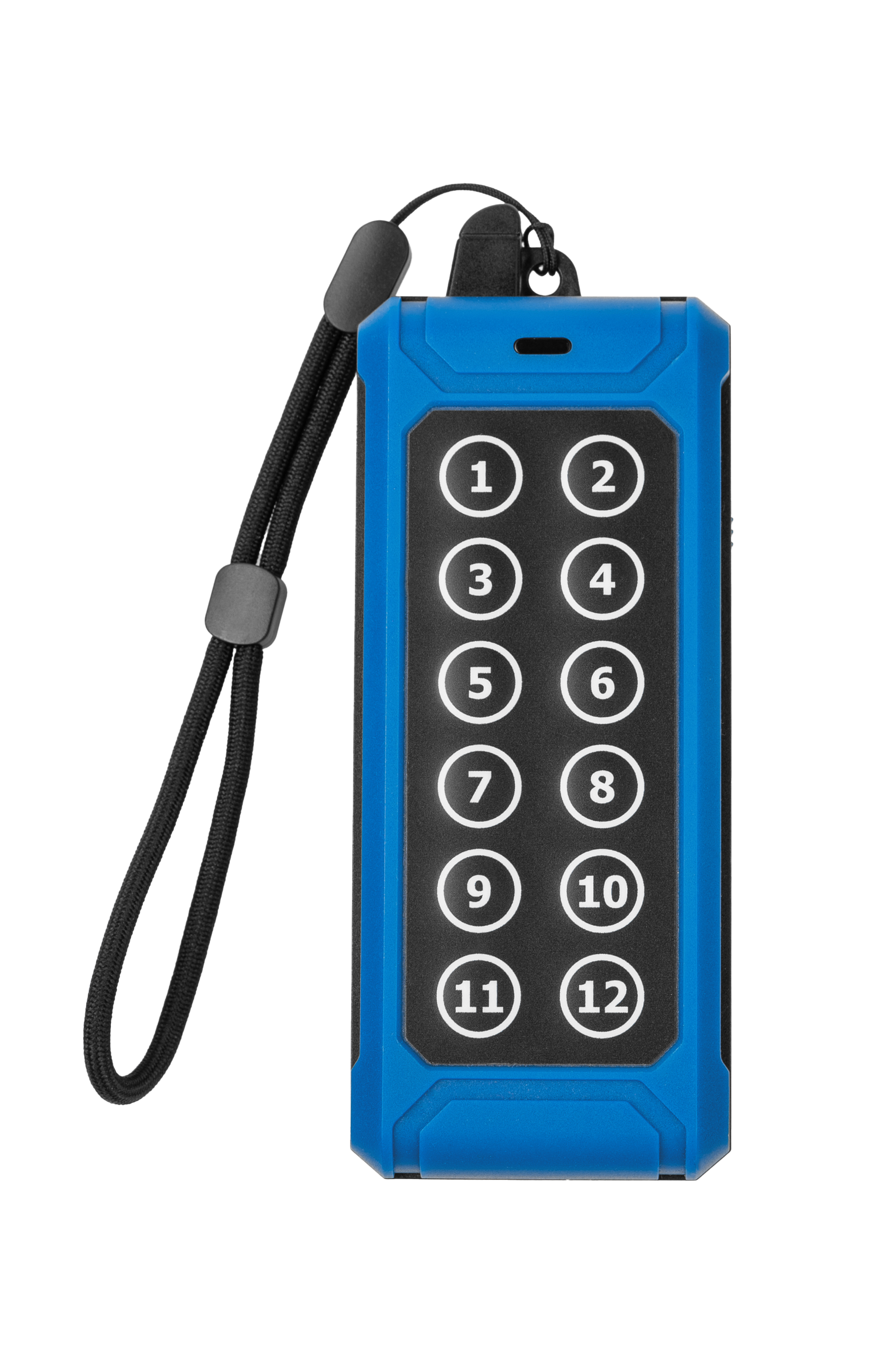

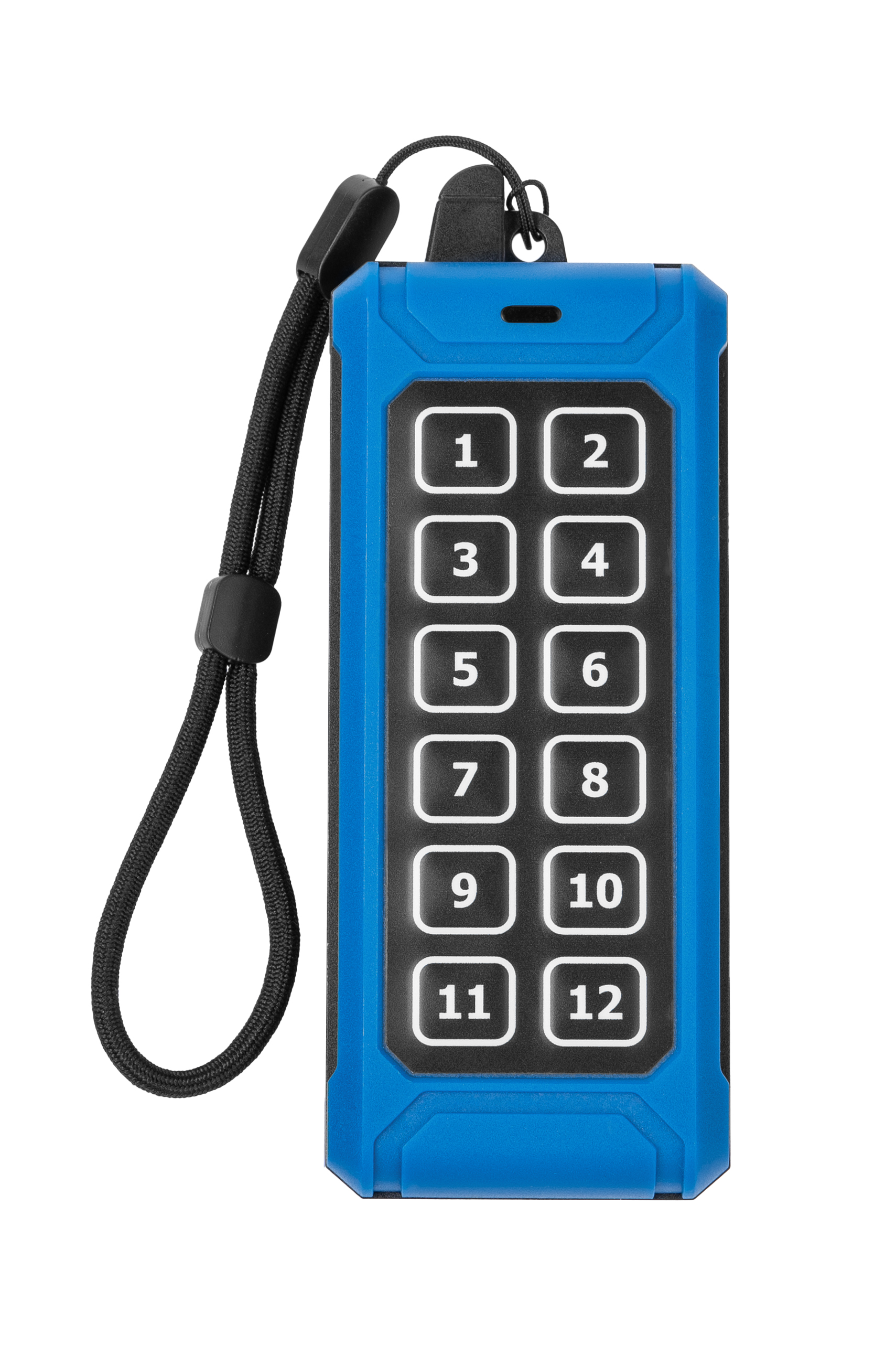

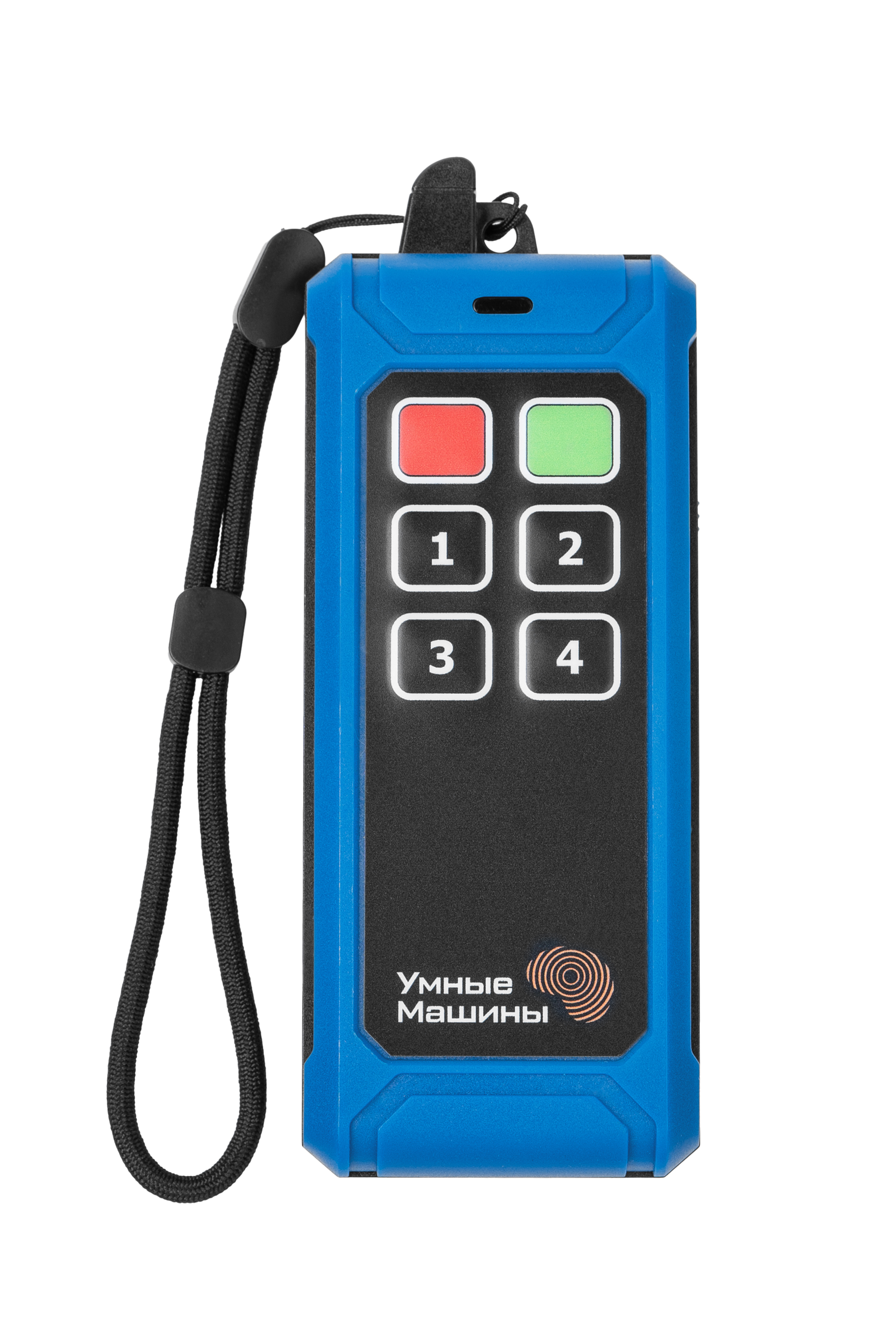

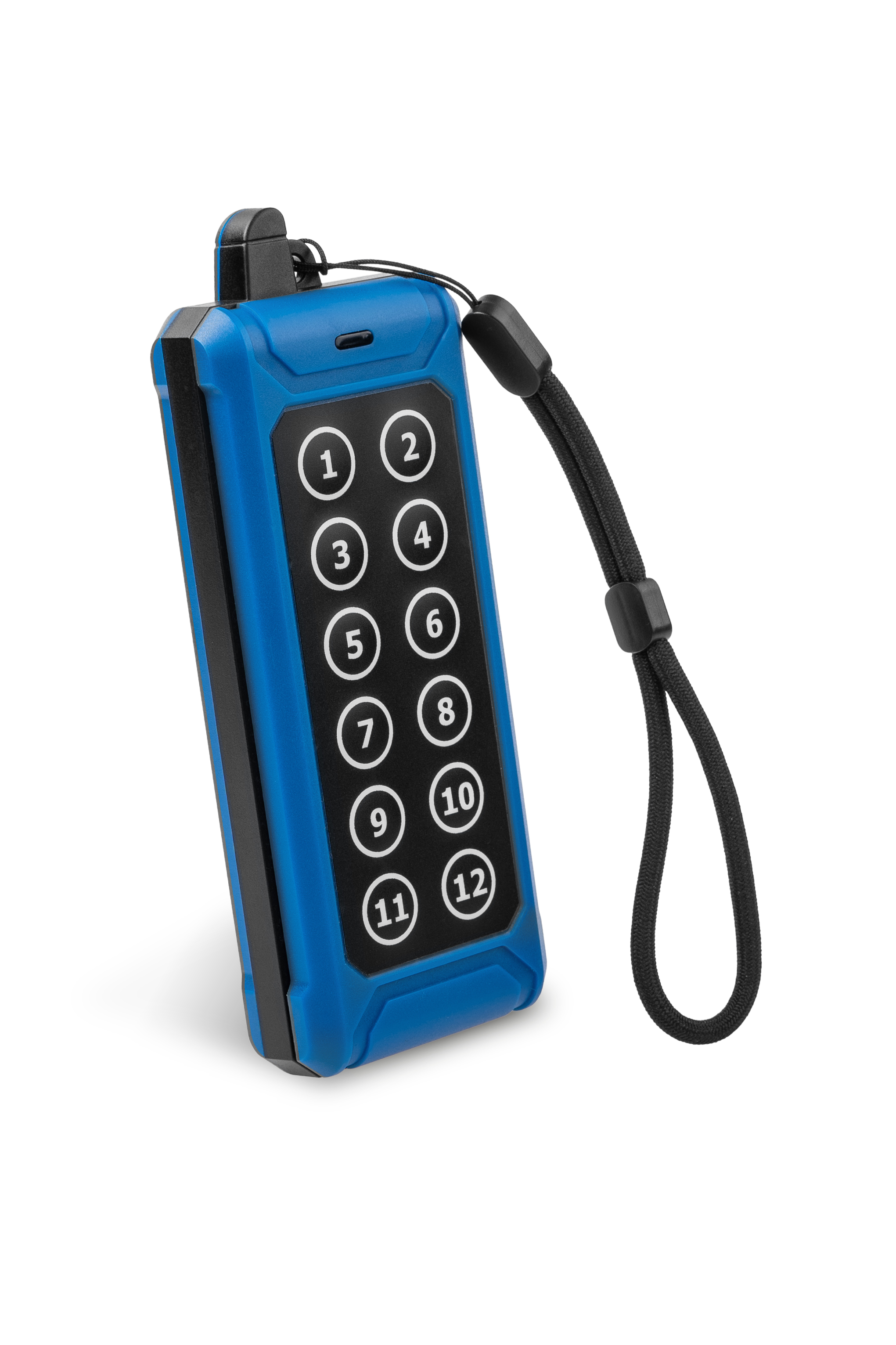

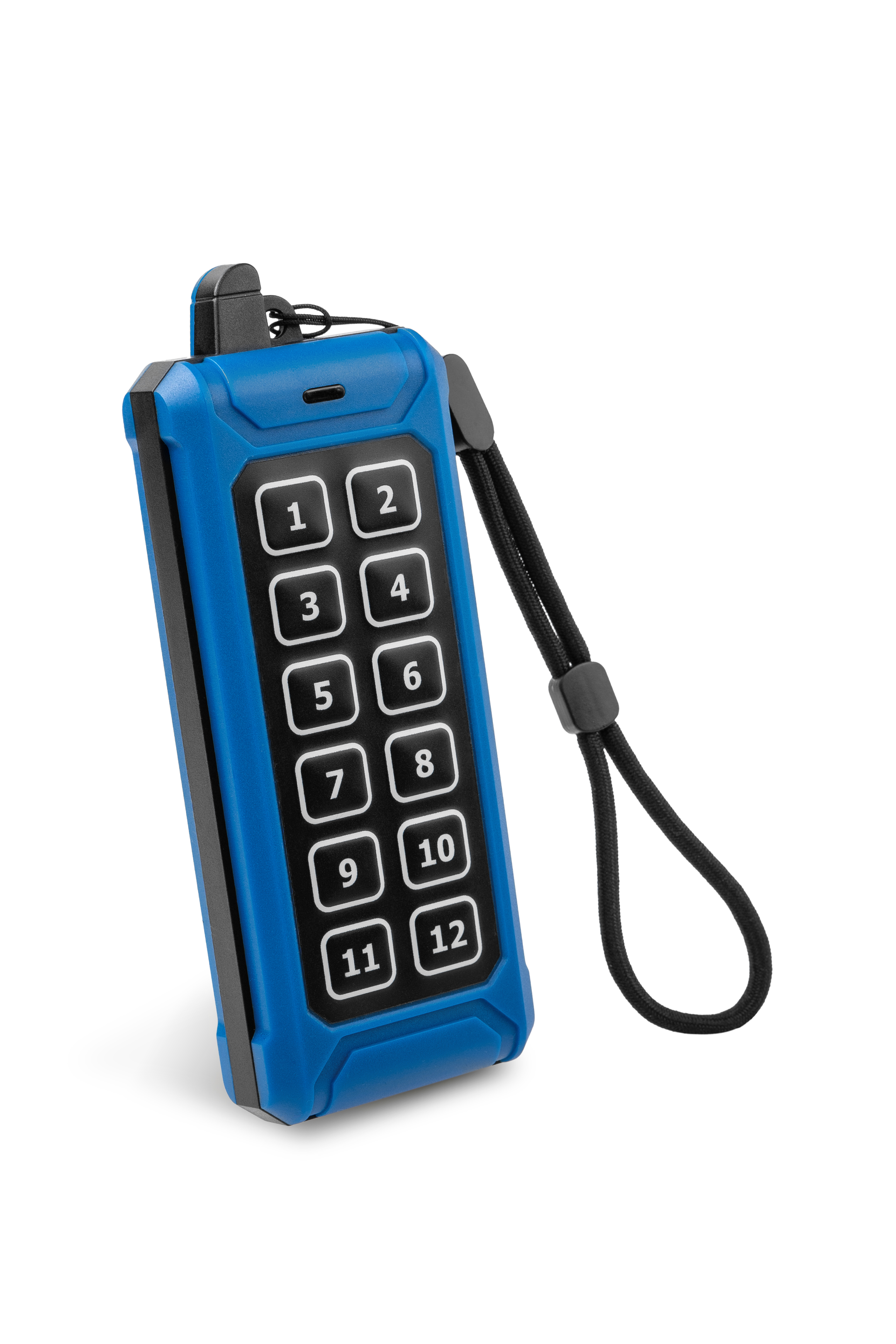

В зависимости от задачи на лицевой панели устанавливается от 1 до 12 кнопок. Кнопки располагаются в два ряда.

Такое исполнение позволяет сформировать компактный интерфейс управления без джойстиков, дисплея и дополнительных органов управления.

Кнопочное управление

Основным элементом управления MICRON являются кнопки.

В зависимости от конкретной системы их количество может составлять от одной до двенадцати.

Функции кнопок назначаются программно при изготовлении пульта. Это позволяет сформировать необходимый набор команд под конкретное оборудование.

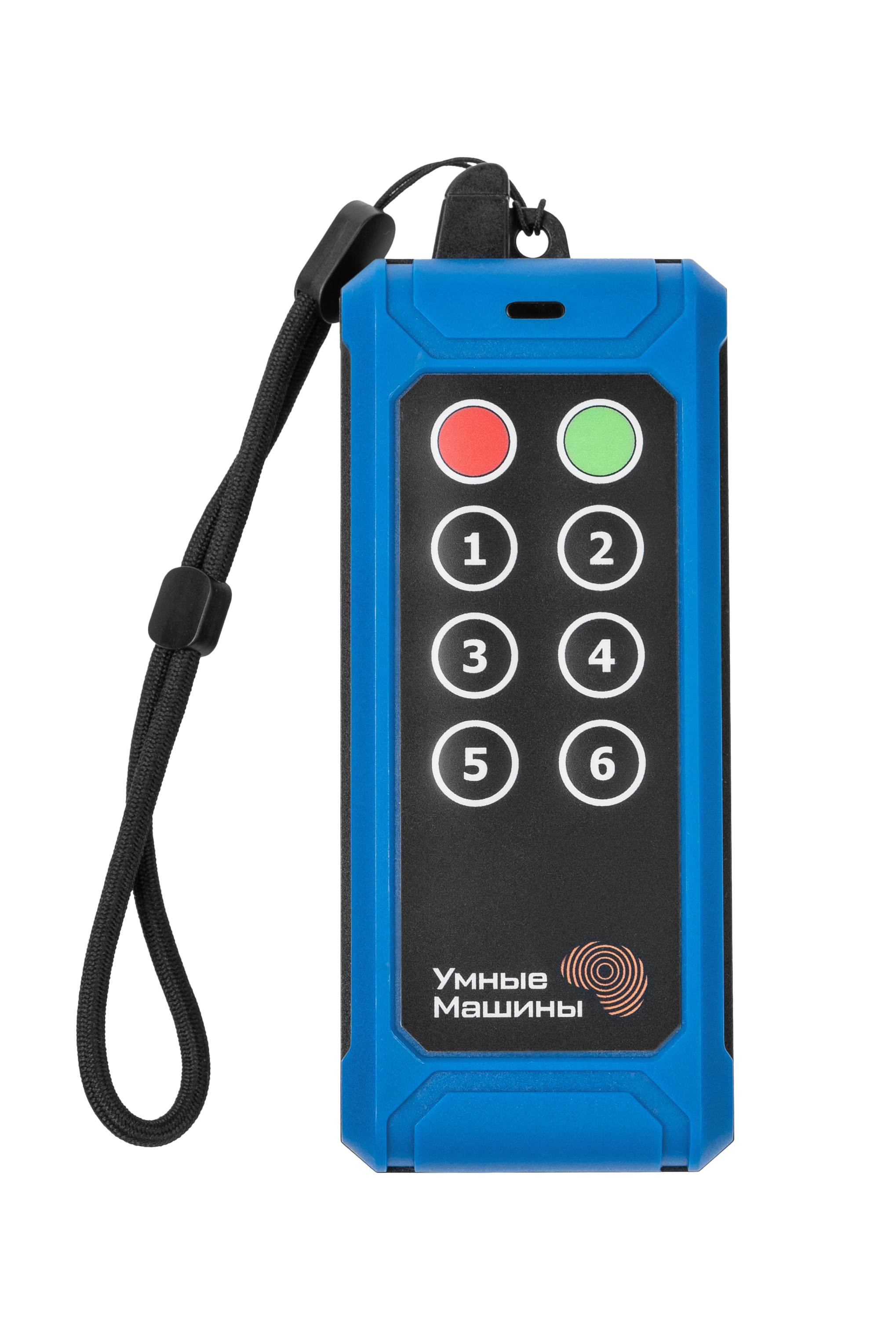

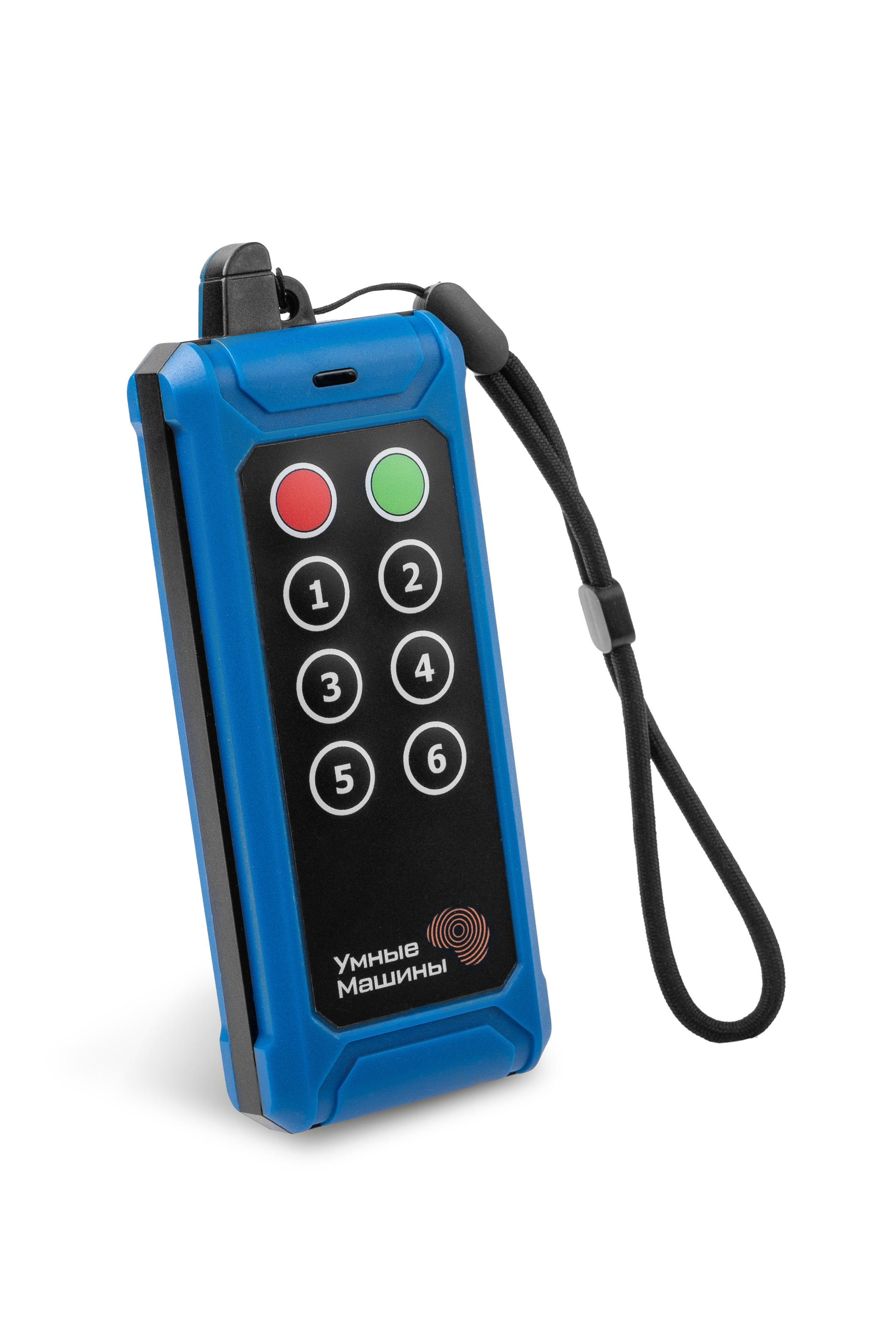

Одна из кнопок может использоваться для реализации функции аварийного STOP.

Переключатель питания предназначен для включения и отключения пульта.

Светодиодная индикация

MICRON не оснащается дисплеем. Для контроля основных состояний используется светодиодная индикация.

Предусмотрена индикация:

• передачи данных TX;

• приёма данных RX;

• состояния заряда аккумуляторов;

• состояния радиосоединения.

Такой вариант индикации позволяет контролировать работу пульта без использования дисплея и сохраняет простоту конструкции.

Радиосвязь

MICRON поддерживает двустороннюю радиосвязь.

Рабочий диапазон радиочастот:

410,125–493,125 МГц.

Типовая рабочая частота:

433,125 МГц.

Двусторонний обмен позволяет получать от радиосистемы информацию о состоянии соединения.

Пульт контролирует наличие радиосвязи и отображает её состояние с помощью светодиодной индикации.

При потере связи система управления предусматривает переход оборудования в безопасное состояние.

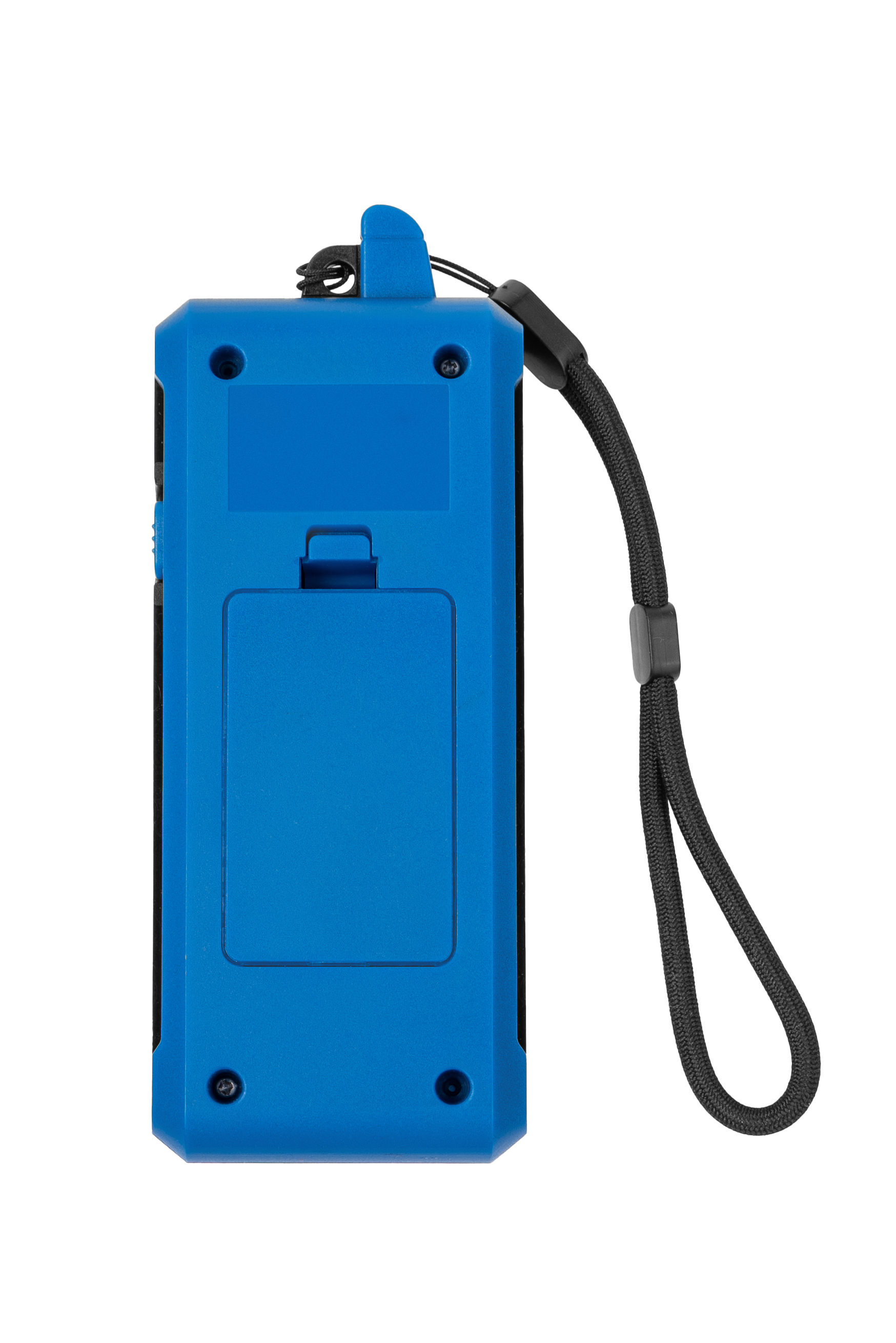

Питание

MICRON использует три элемента питания типа AAA.

Время работы составляет не менее 8 часов.

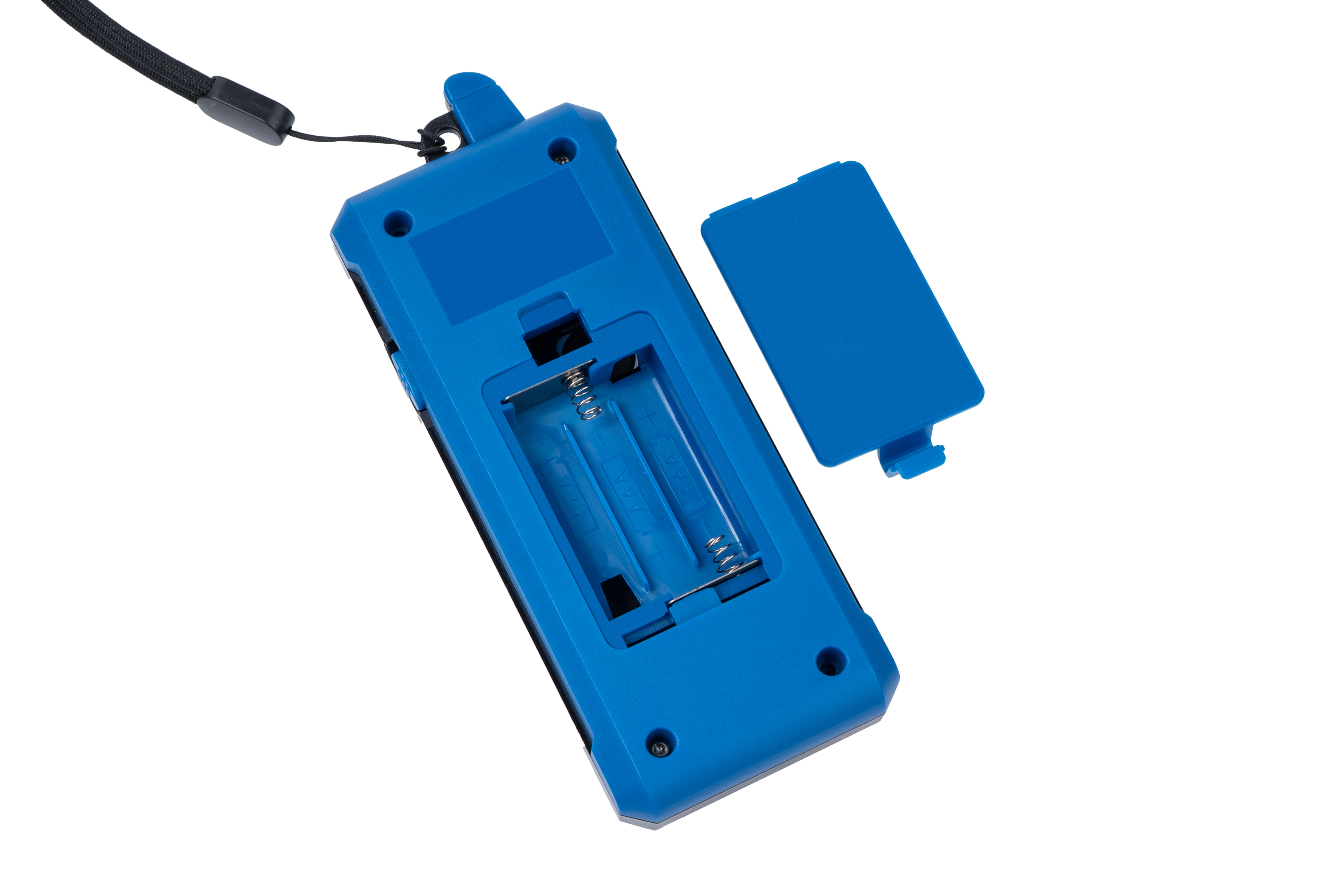

Питание выполнено по принципу легко заменяемого батарейного блока: элементы питания можно заменить без разбора корпуса, аналогично замене батареек в бытовом пульте управления.

Для зарядки используется сетевое зарядное устройство 220 В.

Предусмотрены контроль состояния питания и функция энергосбережения.

Функции безопасности

Несмотря на простую конструкцию, MICRON предусматривает функции, необходимые для безопасного дистанционного управления.

В системе реализованы:

• аварийная остановка;

• переход в безопасное состояние при потере связи;

• контроль состояния радиосоединения;

• программная защита от случайного включения за счёт необходимости удержания кнопок;

• контроль аккумулятора;

• таймаут.

Аварийная функция STOP может быть назначена на одну из кнопок пульта.

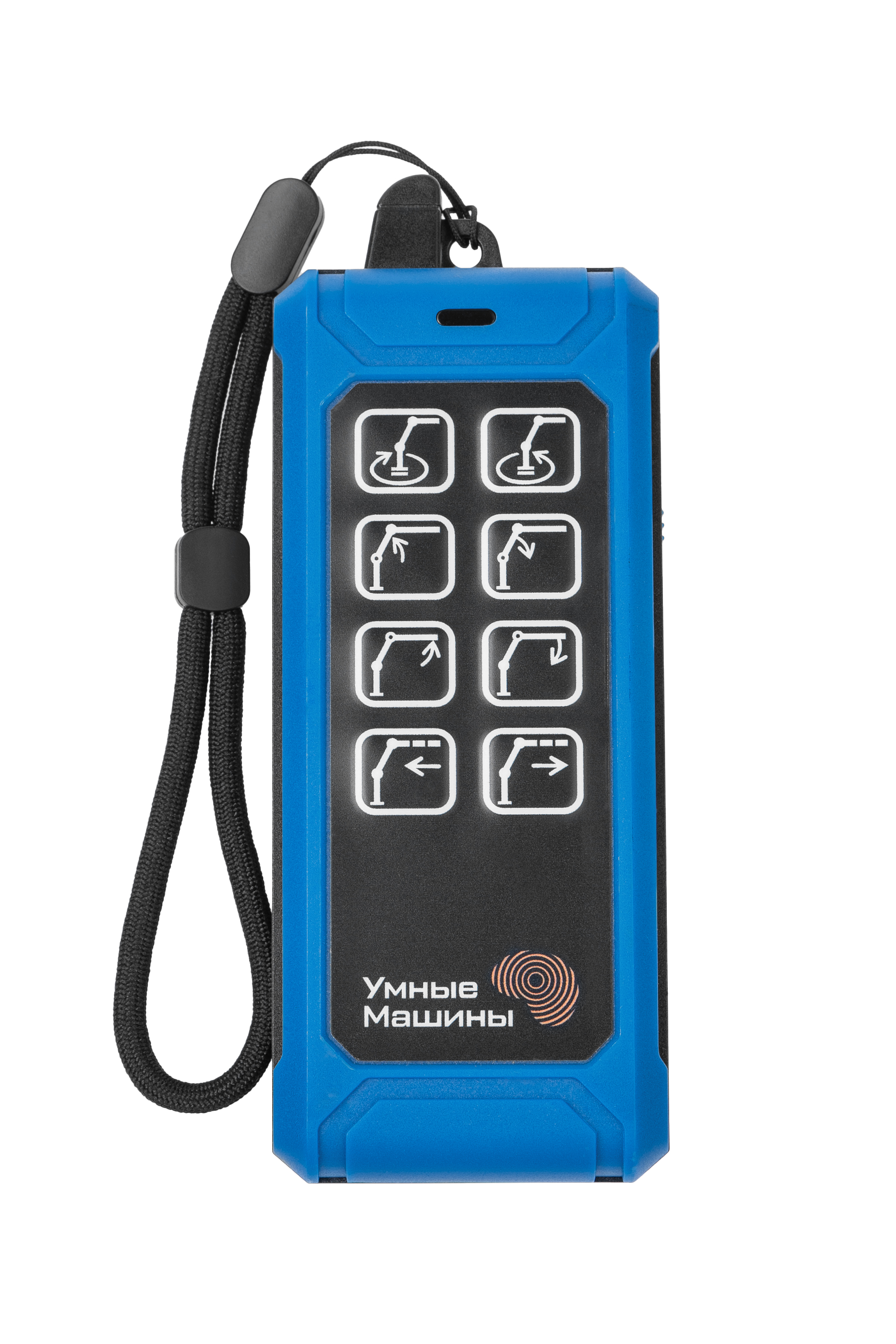

Конфигурация под конкретное оборудование

MICRON не является пультом с фиксированным набором команд. Количество кнопок и их функции определяются задачами конкретной системы управления.

При изготовлении можно выбрать количество кнопок от 1 до 12 и назначить каждой кнопке необходимую функцию.

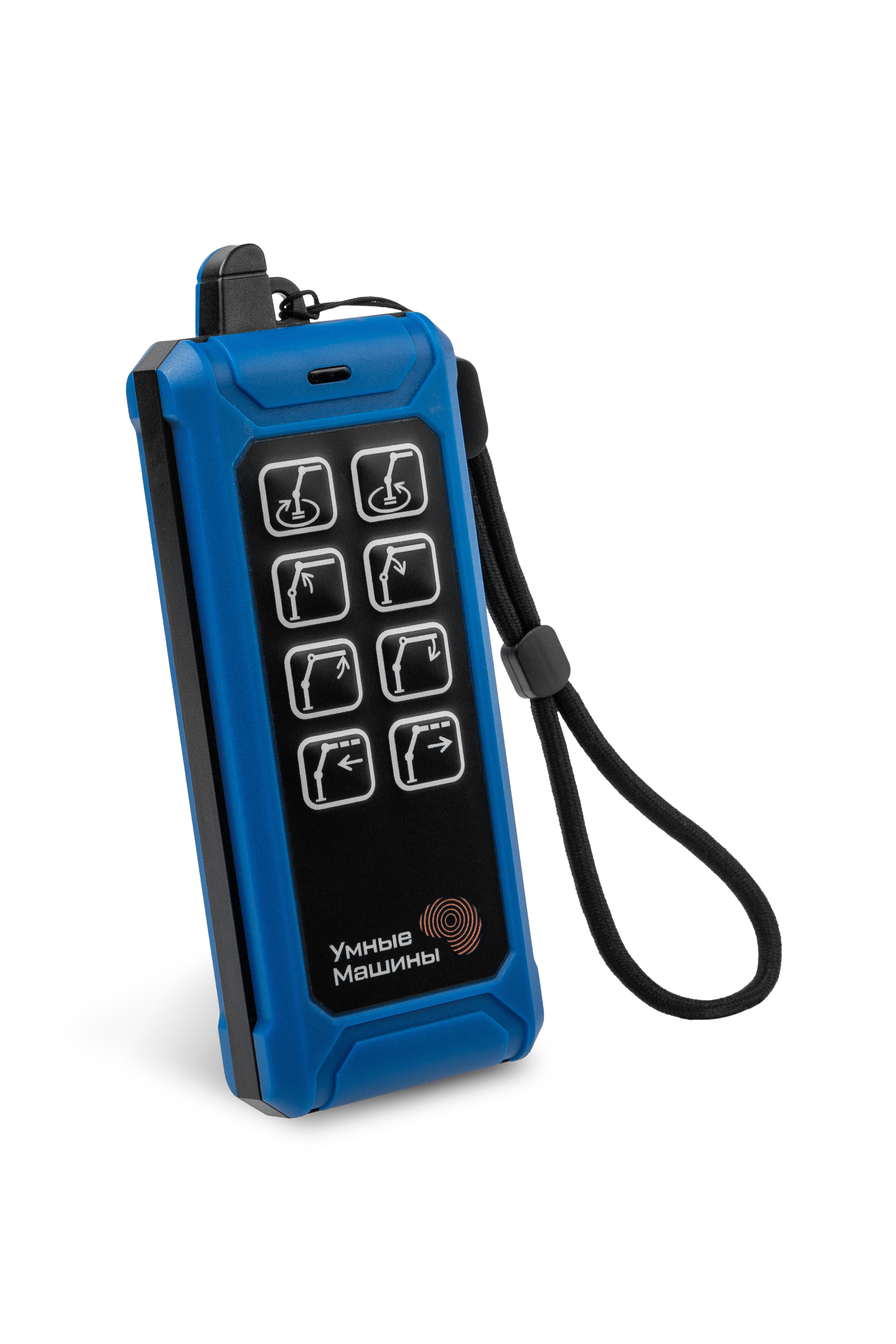

Графическое оформление лицевой панели также может соответствовать конфигурации конкретного изделия.

Это позволяет выпускать пульт для оборудования с небольшим количеством функций без установки неиспользуемых органов управления.

Применение

MICRON предназначен для оборудования, где оператору требуется ограниченный набор команд и нет необходимости использовать пропорциональное управление или дисплей.

Основные области применения:

• коммунальная техника;

• дорожная техника;

• дополнительное оборудование специальной техники;

• вспомогательные механизмы;

• беспилотный транспорт;

• другое оборудование с небольшим количеством функций дистанционного управления.

MICRON особенно подходит для задач, в которых важны компактность, простота управления и минимальное количество органов управления.

Пример применения

Исполнение MICRON применялось в проекте дистанционного управления беспилотным транспортом.

Конфигурация кнопок и программное назначение команд позволяют адаптировать пульт под конкретный набор функций транспортного средства или дополнительного оборудования.

Когда целесообразно использовать MICRON

MICRON подходит для оборудования, в котором:

• требуется небольшое количество команд;

• не требуется пропорциональное управление;

• не нужен дисплей;

• достаточно кнопочного интерфейса;

• важны компактные размеры пульта;

• оператору необходимо быстро выполнять ограниченный набор команд.

Если система требует нескольких пропорциональных каналов, отображения параметров машины или большого количества органов управления, целесообразно использовать другую модель промышленного пульта из линейки TX.

Разработка и производство

Конфигурация MICRON определяется требованиями конкретной системы управления.

При изготовлении могут задаваться:

• количество кнопок;

• расположение кнопок в пределах двух рядов;

• функции кнопок;

• функция аварийного STOP;

• графическое оформление лицевой панели;

• программная логика работы.

Согласованная конфигурация может использоваться для серийного производства пультов под конкретную модель оборудования.

Часто задаваемые вопросы

Сколько кнопок можно установить на MICRON?

От 1 до 12 кнопок. Кнопки размещаются в два ряда.

Есть ли у MICRON джойстики?

Нет. MICRON разработан как компактный кнопочный пульт без джойстиков и пропорциональных органов управления.

Есть ли дисплей?

Нет. Для отображения основных состояний используется светодиодная индикация RX, TX и состояния заряда.

Можно ли назначить функции кнопкам?

Да. Функции кнопок программно назначаются при изготовлении пульта.

Можно ли реализовать аварийный STOP?

Да. Функция аварийной остановки может быть назначена на одну из кнопок.

Какова дальность работы MICRON?

До 500 м в штатных условиях эксплуатации. Дальность зависит от конфигурации радиосистемы и условий распространения радиосигнала.

Что произойдёт при потере радиосвязи?

Система управления переходит в безопасное состояние.

Для какой техники предназначен MICRON?

Для коммунальной и дорожной техники, дополнительного оборудования, беспилотного транспорта и других систем, которым требуется ограниченный набор команд дистанционного управления.

Можно ли сделать MICRON с меньшим количеством кнопок?

Да. Конфигурация предусматривает от одной до двенадцати кнопок.
