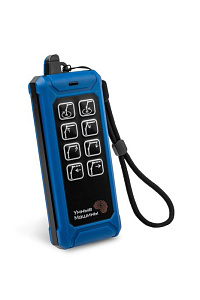

Пульты радиоуправления TX

Промышленные пульты радиоуправления TX

Промышленный пульт радиоуправления TX — передатчик, с помощью которого оператор передаёт команды системе управления машиной по защищённому радиоканалу. В зависимости от конфигурации пульт оснащается джойстиками, кнопками, переключателями, потенциометрами, органами аварийной остановки, световой и звуковой индикацией, а также дисплеем для отображения состояния оборудования и параметров системы.

Передатчик TX является частью промышленной системы радиоуправления и работает совместно с радиоприёмником RX и исполнительной электроникой машины. Конкретная архитектура определяется типом техники, количеством функций, способом управления исполнительными механизмами и требованиями к безопасности.

В каталоге представлены промышленные пульты различных конструкций и конфигураций — от компактных моделей до многофункциональных передатчиков с большим количеством органов управления и дисплеем.

Пульты радиоуправления для спецтехники

Промышленные передатчики TX применяются в системах дистанционного управления специальной, строительной, грузоподъёмной и коммунальной техникой.

Конфигурация пульта подбирается под конкретную машину и выполняемые операции. При выборе учитываются количество управляемых функций, тип исполнительных механизмов, способ формирования управляющих сигналов, требования к эргономике и условиям эксплуатации.

Радиоуправление может применяться для:

кранов-манипуляторов (КМУ);
автокранов;
автовышек;
мостовых и козловых кранов;
кран-балок;
башенных кранов;
бетононасосов;
буровых установок;
дорожной техники;
коммунальной техники;
строительных машин;
другого специального и промышленного оборудования.

Для каждой категории техники требования к системе управления отличаются. Поэтому пульт является не отдельным универсальным устройством, а элементом системы, конфигурация которой определяется конкретной машиной.

Подробнее о решениях для различных типов техники:

КМУ · автокраны · автовышки · мостовые краны · козловые краны · кран-балки · башенные краны · коммунальная · дорожная · строительная техника · бетононасосы · буровые установки

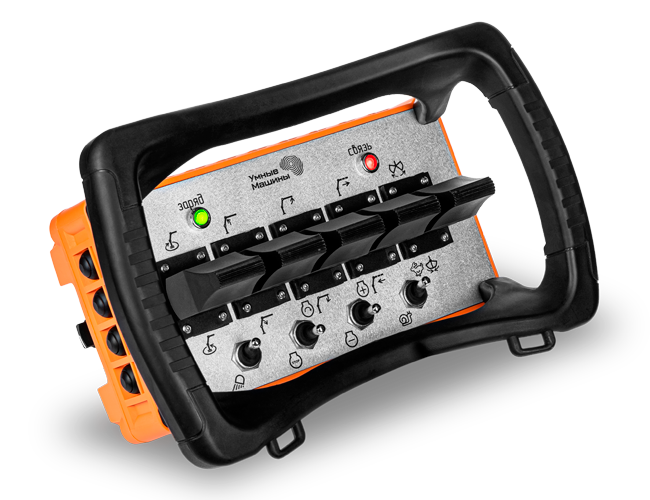

Органы управления промышленного пульта

Конструкция передатчика определяется количеством и характером операций, которые должен выполнять оператор.

В зависимости от модели и индивидуальной конфигурации в промышленном пульте могут использоваться:

Для машин с большим количеством функций важно обеспечить непосредственный доступ к необходимым органам управления без постоянного переключения между режимами. Для систем с небольшим количеством операций может использоваться более компактная конфигурация.

Расположение органов управления определяется задачами оператора, требуемой эргономикой и особенностями конкретной машины.

Пульты с дисплеем и без дисплея

Для части систем достаточно органов управления и индикации состояния. В таких случаях используется пульт без дисплея, что позволяет сделать конструкцию компактнее и сосредоточить внимание оператора непосредственно на управлении машиной.

Пульт с дисплеем применяется в системах, где оператору необходимо получать дополнительную информацию. На дисплее в зависимости от архитектуры системы могут отображаться состояние оборудования, режим работы, диагностические сообщения, параметры или информация обратной связи.

Выбор между пультом с дисплеем и моделью без дисплея определяется не размером оборудования, а требованиями конкретной системы управления.

Пропорциональное управление и управляющие сигналы

Промышленное радиоуправление может использоваться не только для передачи дискретных команд. Для управления гидравлическими функциями спецтехники применяются различные способы формирования управляющих сигналов, включая ON/OFF, аналоговое и PWM/ШИМ-управление, а также интерфейс CAN в соответствующих системах.

При этом способ передачи команды от оператора и способ управления исполнительным механизмом — разные уровни системы.

Передатчик TX получает действие оператора. Далее команда передаётся по радиоканалу приёмнику RX, а соответствующий контроллер или исполнительный модуль преобразует её в необходимый управляющий сигнал для оборудования машины.

Поэтому при подборе пульта необходимо учитывать не только количество кнопок или джойстиков, но и архитектуру всей системы.

Подробнее о принципах управления гидравликой:

Радиоуправление гидравликой спецтехники .

Как выбрать промышленный пульт радиоуправления

При выборе передатчика TX необходимо определить несколько основных параметров.

Количество функций.
Определяется числом механизмов и операций, которыми должен управлять оператор.

Тип органов управления.
Для разных функций могут использоваться джойстики, кнопки, переключатели и другие органы управления.

Тип управляющих сигналов.
Для системы может потребоваться дискретное, аналоговое, PWM/ШИМ или CAN-управление.

Необходимость дисплея.
Если оператору требуется информация о состоянии машины или параметры обратной связи, выбирается соответствующая конфигурация.

Эргономика.
Расположение органов управления должно соответствовать последовательности и частоте выполняемых операций.

Безопасность.
Для соответствующих систем предусматриваются аварийная остановка, контроль состояния радиоканала и другие функции, определяемые архитектурой оборудования.

Условия эксплуатации.
При подборе учитываются температура, влага, пыль, вибрация, механические воздействия и особенности работы оператора.

Индивидуальная конфигурация передатчика

Для серийной промышленной техники может использоваться стандартная модель пульта. Если типовая конфигурация не соответствует требованиям машины, состав и расположение органов управления могут быть адаптированы под конкретный проект.

При разработке конфигурации учитываются:

количество функций;
типы управляющих сигналов;
количество и расположение джойстиков;
кнопки и переключатели;
аварийная остановка;
необходимость дисплея;
индикация;
требования к эргономике;
взаимодействие с приёмником и контроллером;
алгоритмы управления.

Такой подход позволяет использовать передатчик не просто как готовый радиопульт, а как часть законченной системы управления конкретной машиной.

Передатчик TX в составе системы радиоуправления

Промышленная система дистанционного управления обычно включает несколько функциональных элементов:

оператор → передатчик TX → радиоканал → приёмник RX → контроллер/исполнительная электроника → исполнительные механизмы машины.

TX отвечает за получение команд оператора и их передачу в систему. Приёмник RX принимает данные и передаёт их дальше в соответствии с архитектурой конкретного оборудования.

Для гидравлических машин в систему дополнительно могут входить контроллеры и выходные модули, обеспечивающие управление электромагнитными или пропорциональными клапанами.

Поэтому подбор передатчика должен выполняться одновременно с определением состава всей системы радиоуправления.

Выбор пульта для конкретной машины

На практике оптимальная конфигурация передатчика определяется не только моделью машины, но и её фактической системой управления.

Перед разработкой или модернизацией необходимо определить:

модель и исполнение машины;
количество управляемых функций;
существующую электрическую и гидравлическую схему;
тип установленных клапанов и исполнительных механизмов;
напряжение питания;
тип управляющих сигналов;
необходимость обратной связи;
требования к аварийной остановке;
условия работы оператора.

После анализа этих параметров определяется состав оборудования, конфигурация TX и RX, а при необходимости — контроллер и дополнительные электронные модули.

Компания «Умные Машины» разрабатывает и производит промышленные системы радиоуправления, включая передатчики, приёмники и электронные компоненты для интеграции в специальную и промышленную технику.
