Промышленный пульт радиоуправления TITAN D

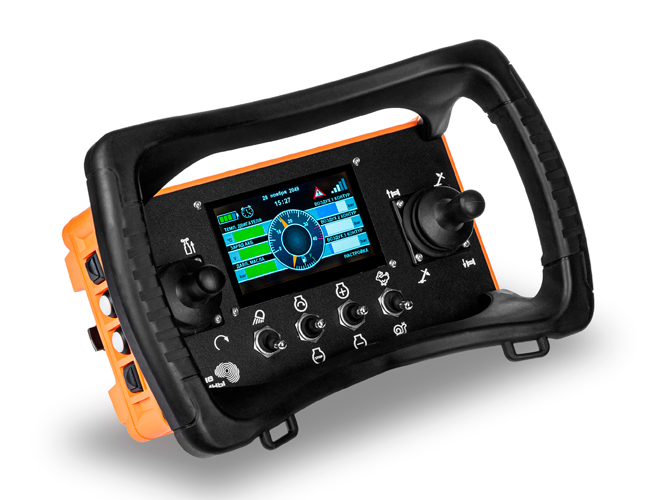

TITAN D — промышленный многофункциональный пульт радиоуправления для специальной автомобильной техники, грузоподъёмного оборудования и промышленного оборудования. Пульт выполнен с эргономичной ударопрочной пластиковой рукоятью и рассчитан на управление большим количеством пропорциональных и дискретных функций.

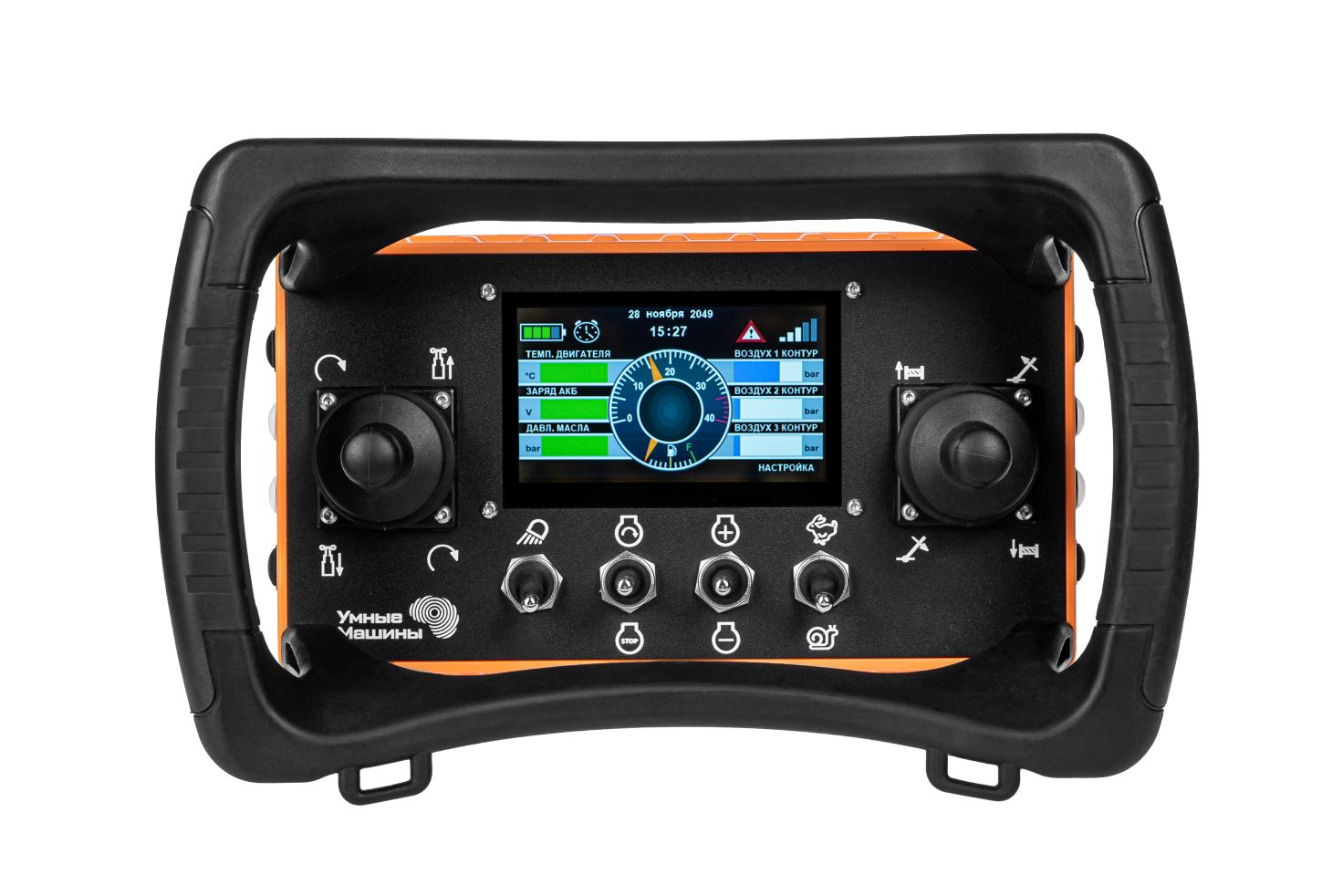

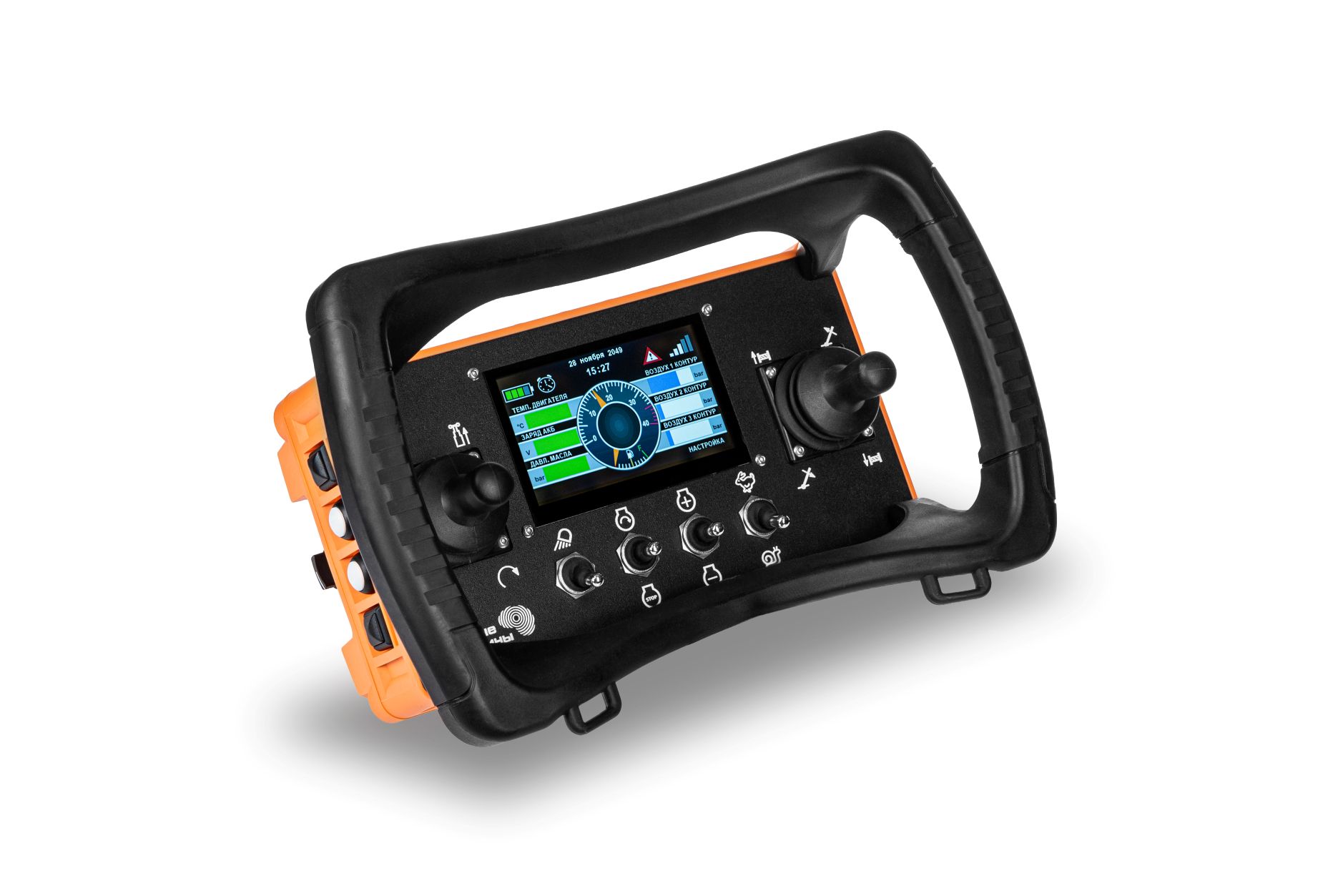

TITAN D может оснащаться дисплеем диагональю 2,4–5 дюймов, который используется для отображения информации о состоянии машины, параметрах работы и других данных, предусмотренных системой управления.

Конфигурация органов управления, расположение элементов и программная логика пульта адаптируются под конкретную машину или оборудование.

Основные характеристики

Конфигурация органов управления

TITAN D рассчитан на системы, в которых оператору необходимо управлять большим количеством функций с одного пульта.

В зависимости от проекта на панели могут размещаться:

• джойстики;
• кнопки;

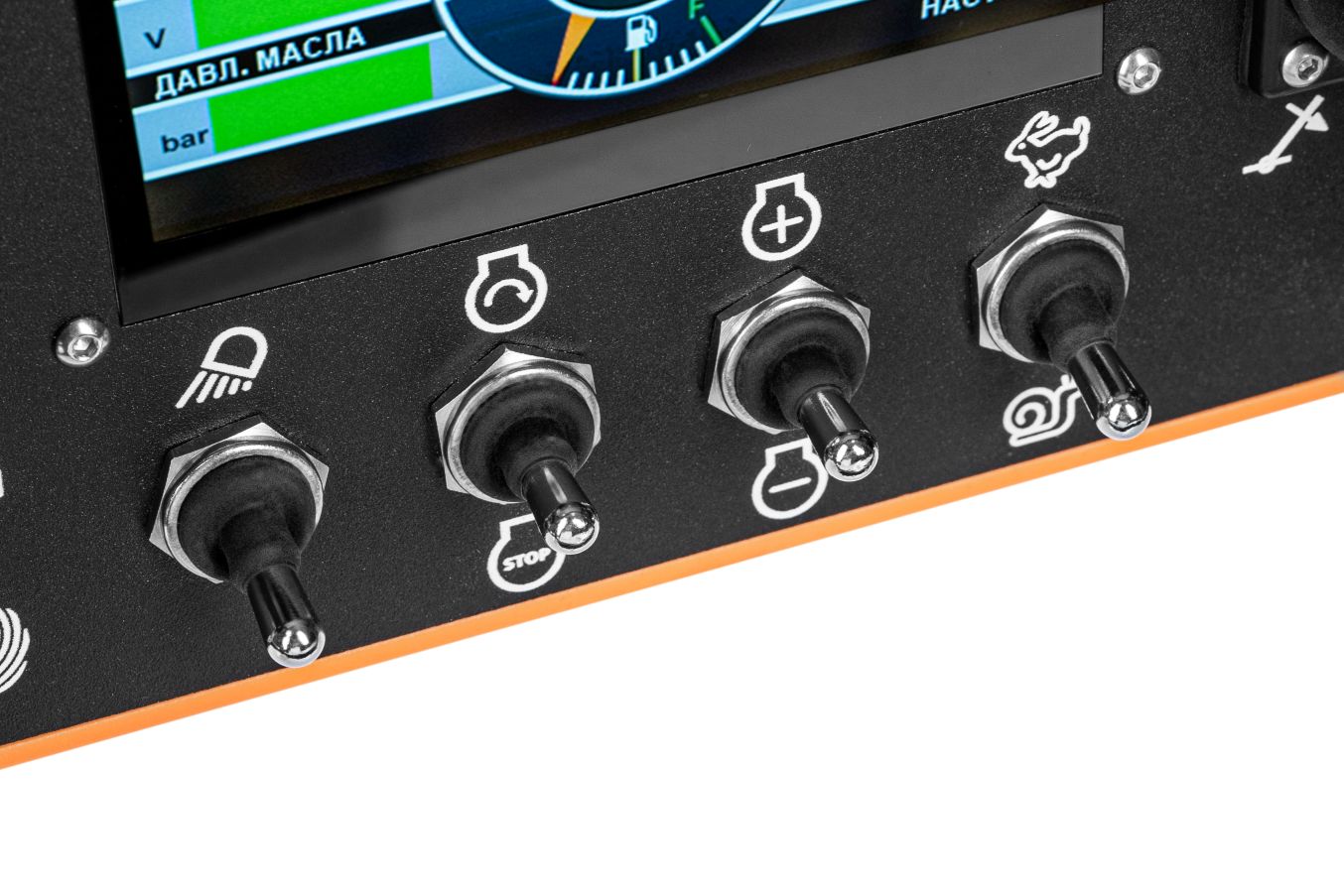

• тумблеры;
• ключевые переключатели;
• двух- и трёхпозиционные переключатели;
• переключатели с возвратной пружиной;
• потенциометры;
• другие органы управления, необходимые для конкретной машины.

Всего может быть реализовано до 68 дискретных органов управления.

Количество, тип и расположение элементов определяются требованиями конкретного оборудования.

Дисплей и индикация

TITAN D может оснащаться дисплеем диагональю 2,4–5 дюймов.

Дисплей может использоваться для отображения информации, необходимой оператору при работе с машиной:

• параметров оборудования;
• состояния отдельных функций;
• рабочих режимов;
• предупреждений;
• диагностической информации;
• данных, передаваемых от машины;
• другой информации, предусмотренной проектом.

Дополнительно предусмотрено до 10 светодиодных индикаторов.

Назначение дисплея и светодиодной индикации определяется при разработке системы управления.

Пропорциональное управление

TITAN D поддерживает до 10 пропорциональных каналов.

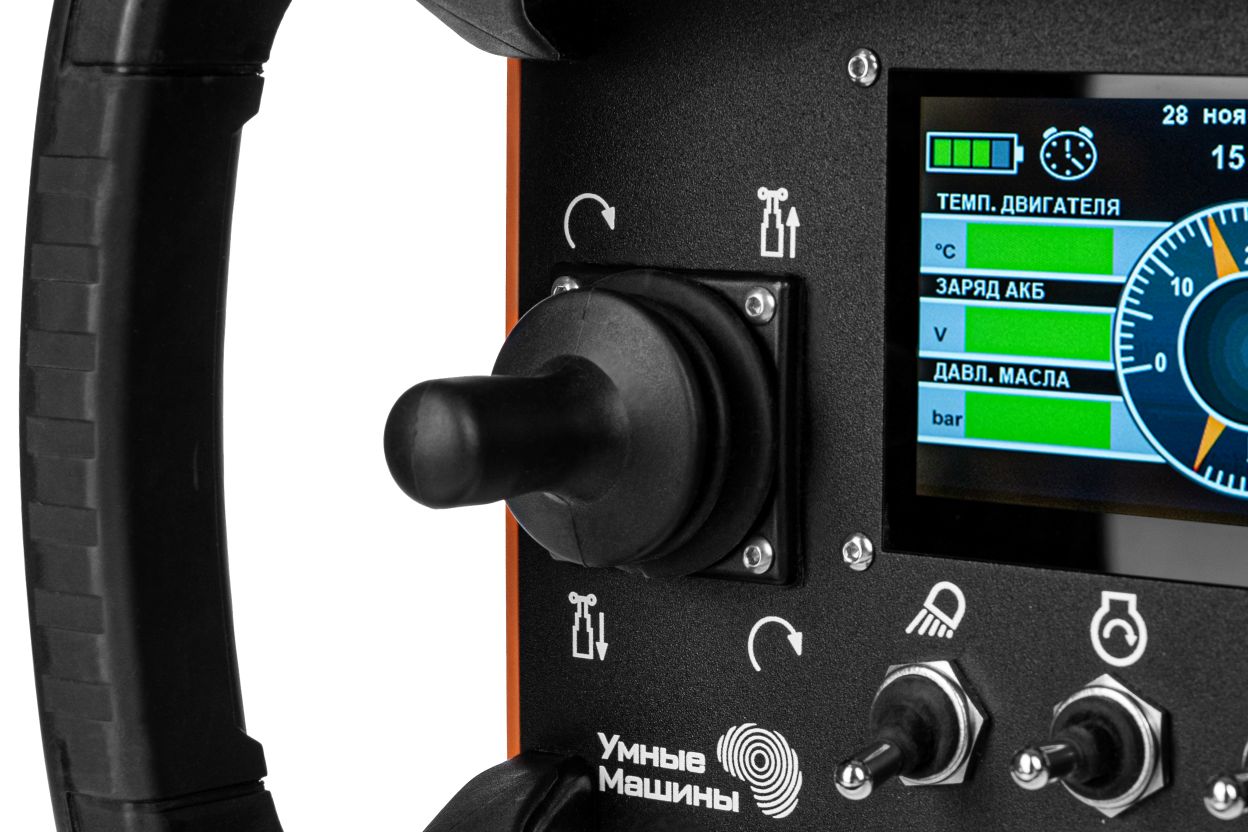

Для управления пропорциональными функциями могут использоваться одноосевые и двухосевые джойстики, а также потенциометры.

Пропорциональные органы управления могут использоваться для управления скоростью, направлением и положением исполнительных механизмов, включая гидравлические функции машины.

Сигнал пропорционального управления нормализуется в диапазоне 0–100.

Конкретная конфигурация джойстиков и потенциометров определяется при разработке системы управления.

Радиоканал

TITAN D поддерживает работу в двух радиочастотных диапазонах:

• 410–441 МГц;
• 862–930 МГц.

Типовая рабочая частота для диапазона 410–441 МГц — 433 МГц.

Дальность радиосвязи составляет до 500 м на открытом пространстве при стандартной конфигурации.

Радиоканал является двунаправленным и поддерживает обратную связь.

При потере радиосвязи управляемое оборудование переводится в безопасное состояние.

Питание

TITAN D оснащается двумя сменными Li-Ion аккумуляторами:

• напряжение — 8,4 В;
• ёмкость — 2000 мА·ч;
• время работы — до 8 часов.

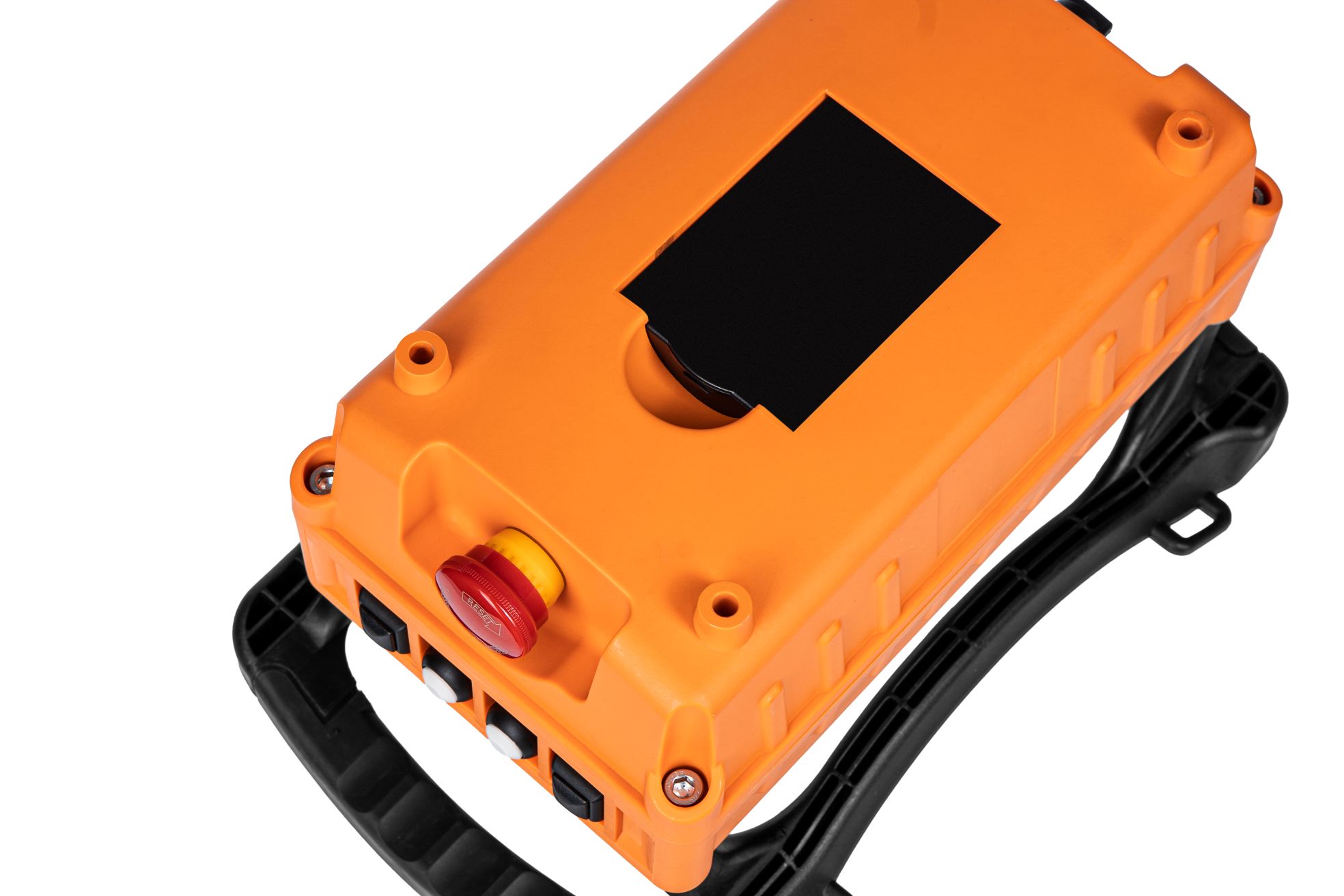

Аккумуляторы могут заменяться без разборки корпуса.

Зарядка осуществляется от источника 12–24 В или от сети 220 В.

Предусмотрены контроль уровня заряда аккумулятора и функция энергосбережения.

Безопасность

TITAN D оснащается функциями безопасности для дистанционного управления промышленным оборудованием.

Предусмотрены:

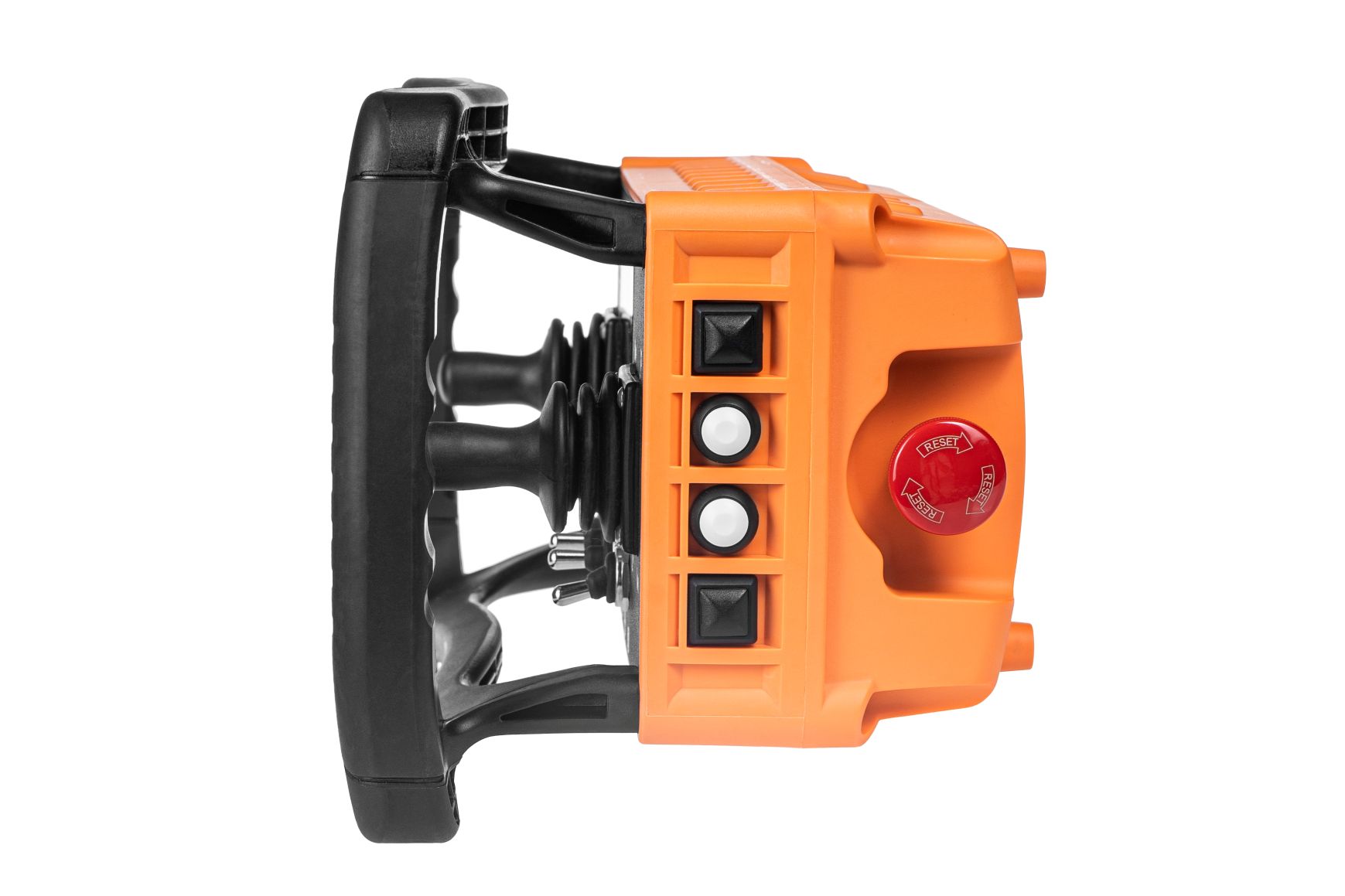

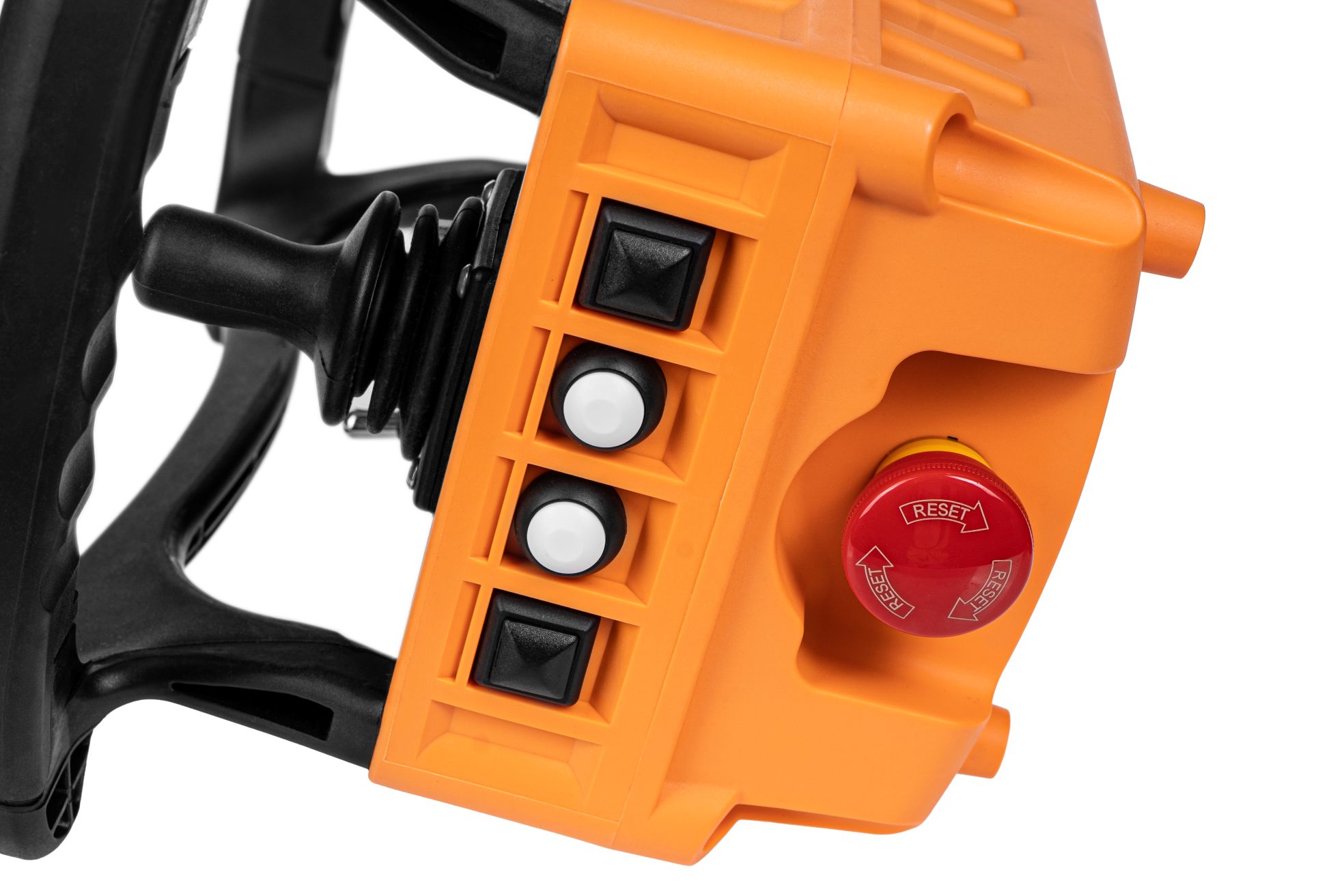

• аппаратная аварийная остановка;
• проверка положения джойстиков при запуске;
• обнаружение зажатых или неисправных органов управления;
• защита от случайной активации;
• контроль аккумулятора;
• контроль радиосвязи;
• контроль времени отсутствия связи;
• переход оборудования в безопасное состояние при потере связи;
• контроль наклона пульта.

Конкретная логика работы защит определяется архитектурой управляемого оборудования.

Интерфейсы

TITAN D поддерживает:

• CAN1;
• CAN2;
• RS-232;
• RS-485.

CAN-интерфейсы могут использоваться для передачи команд управления и обмена данными с контроллером машины.

Данные от оборудования могут передаваться в систему для отображения на дисплее и реализации обратной связи.

Конкретный состав обмена данными определяется требованиями проекта.

Индивидуальная конфигурация

TITAN D может адаптироваться под конкретную машину.

При разработке можно определить:

• количество и тип джойстиков;
• расположение джойстиков;
• количество кнопок и переключателей;
• тип используемых переключателей;
• количество потенциометров;
• расположение органов управления;
• количество и назначение светодиодных индикаторов;
• размер дисплея в диапазоне 2,4–5";
• графическое оформление лицевой панели;
• программную логику работы пульта;
• состав информации, отображаемой на дисплее.

Применение

TITAN D предназначен для дистанционного управления специальной автомобильной техникой, промышленным оборудованием и машинами с большим количеством исполнительных механизмов.

Пульт может использоваться для:

• краноманипуляторных установок (КМУ);
• автокранов;
• грузоподъёмного оборудования;
• коммунальной техники;
• дорожной техники;
• буровых установок;
• специальной автомобильной техники;
• машин с гидравлическими исполнительными механизмами;
• промышленного оборудования;
• технологических установок;
• машин с большим количеством пропорциональных и дискретных функций.

Дисплей позволяет выводить на пульт информацию о состоянии и параметрах управляемого оборудования.

Разработка и производство

TITAN D разрабатывается и производится компанией «Умные Машины».

На этапе разработки определяется состав органов управления, их расположение, конфигурация дисплея, назначение каналов, логика работы и интерфейсы взаимодействия с оборудованием.

Пульт может быть адаптирован под конкретную машину, а согласованная конфигурация может изготавливаться серийно.

FAQ

Какой дисплей можно установить в TITAN D?

Пульт может оснащаться дисплеем диагональю от 2,4 до 5 дюймов.

Сколько пропорциональных каналов поддерживает TITAN D?

До 10 пропорциональных каналов.

Сколько дискретных органов управления можно установить?

До 68 дискретных органов управления.

Сколько светодиодных индикаторов доступно?

До 10 светодиодов.

Можно ли отображать параметры машины на дисплее?

Да. Состав отображаемой информации определяется при разработке системы управления.

Для какой техники подходит TITAN D?

Для КМУ, автокранов, грузоподъёмной, коммунальной, дорожной и буровой техники, специальной автомобильной техники и промышленного оборудования.

Можно ли изготовить пульт под конкретную машину?

Да. Конфигурация органов управления, дисплея и программной логики адаптируется под требования оборудования.
