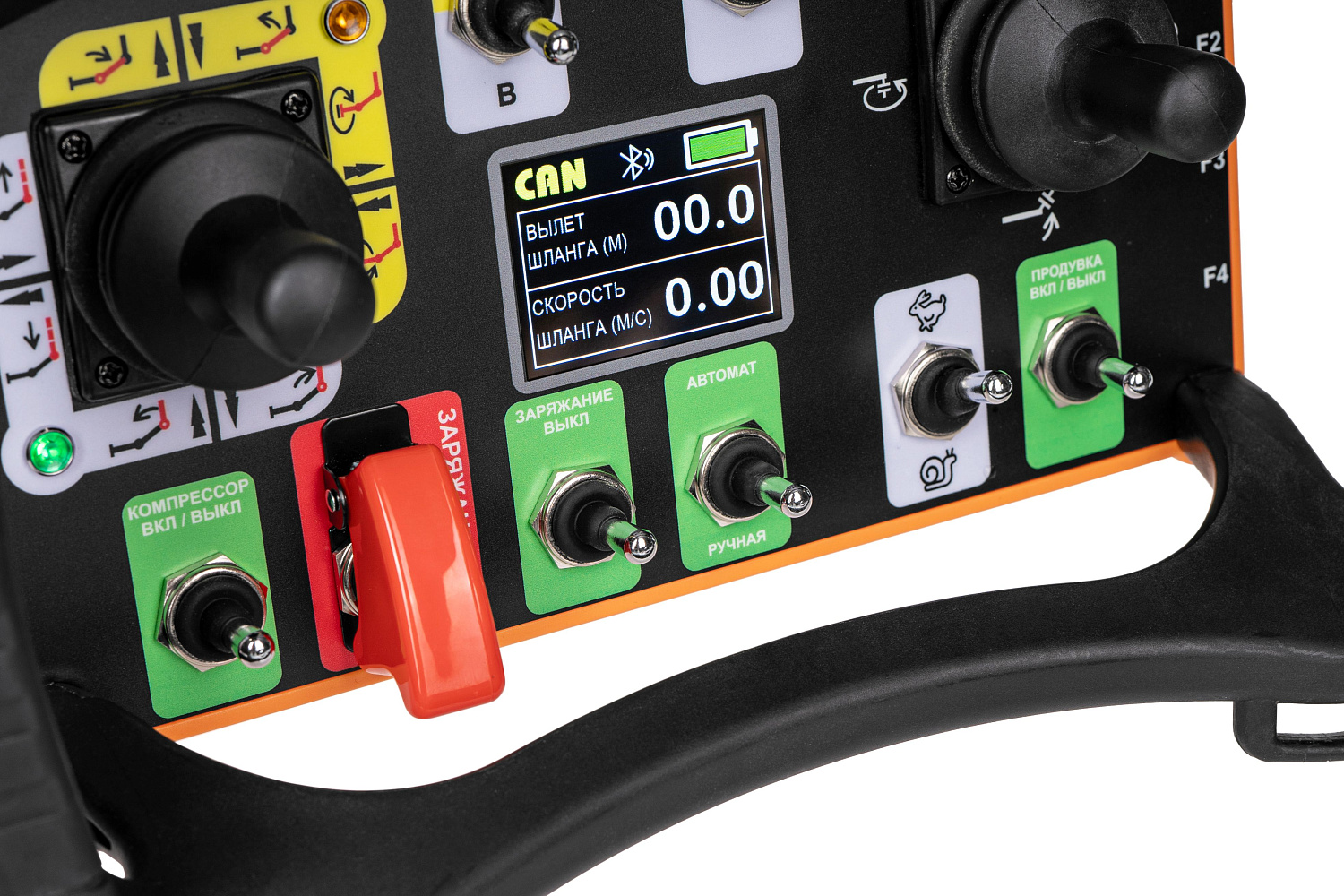

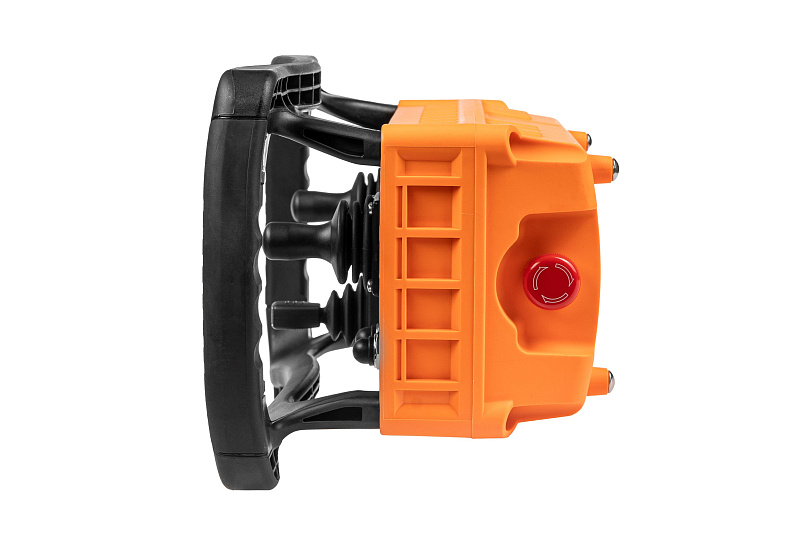

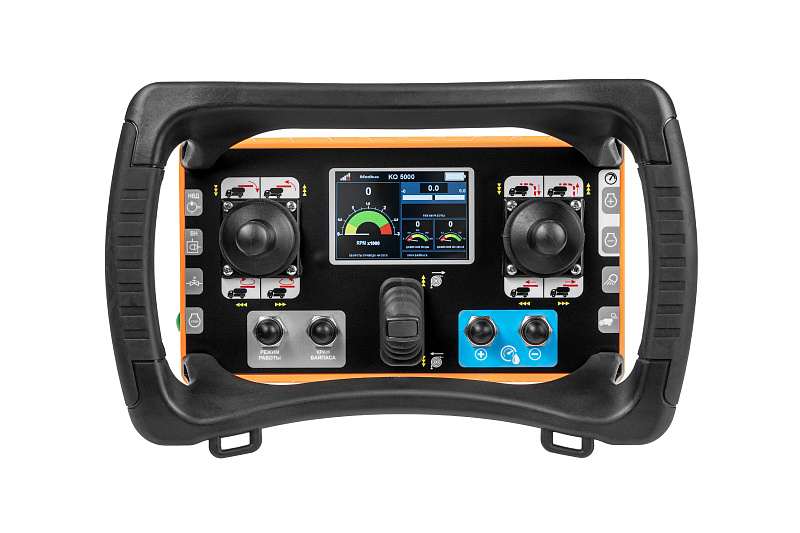

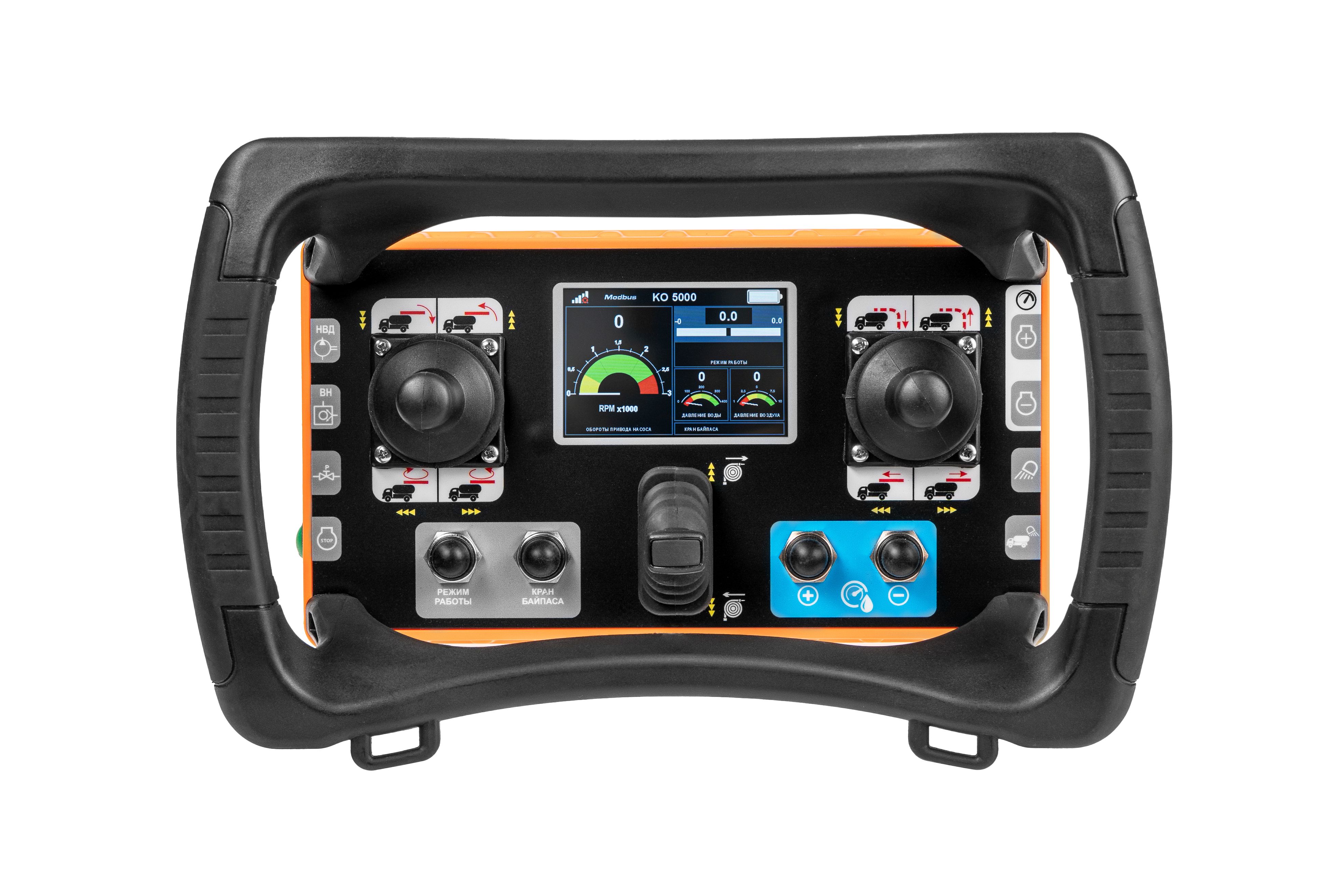

Промышленный пульт радиоуправления TITAN DM

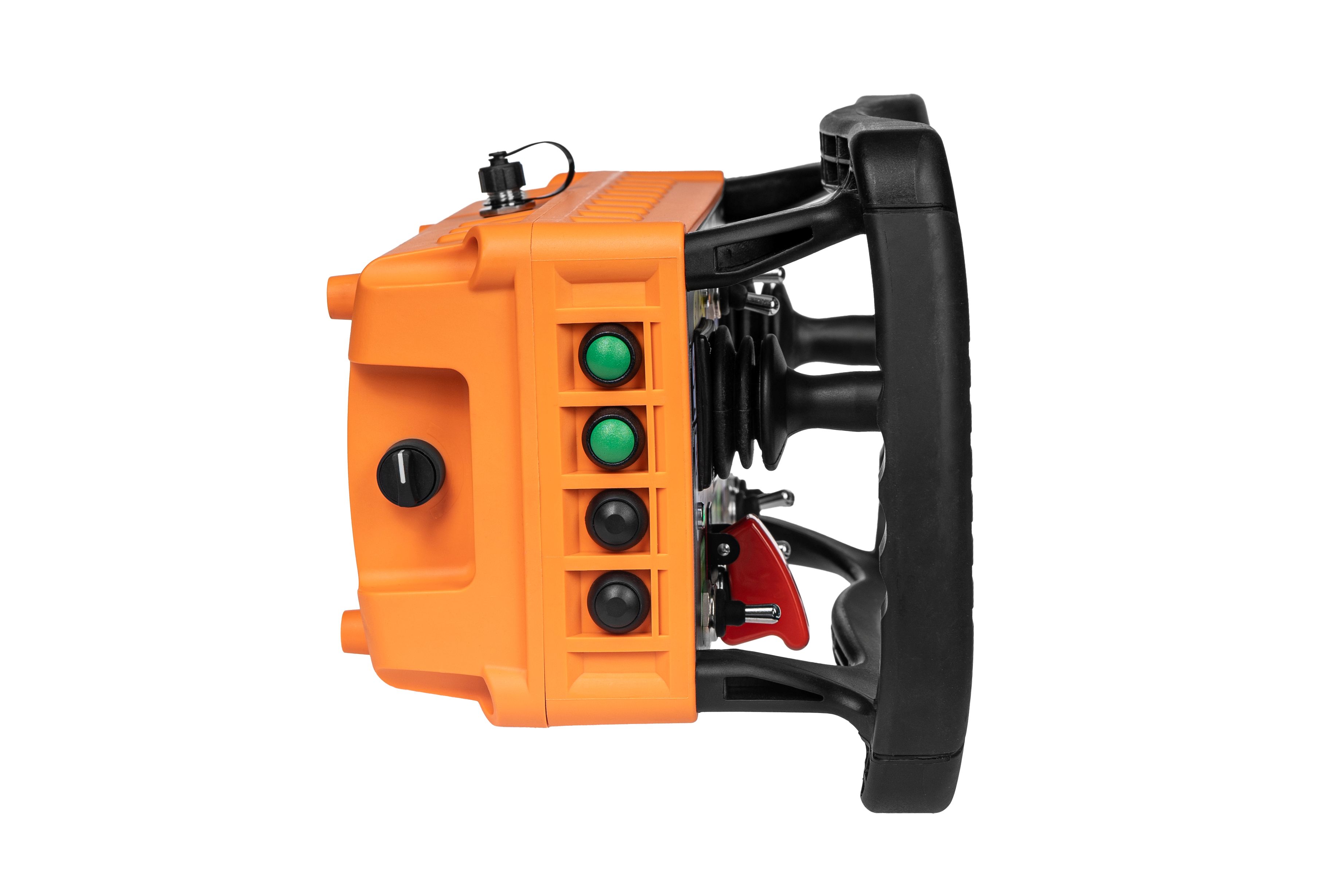

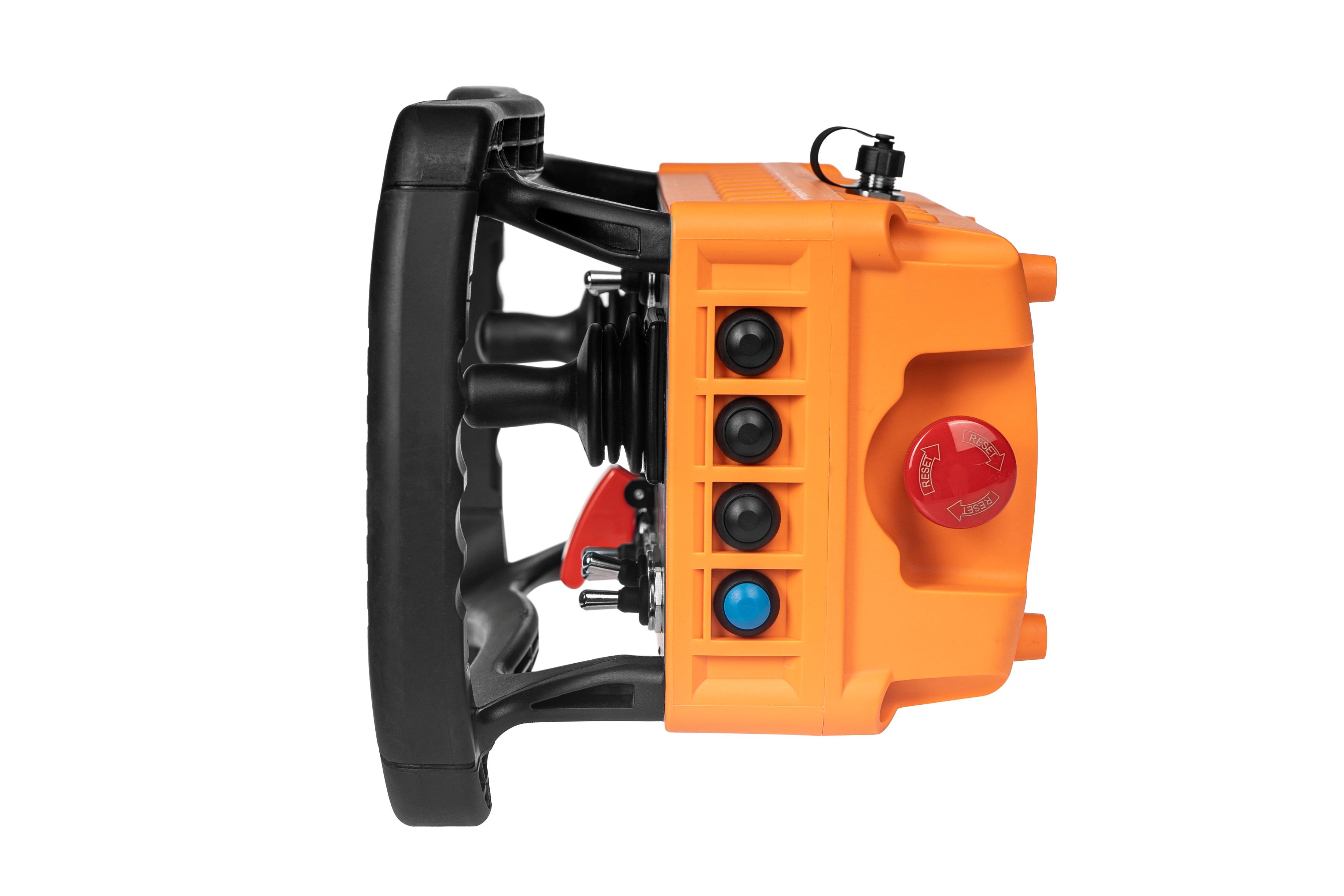

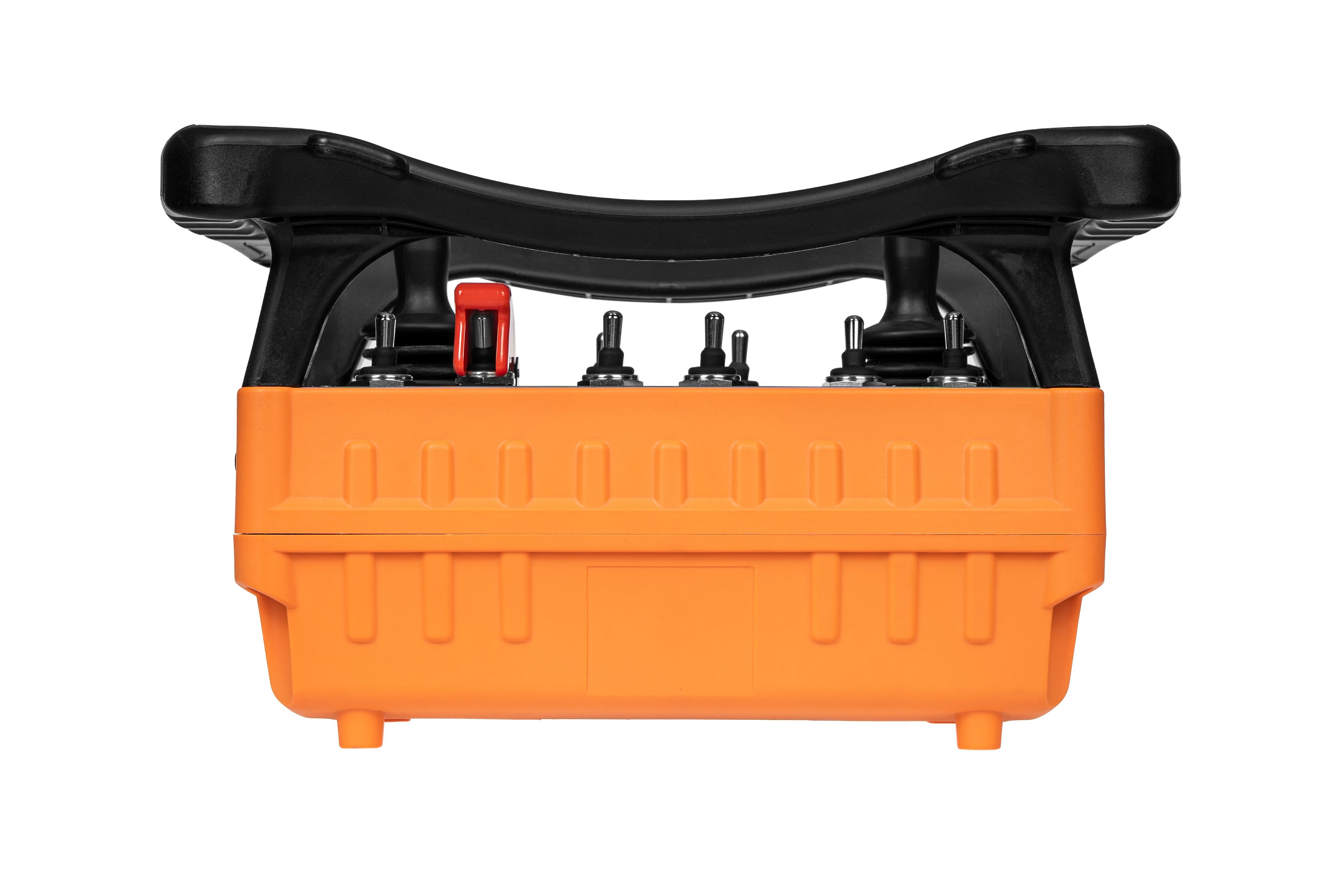

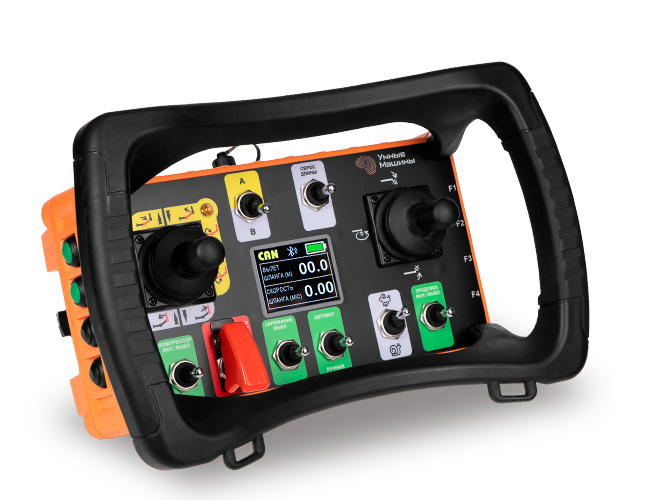

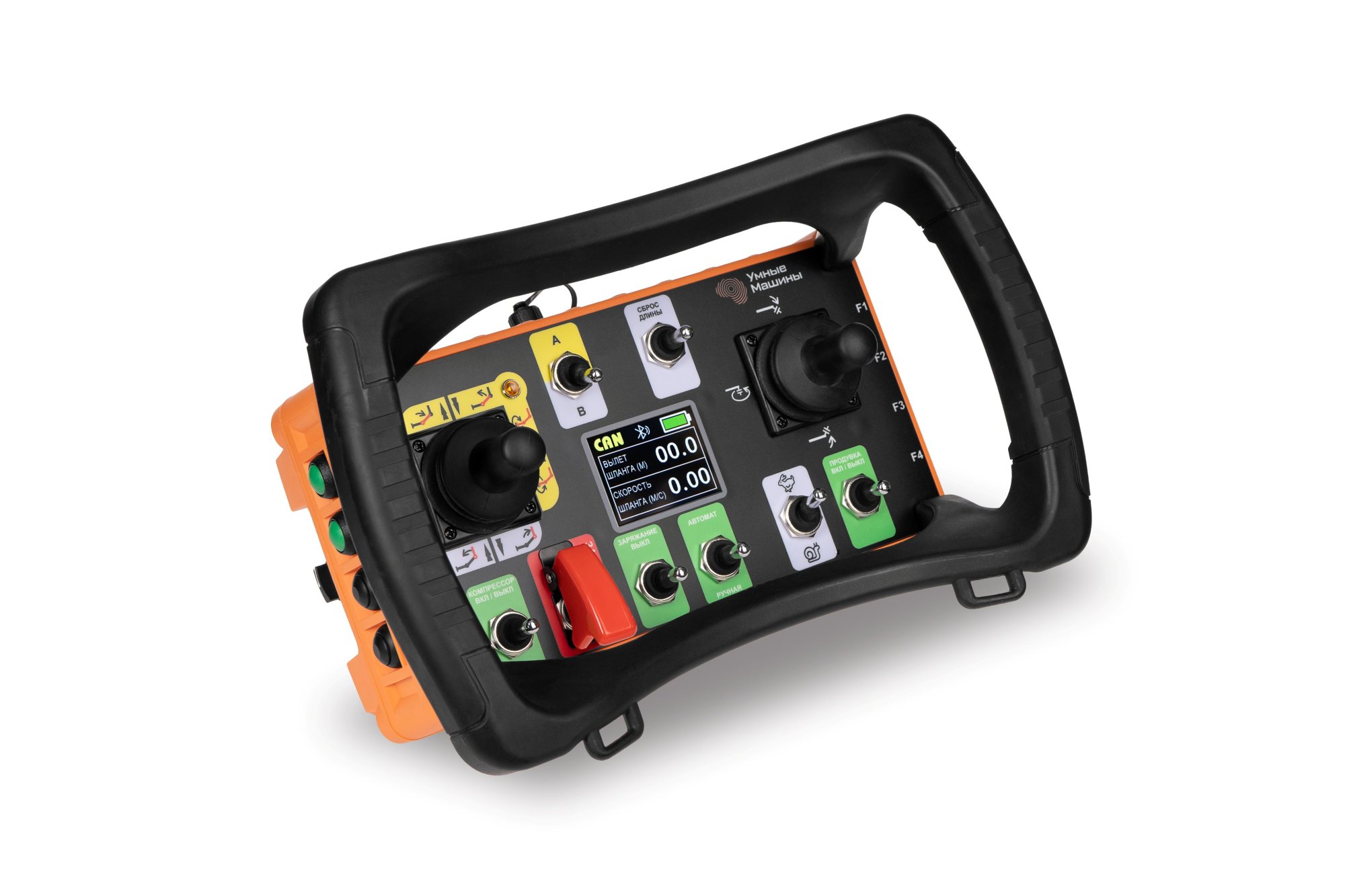

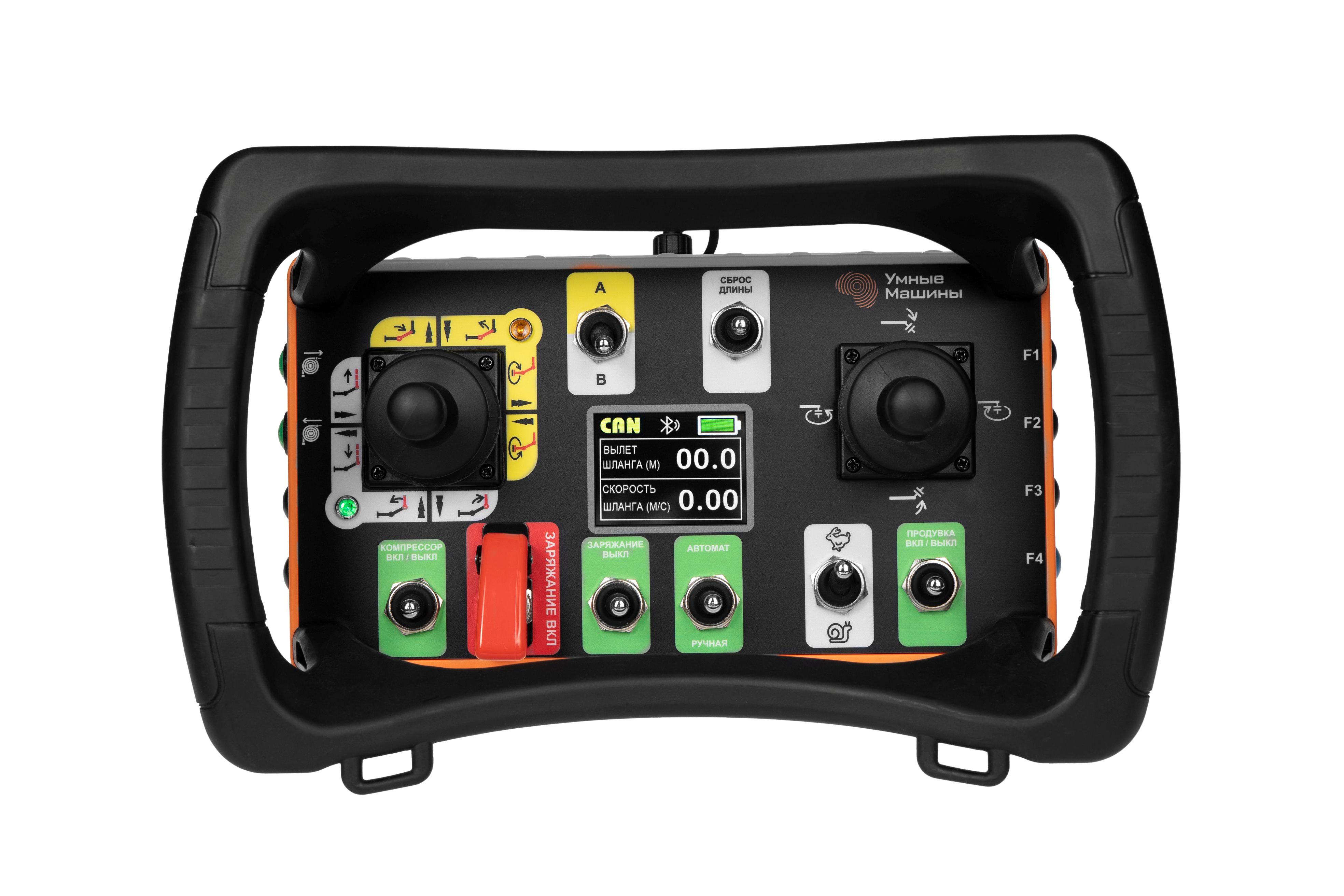

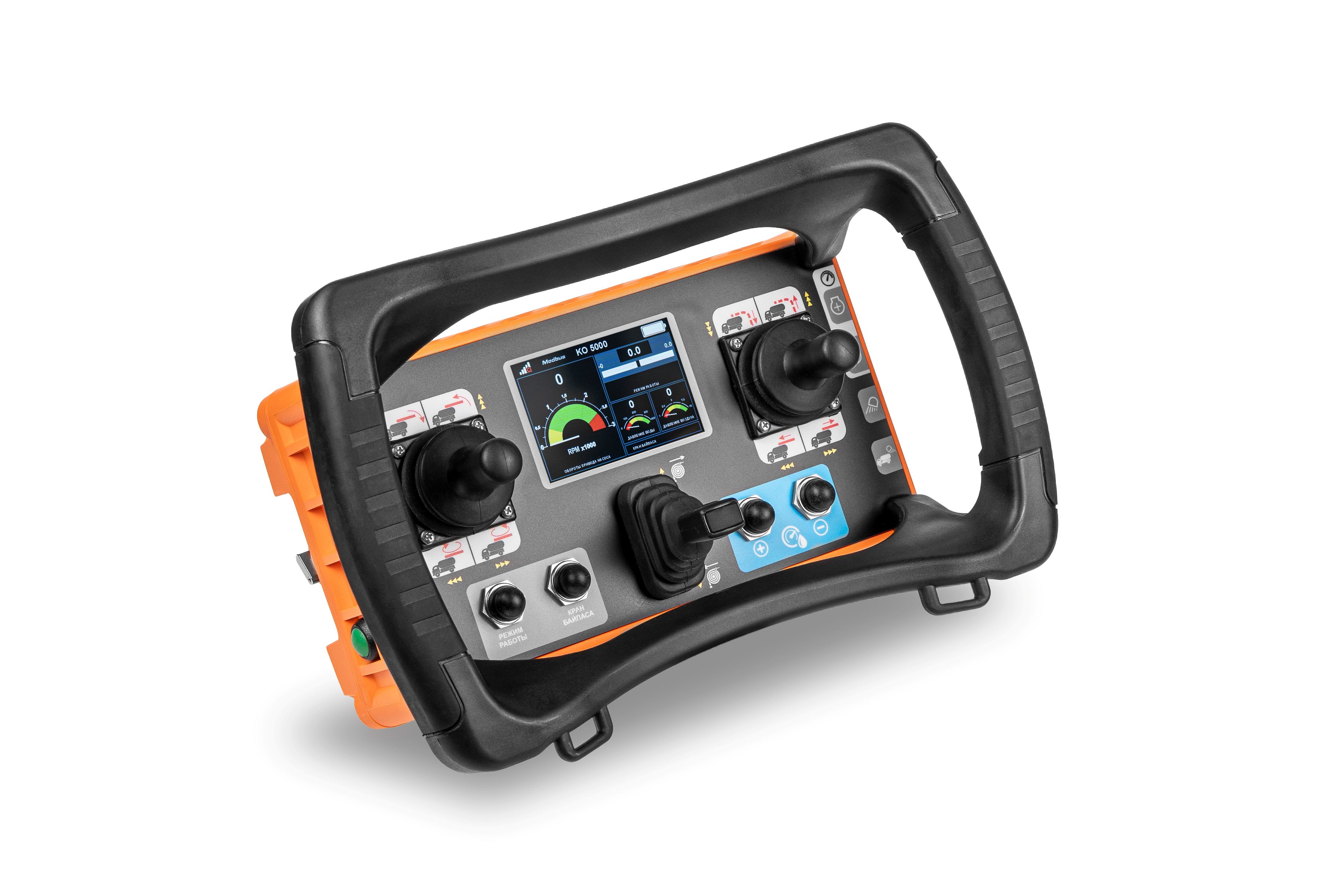

TITAN DM — промышленный многофункциональный пульт радиоуправления для специальной автомобильной техники, грузоподъёмного оборудования и промышленного оборудования. Пульт выполнен с эргономичной ударопрочной пластиковой рукоятью и рассчитан на управление большим количеством пропорциональных и дискретных функций.

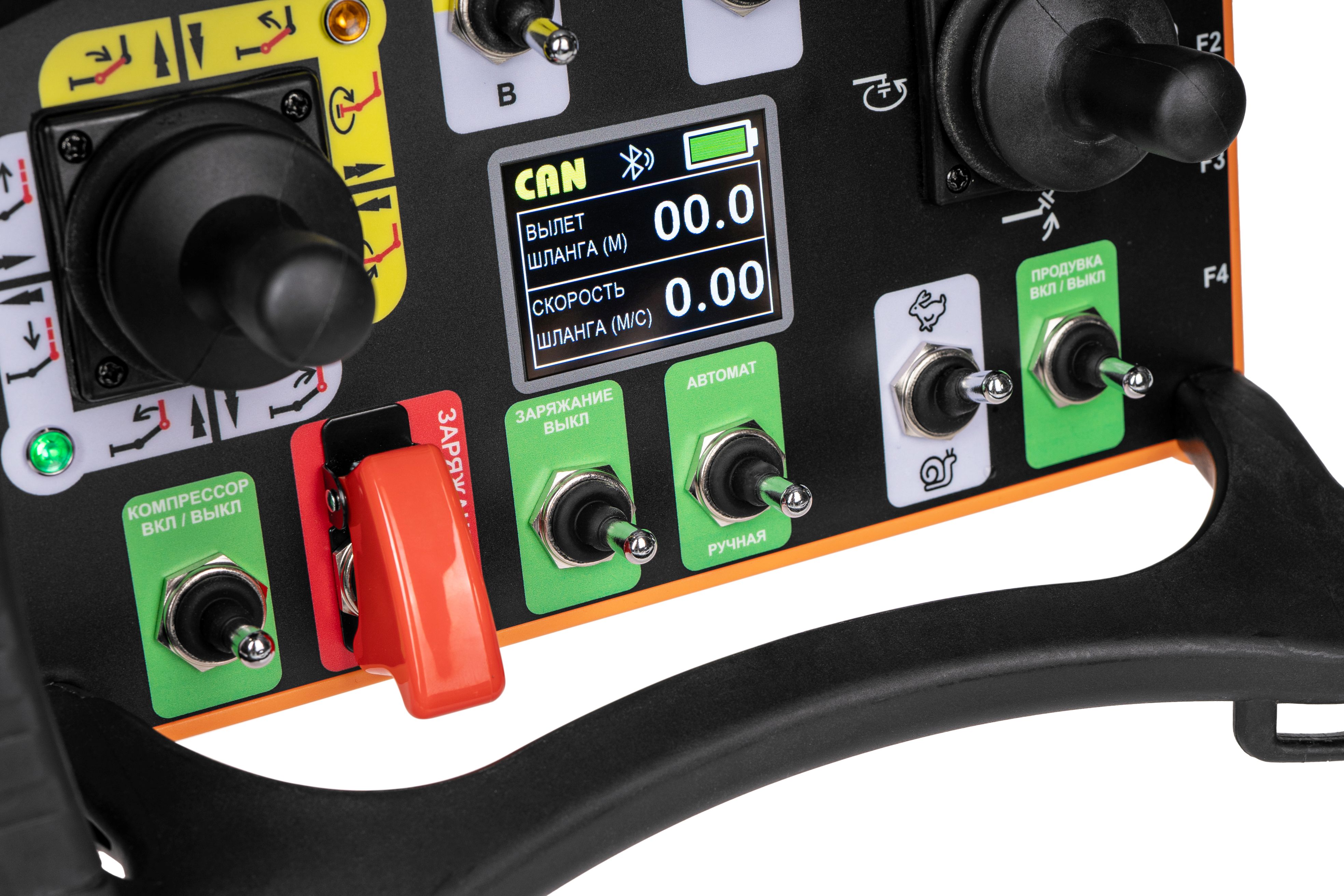

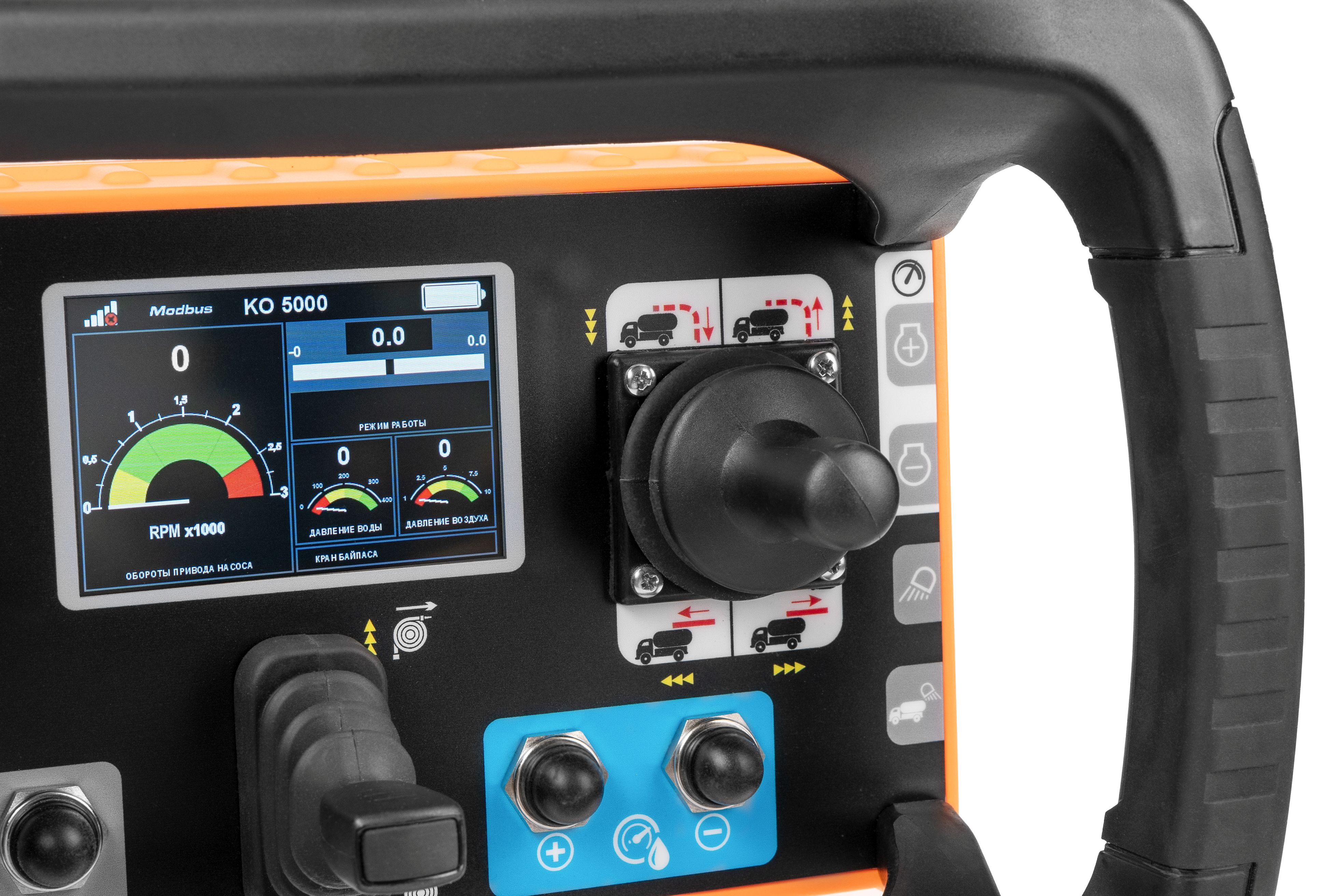

TITAN DM может оснащаться дисплеем диагональю 2,4–5 дюймов. Особенность исполнения — полноцветная защищённая наклейка на алюминиевой лицевой панели, позволяющая нанести графическое оформление и маркировку органов управления в соответствии с конфигурацией конкретного оборудования.

Основные характеристики

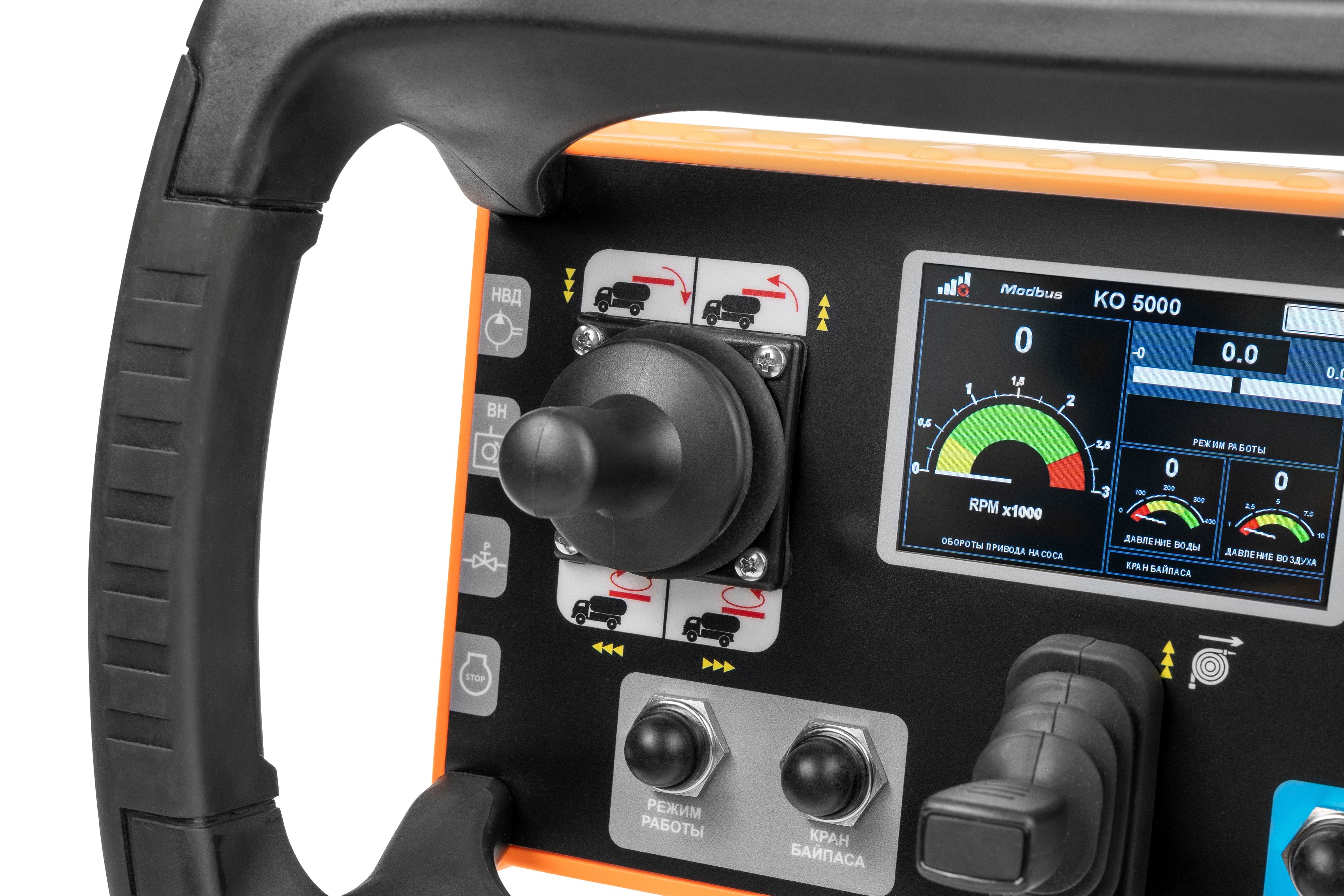

Конфигурация органов управления

TITAN DM рассчитан на системы, в которых оператору необходимо управлять большим количеством функций с одного пульта.

В зависимости от проекта на панели могут размещаться:

• джойстики;

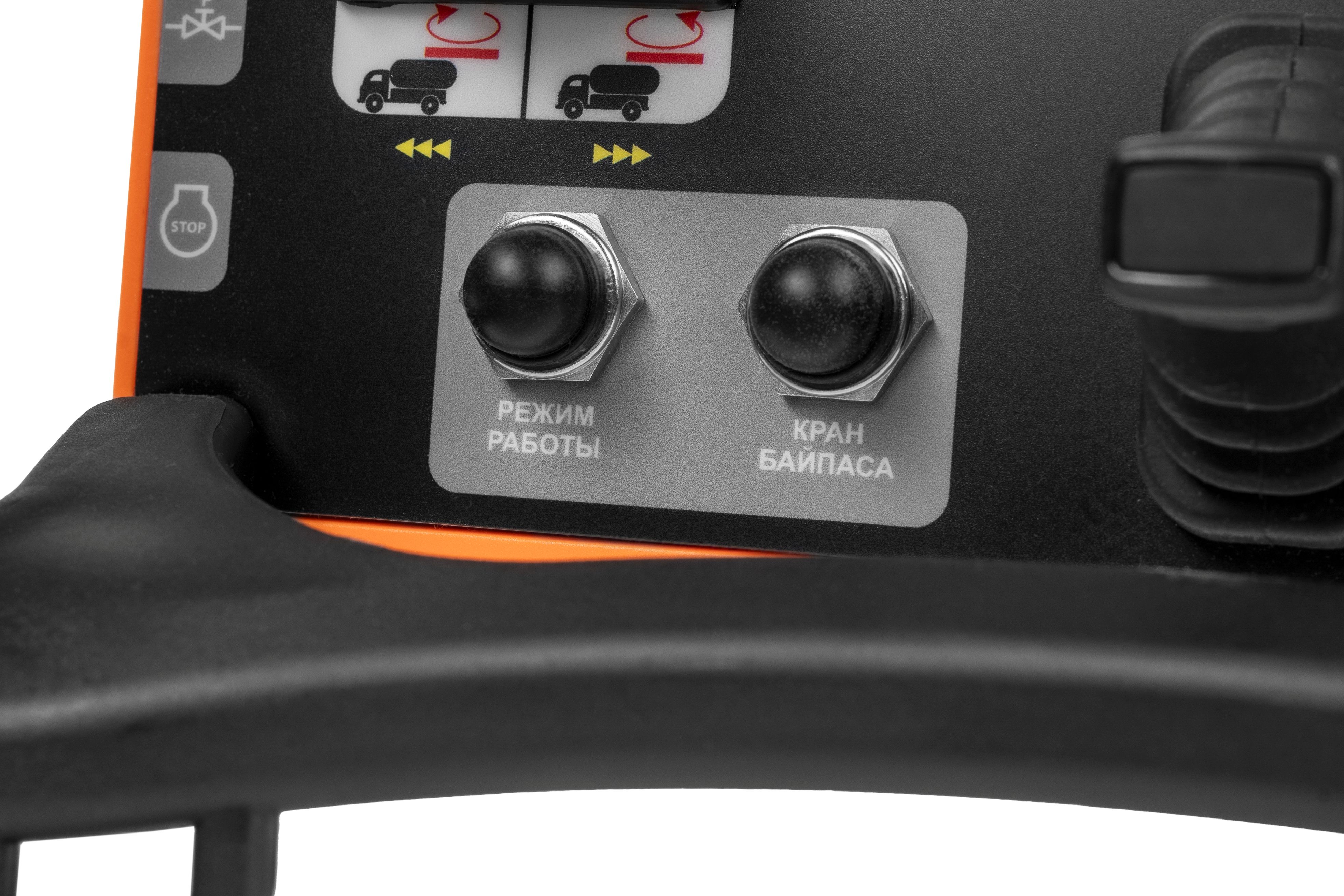

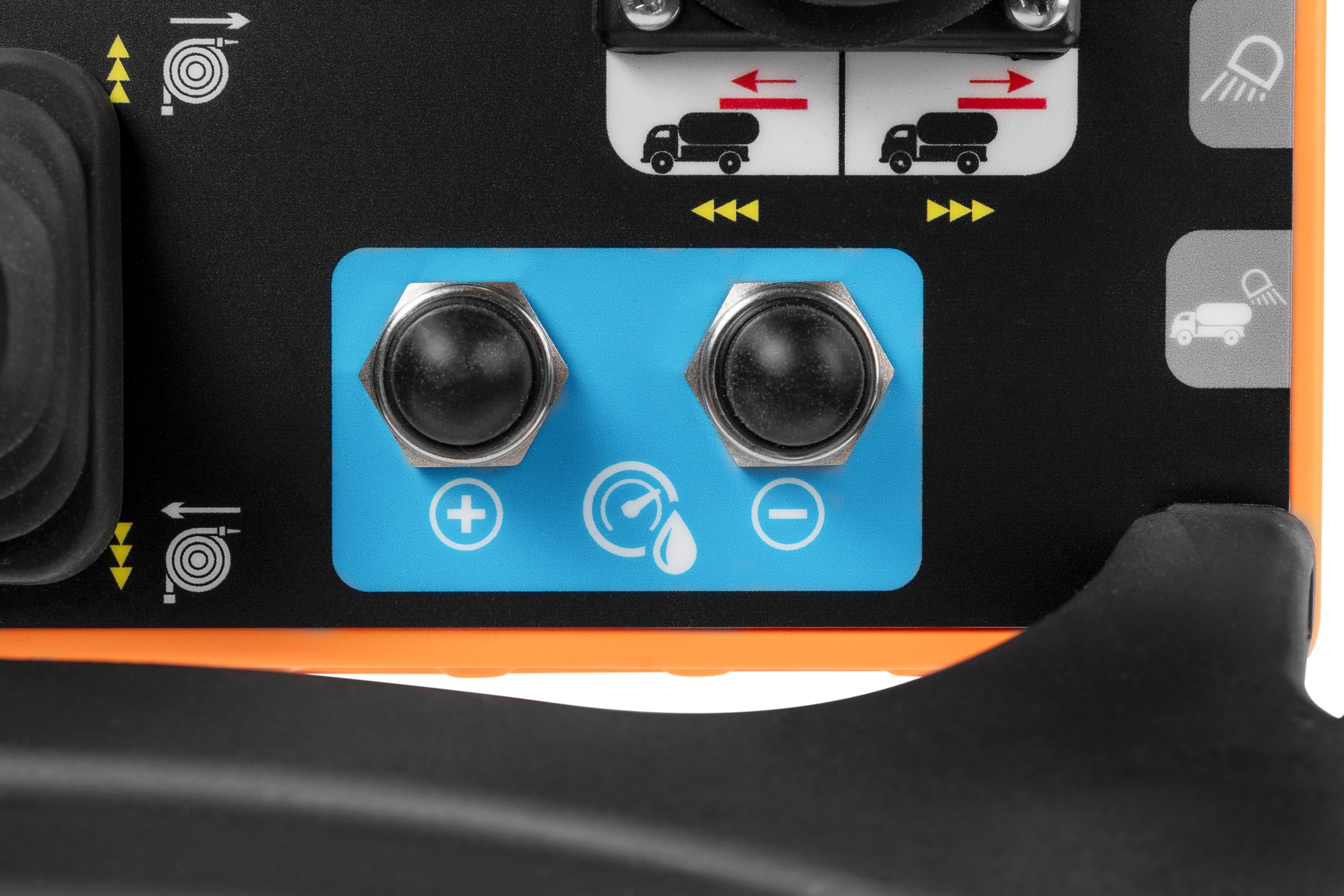

• кнопки;
• тумблеры;
• ключевые переключатели;
• двух- и трёхпозиционные переключатели;
• переключатели с возвратной пружиной;
• потенциометры;
• другие органы управления, необходимые для конкретной машины.

Всего может быть реализовано до 68 дискретных органов управления.

Количество, тип и расположение элементов определяются требованиями конкретного оборудования.

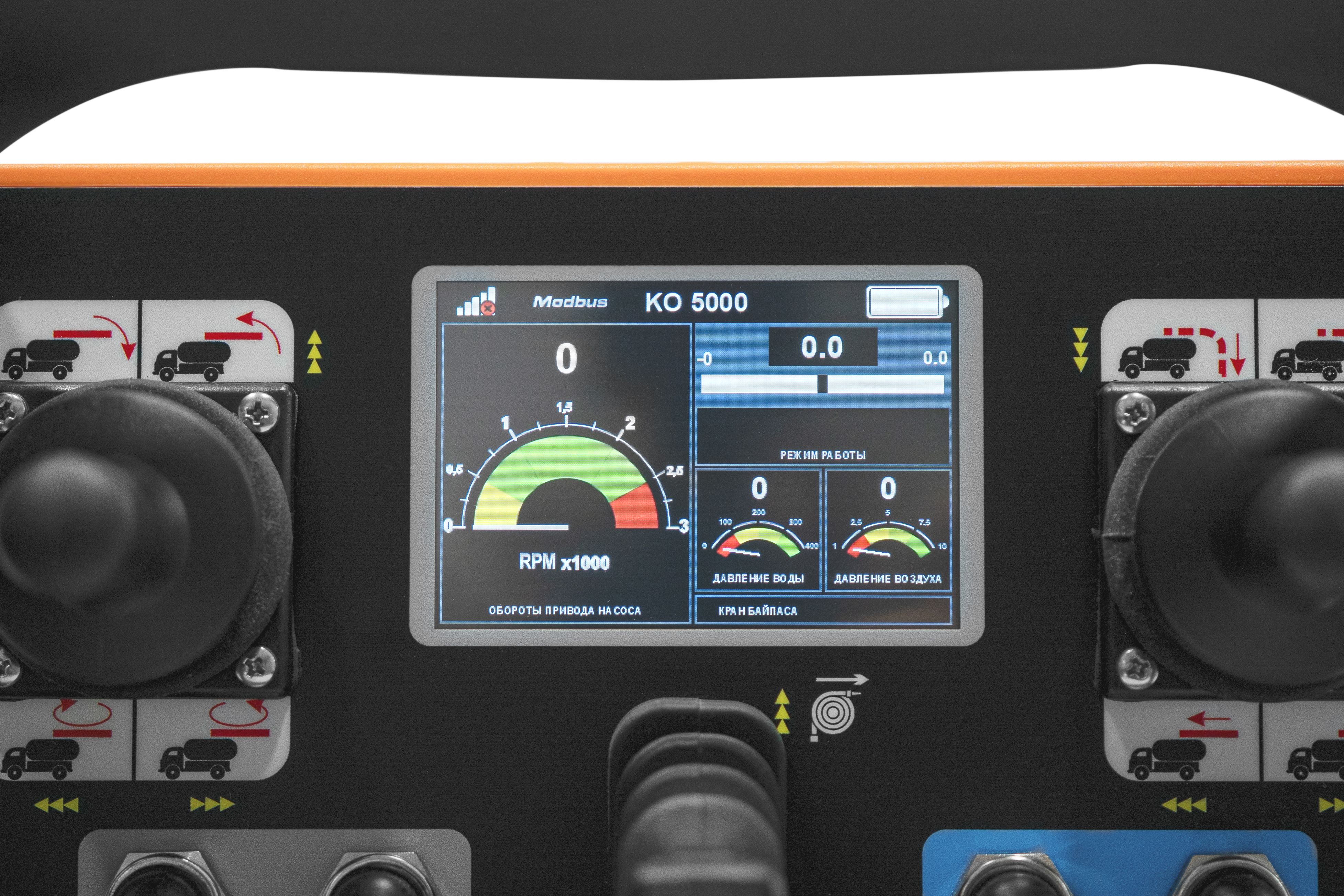

Дисплей и индикация

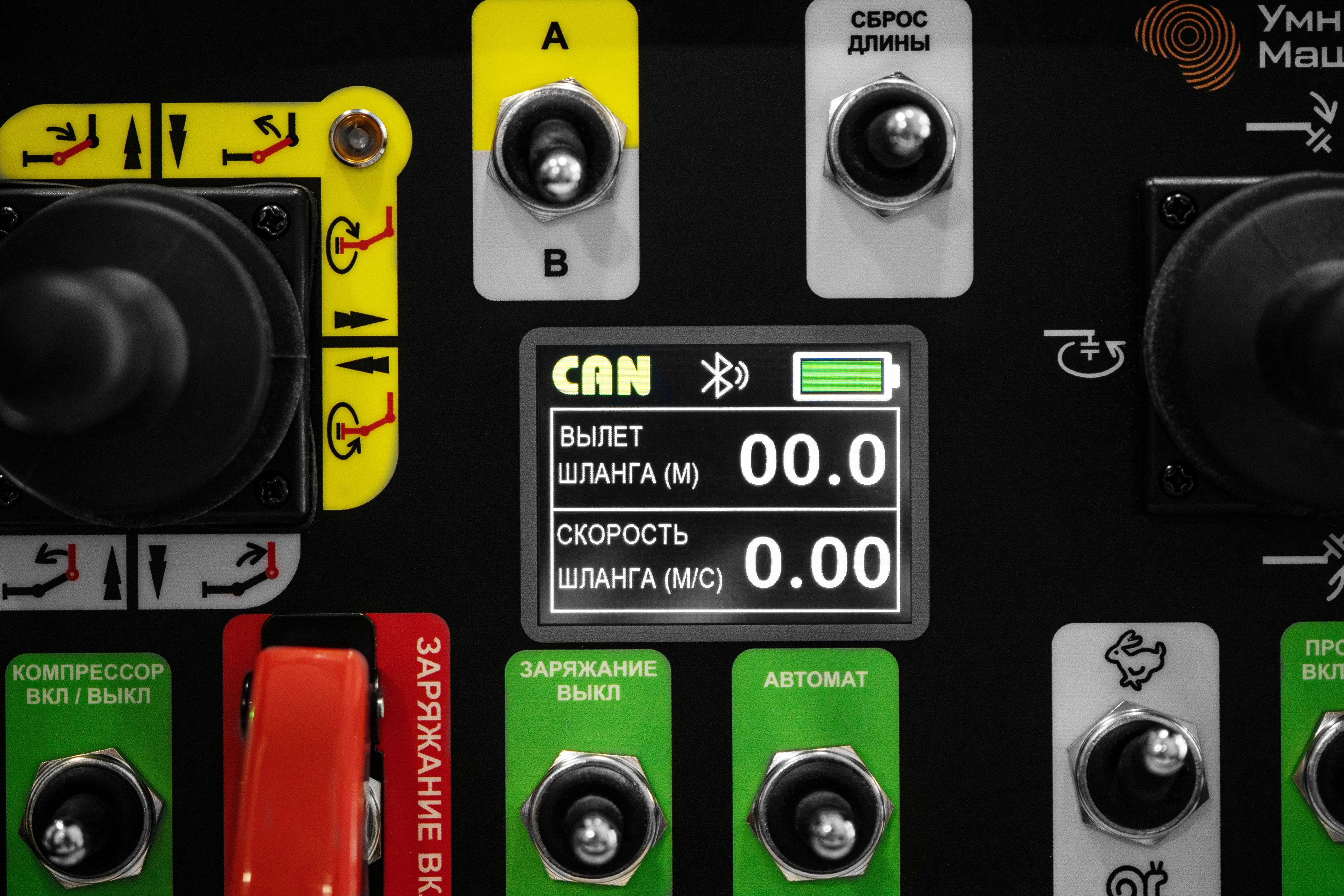

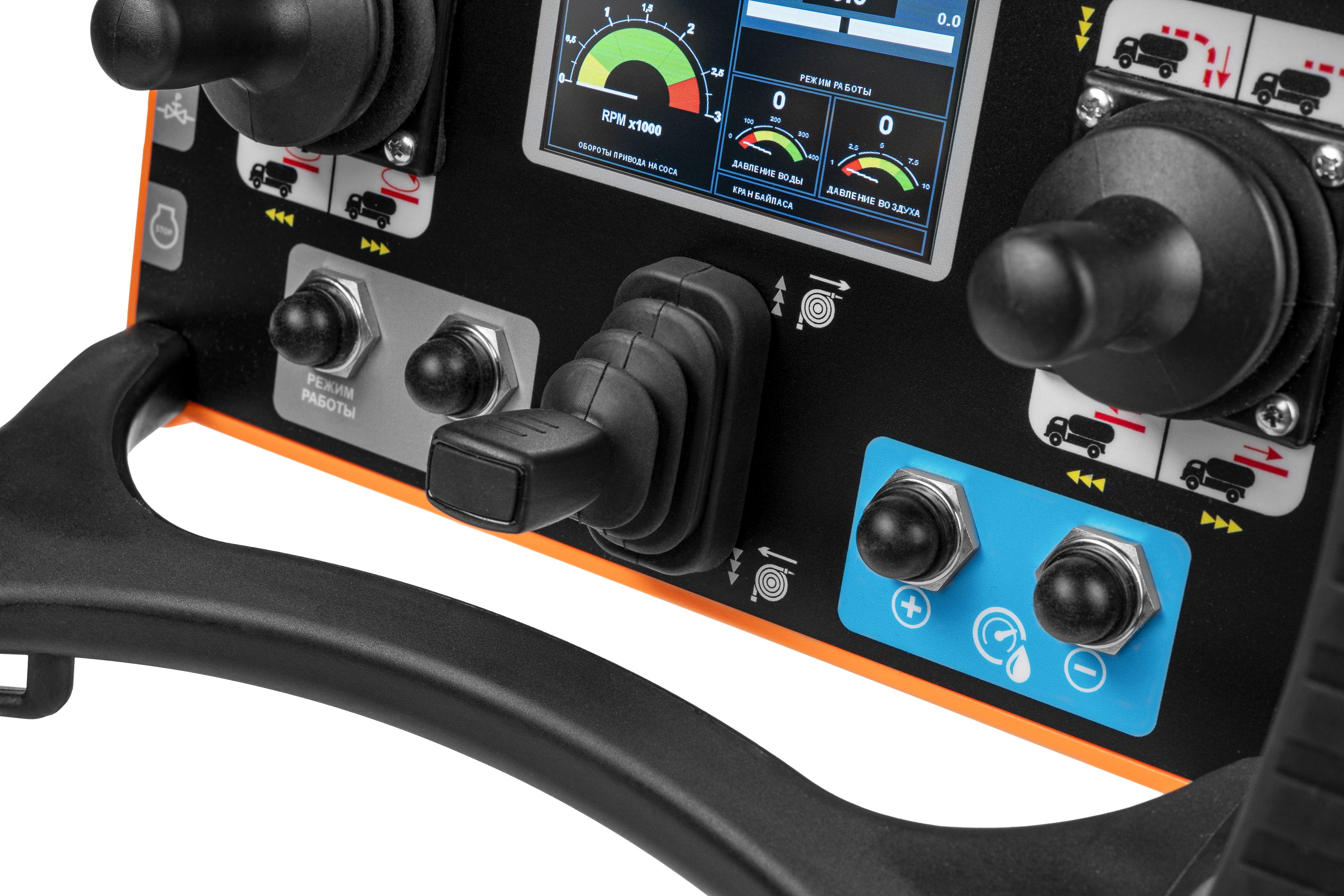

TITAN DM может оснащаться дисплеем диагональю 2,4–5 дюймов.

Дисплей используется для отображения информации о работе машины и параметров, предусмотренных системой управления.

На экране могут отображаться:

• параметры оборудования;
• рабочие режимы;
• состояние функций;
• предупреждения;
• диагностическая информация;
• данные от машины;
• другая информация, необходимая оператору.

Дополнительно предусмотрено до 10 светодиодных индикаторов.

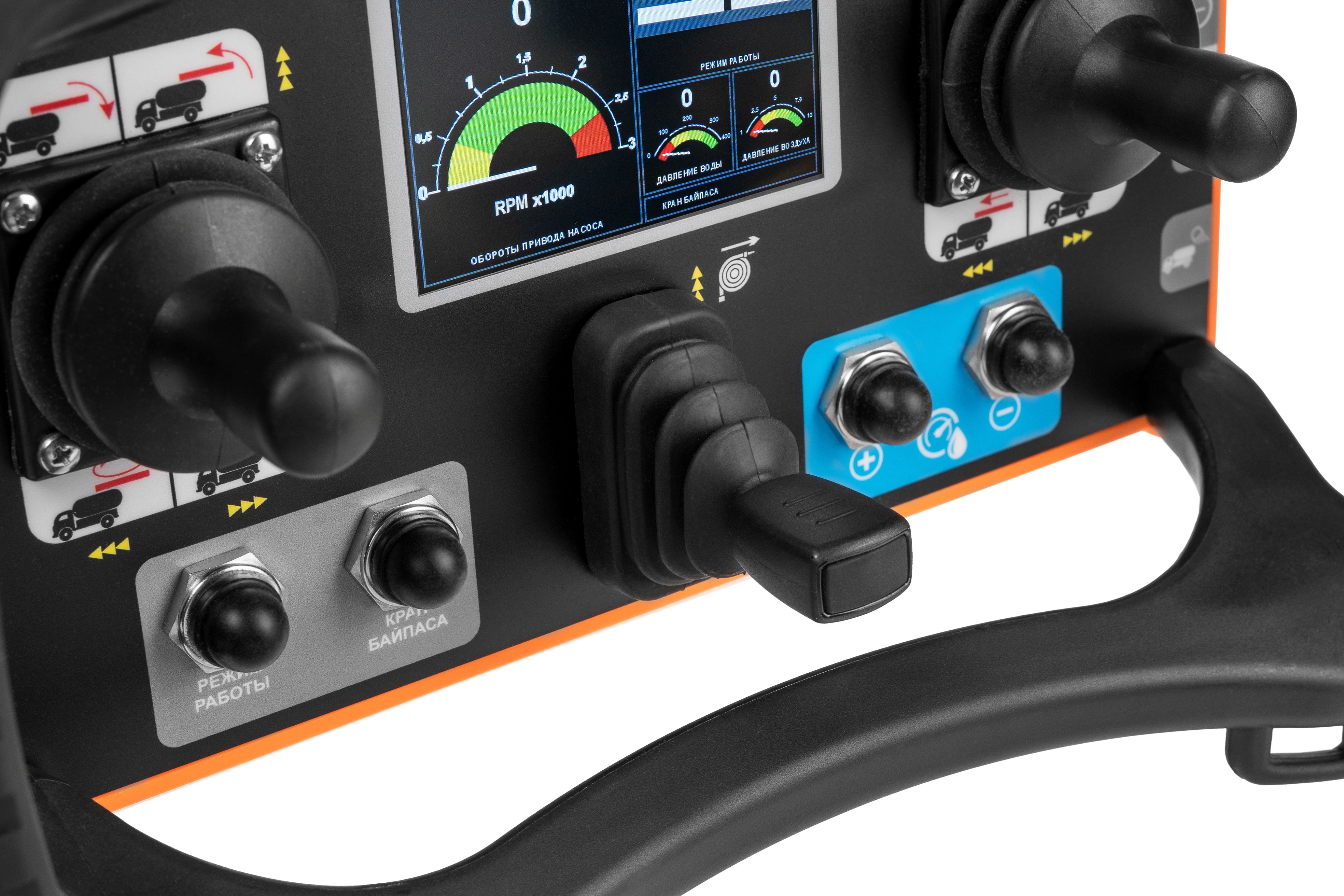

Пропорциональное управление

TITAN DM поддерживает до 10 пропорциональных каналов.

Для управления пропорциональными функциями могут использоваться одноосевые и двухосевые джойстики, а также потенциометры.

Пропорциональные органы управления могут использоваться для управления скоростью, направлением и положением исполнительных механизмов, включая гидравлические функции машины.

Сигнал пропорционального управления нормализуется в диапазоне 0–100.

Радиоканал

TITAN DM поддерживает работу в двух радиочастотных диапазонах:

• 410–441 МГц;
• 862–930 МГц.

Типовая рабочая частота для диапазона 410–441 МГц — 433 МГц.

Дальность радиосвязи составляет до 500 м на открытом пространстве при стандартной конфигурации.

Радиоканал является двунаправленным и поддерживает обратную связь.

При потере радиосвязи оборудование переводится в безопасное состояние.

Питание

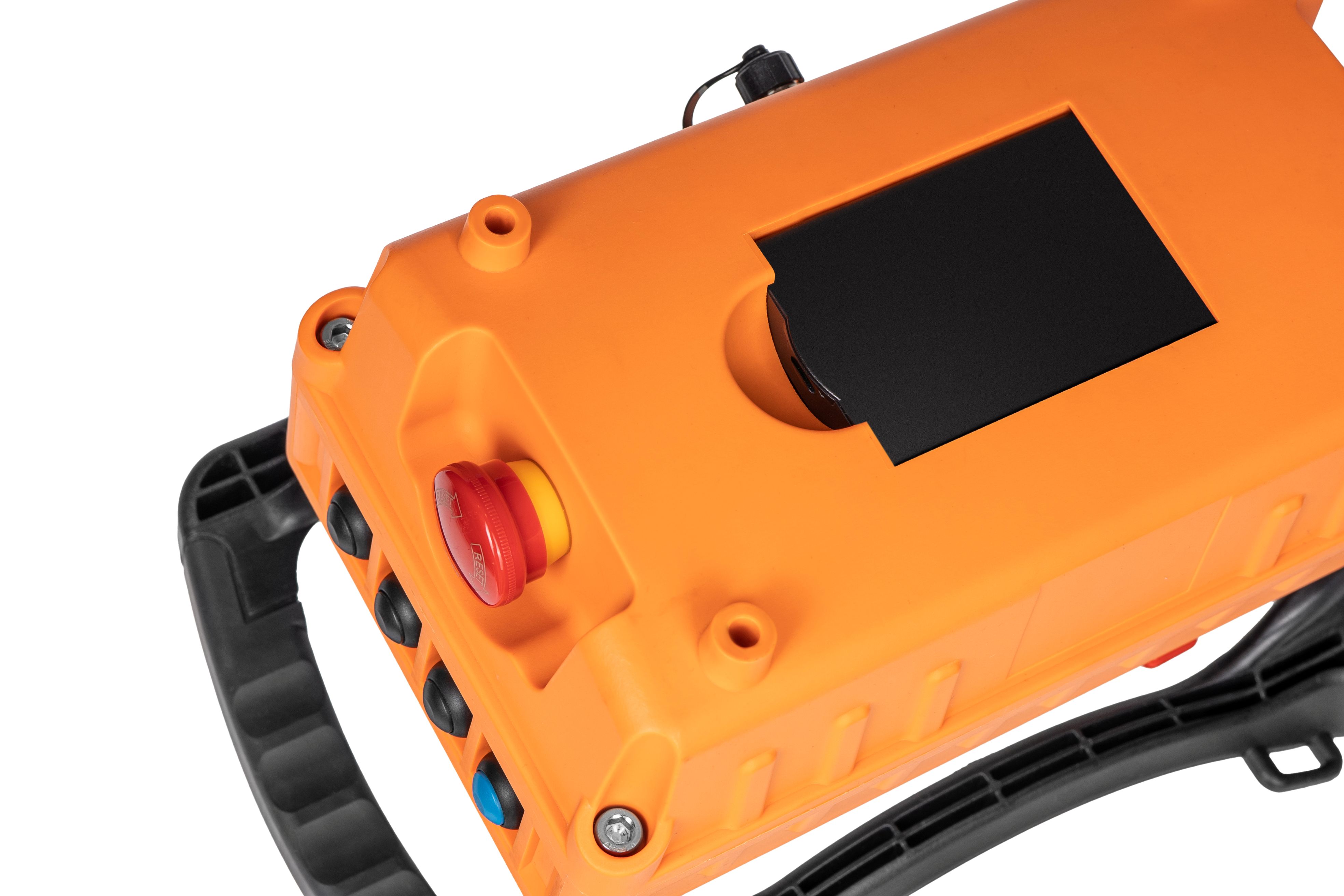

TITAN DM оснащается двумя сменными Li-Ion аккумуляторами:

• напряжение — 8,4 В;
• ёмкость — 2000 мА·ч;
• время работы — до 8 часов.

Аккумуляторы заменяются без разборки корпуса.

Зарядка осуществляется от источника 12–24 В или от сети 220 В.

Предусмотрены контроль уровня заряда и функция энергосбережения.

Безопасность

TITAN DM оснащается функциями безопасности для дистанционного управления промышленным оборудованием.

Предусмотрены:

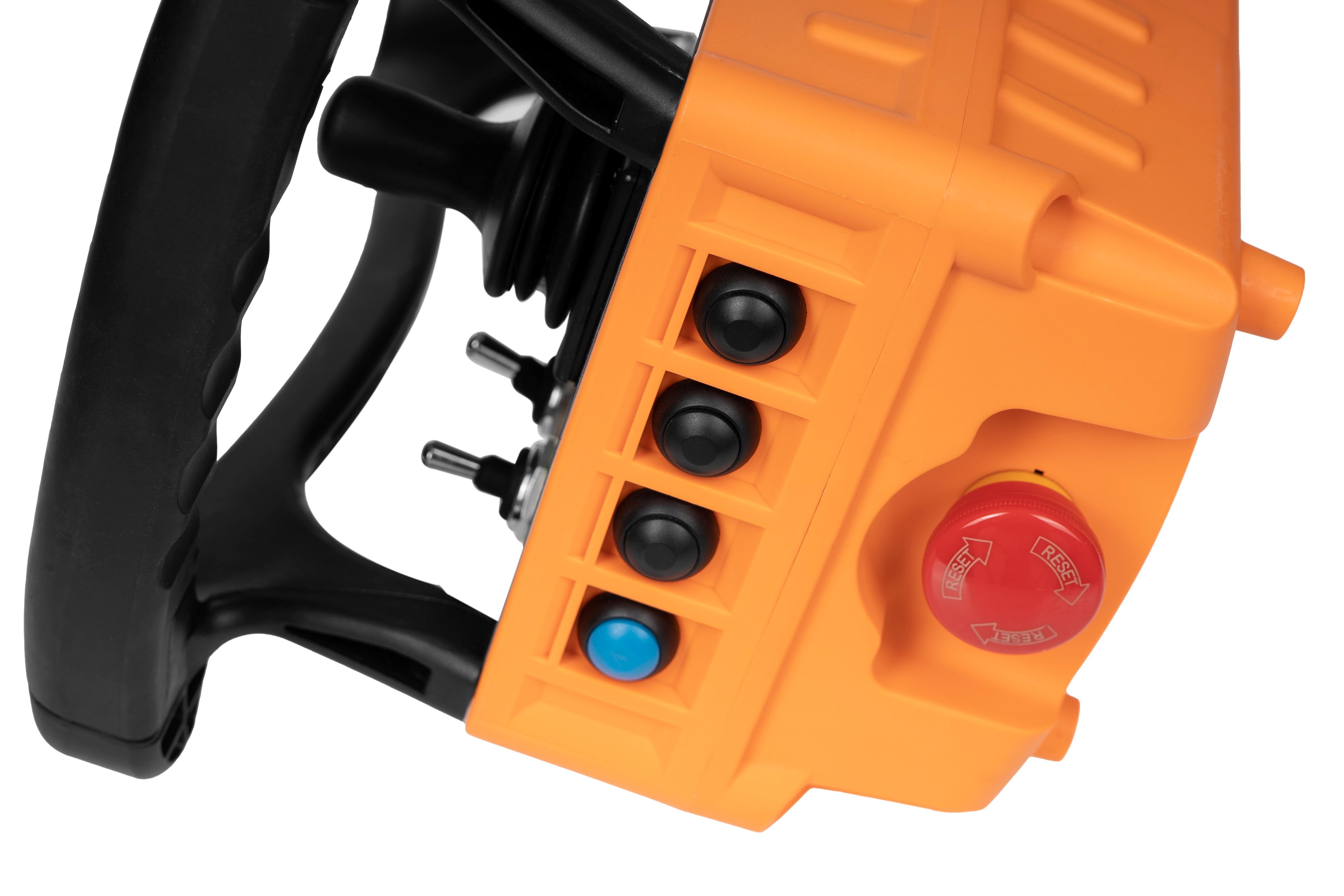

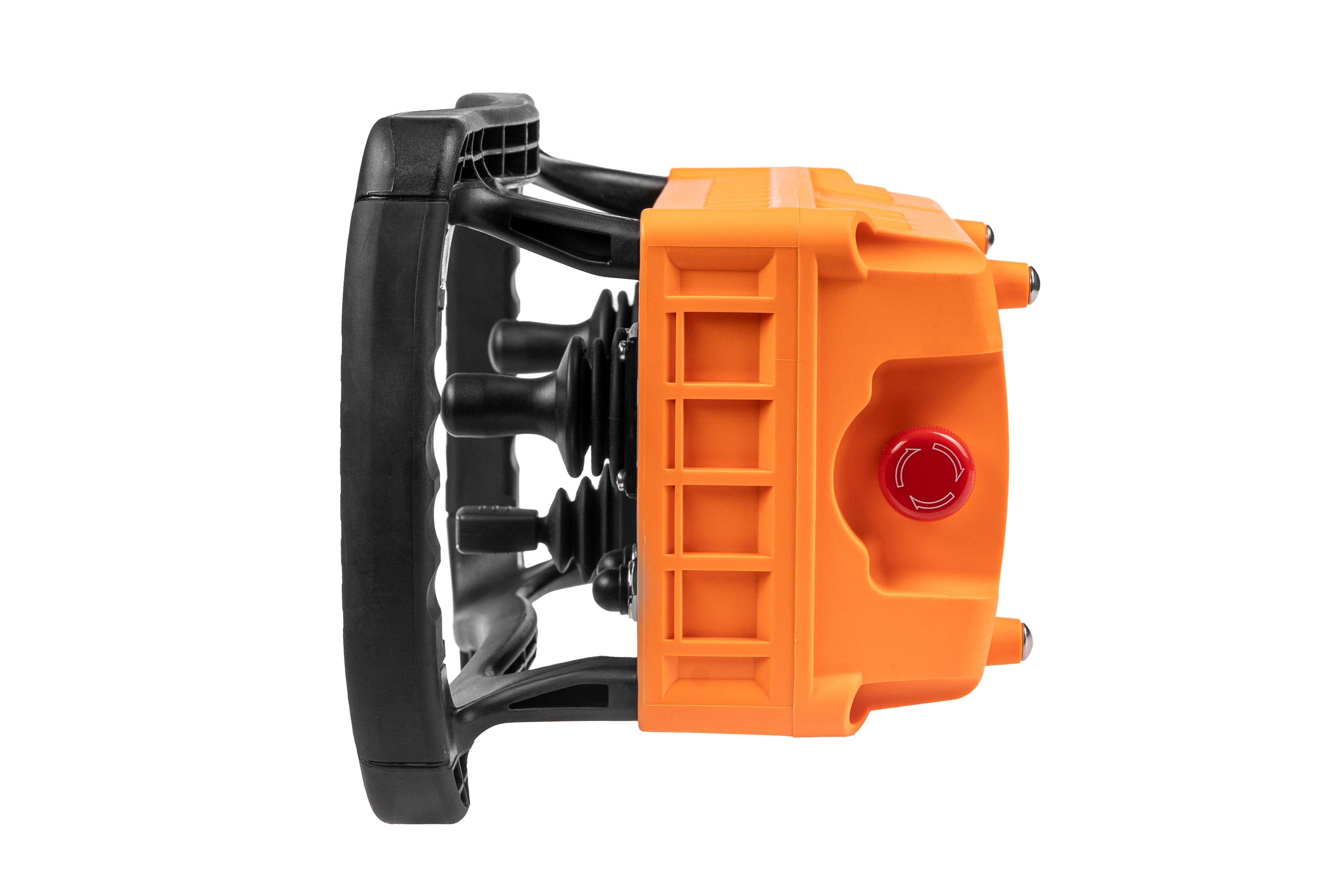

• аппаратная аварийная остановка;
• проверка положения джойстиков при запуске;
• обнаружение зажатых или неисправных органов управления;
• защита от случайной активации;
• контроль аккумулятора;
• контроль радиосвязи;
• контроль времени отсутствия связи;
• переход оборудования в безопасное состояние при потере связи;
• контроль наклона пульта.

Интерфейсы

TITAN DM поддерживает:

• CAN1;
• CAN2;
• RS-232;
• RS-485.

CAN-интерфейсы могут использоваться для передачи команд управления и обмена данными с контроллером машины.

Данные от оборудования могут использоваться для отображения информации на дисплее и реализации обратной связи.

Индивидуальная конфигурация

TITAN DM может адаптироваться под конкретную машину.

При разработке можно определить:

• количество и тип джойстиков;
• расположение джойстиков;
• количество кнопок и переключателей;
• тип используемых переключателей;
• количество потенциометров;
• расположение органов управления;
• количество и назначение светодиодных индикаторов;
• размер дисплея в диапазоне 2,4–5";
• графическое оформление лицевой панели;
• программную логику;
• состав отображаемой на дисплее информации.

Лицевая панель оформляется полноцветной защищённой наклейкой с графикой и маркировкой, согласованной с заказчиком.

Применение

TITAN DM предназначен для дистанционного управления специальной автомобильной техникой, промышленным оборудованием и машинами с большим количеством исполнительных механизмов.

Пульт может использоваться для:

• краноманипуляторных установок (КМУ);
• автокранов;
• грузоподъёмного оборудования;
• коммунальной техники;
• дорожной техники;
• буровых установок;
• специальной автомобильной техники;
• машин с гидравлическими исполнительными механизмами;
• промышленного оборудования;
• технологических установок;
• сложных машин с большим количеством функций управления.

Дисплей позволяет выводить оператору информацию о состоянии и параметрах управляемого оборудования.

Разработка и производство

TITAN DM разрабатывается и производится компанией «Умные Машины».

На этапе разработки определяется конфигурация органов управления, размер и состав информации на дисплее, графическое оформление лицевой панели, назначение каналов и программная логика.

После согласования конфигурации пульт может изготавливаться серийно.

FAQ

Какой дисплей можно установить в TITAN DM?

Доступны варианты с дисплеем диагональю 2,4–5 дюймов.

Чем оформляется лицевая панель TITAN DM?

Алюминиевая лицевая панель оформляется полноцветной защищённой наклейкой.

Сколько пропорциональных каналов поддерживает TITAN DM?

До 10 пропорциональных каналов.

Сколько дискретных органов управления можно установить?

До 68 дискретных органов управления.

Для какой техники подходит TITAN DM?

Для КМУ, автокранов, грузоподъёмной, коммунальной, дорожной и буровой техники, специальной автомобильной техники и промышленного оборудования.

Можно ли выводить параметры машины на дисплей?

Да. Состав отображаемой информации определяется при разработке системы.
