TITAN DP — промышленный пульт радиоуправления с дисплеем 2,4–5 дюймов для специальной автомобильной техники, грузоподъёмного оборудования и промышленного оборудования. Пульт поддерживает до 10 пропорциональных каналов и 68 дискретных органов управления, до 10 светодиодных индикаторов и двунаправленную радиосвязь.
Алюминиевая лицевая панель оформляется методом полноцветной прямой печати, что позволяет реализовать индивидуальную графику и маркировку органов управления непосредственно на панели.
Нужен промышленный радиопульт с дисплеем и индивидуальной лицевой панелью для КМУ, спецтехники или промышленного оборудования? Спроектируем и изготовим TITAN DP под вашу машину.

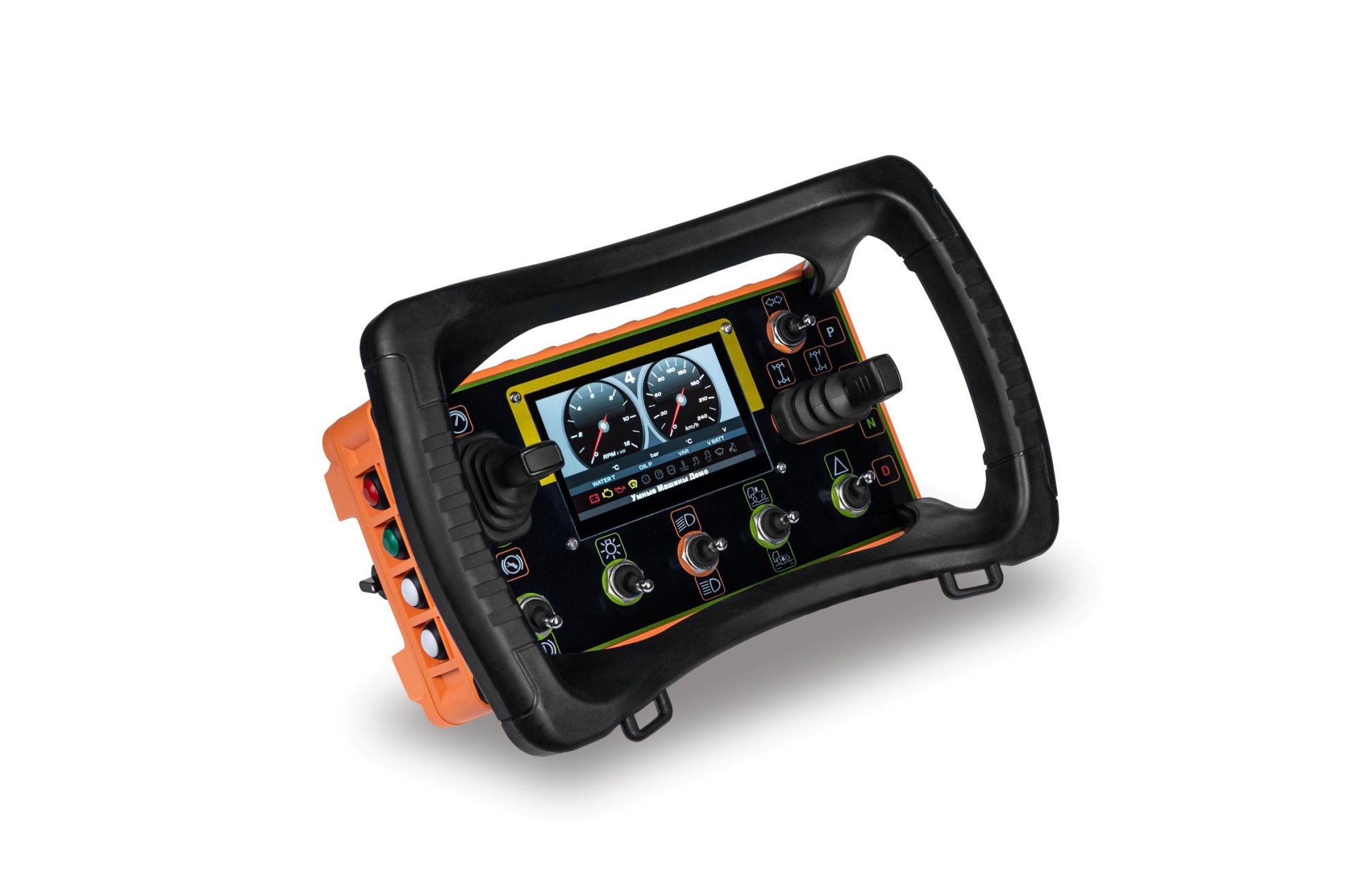

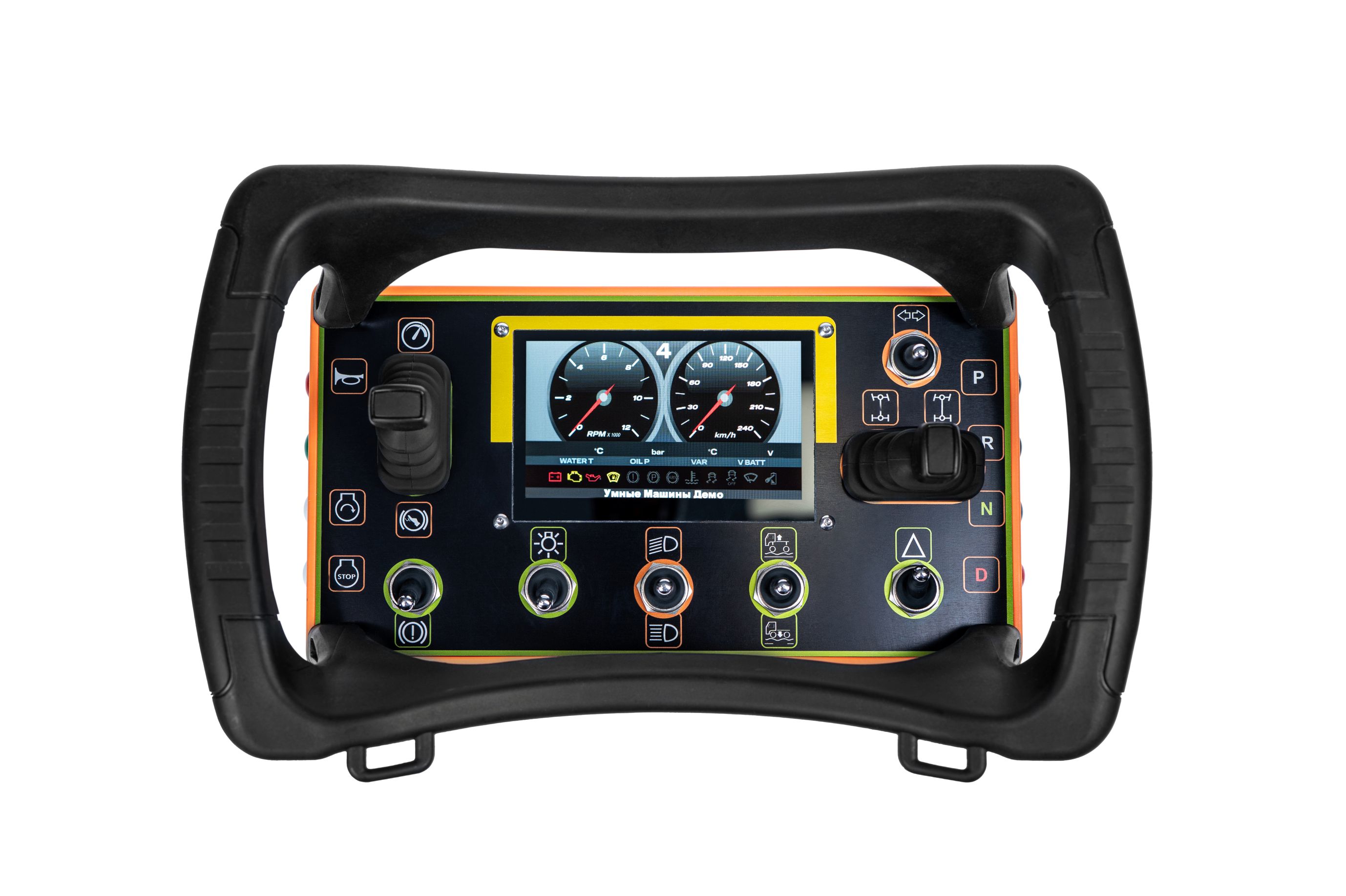

Промышленный пульт радиоуправления TITAN DP

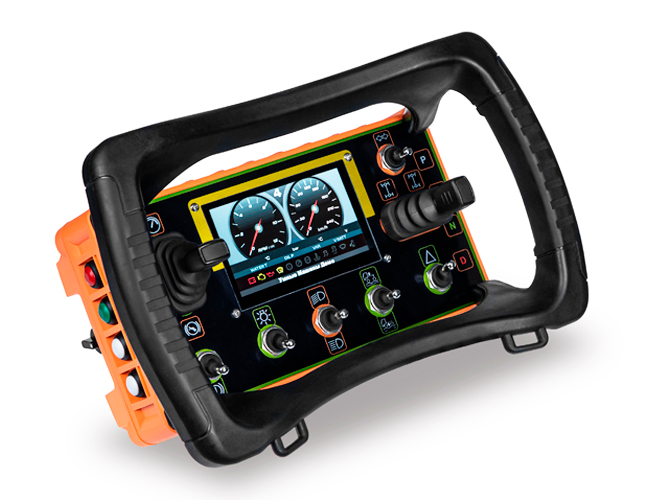

TITAN DP — промышленный многофункциональный пульт радиоуправления для специальной автомобильной техники, грузоподъёмного оборудования и промышленного оборудования. Пульт выполнен с эргономичной ударопрочной пластиковой рукоятью и рассчитан на управление большим количеством пропорциональных и дискретных функций.
TITAN DP может оснащаться дисплеем диагональю 2,4–5 дюймов. Отличительная особенность исполнения — полноцветная прямая печать на алюминиевой лицевой панели, позволяющая наносить графику и маркировку непосредственно на поверхность панели.
Основные характеристики
| Параметр | TITAN DP |
|---|---|
| Тип | Промышленный пульт радиоуправления |
| Исполнение | С эргономичной рукоятью |
| Габаритные размеры | 305 × 220 × 175 мм |
| Вес | Уточняется |
| Корпус | ABS-пластик |
| Рукоять | Эргономичная ударопрочная пластиковая |
| Лицевая панель | Алюминий |
| Оформление лицевой панели | Полноцветная прямая печать |
| Степень защиты | IP65 |
| Рабочая температура | -30…+85 °C |
| Температура хранения | -30…+85 °C |
| Дисплей | 2,4–5" |
| Пропорциональные каналы | До 10 |
| Дискретные органы управления | До 68 |
| Светодиодная индикация | До 10 LED |
| Переключатели | Кнопки, тумблеры, ключевые и многопозиционные переключатели |
| Аварийная остановка | Да |
| Датчик наклона | Да |
| Радиочастотный диапазон | 410–441 МГц / 862–930 МГц |
| Типовая частота | 433 МГц |
| Дальность связи | До 500 м на открытом пространстве |
| Радиосвязь | Двунаправленная |
| Обратная связь | Да |
| Питание | Li-Ion, 8,4 В, 2000 мА·ч |
| Аккумуляторы | 2 шт. |
| Время работы | До 8 часов |
| Зарядка | 12–24 В / 220 В |
| Интерфейсы | CAN1, CAN2, RS-232, RS-485 |
| Конфигурация | Индивидуальная, под задачу заказчика |
Конфигурация органов управления
TITAN DP рассчитан на системы управления с большим количеством функций.
На панели могут размещаться:
- джойстики;
- кнопки;
- тумблеры;
- ключевые переключатели;
- двух- и трёхпозиционные переключатели;
- переключатели с возвратной пружиной;
- потенциометры;
- другие органы управления, необходимые для конкретного оборудования.
Всего может быть реализовано до 68 дискретных органов управления.
Количество, тип и расположение элементов определяются требованиями конкретной машины.

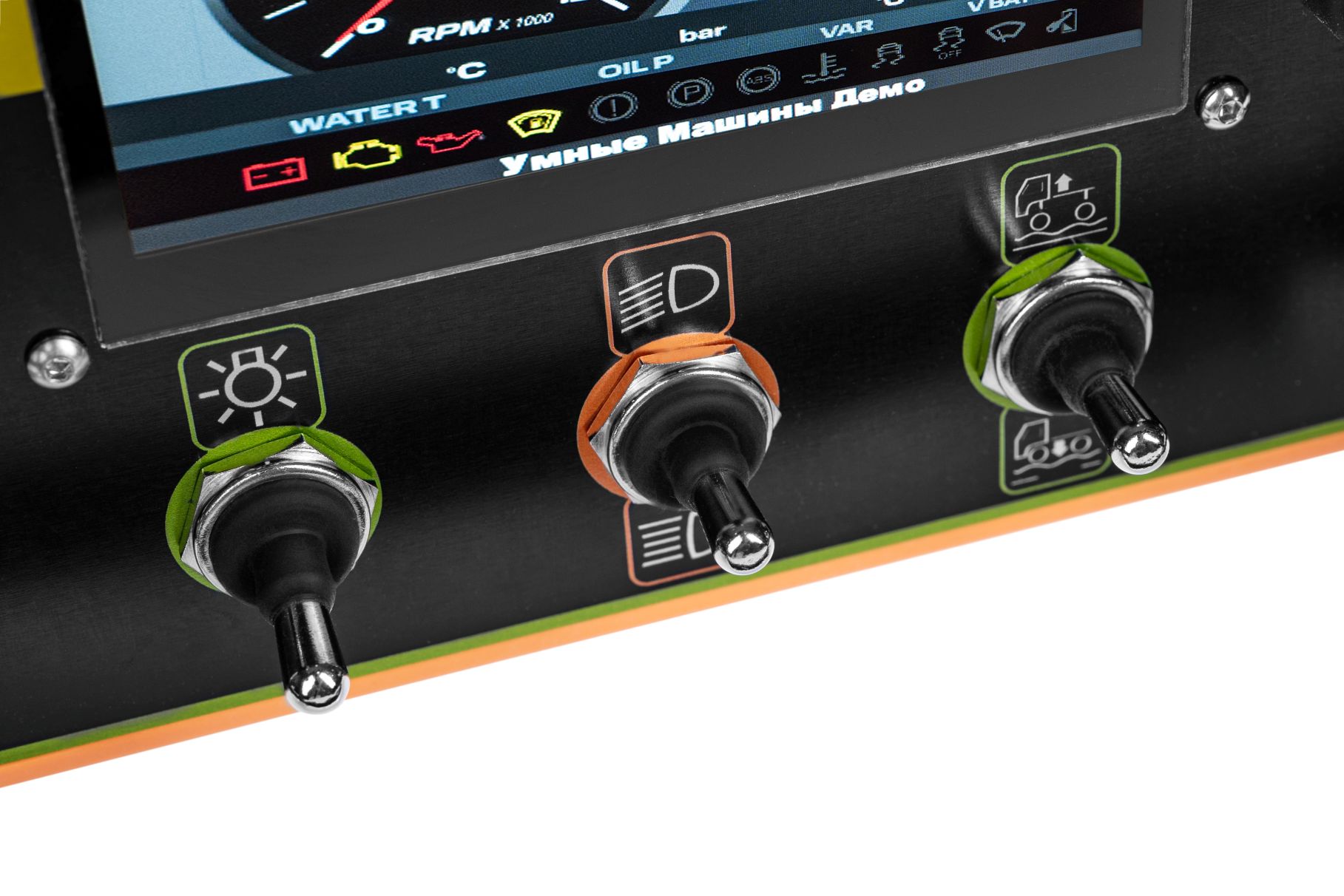

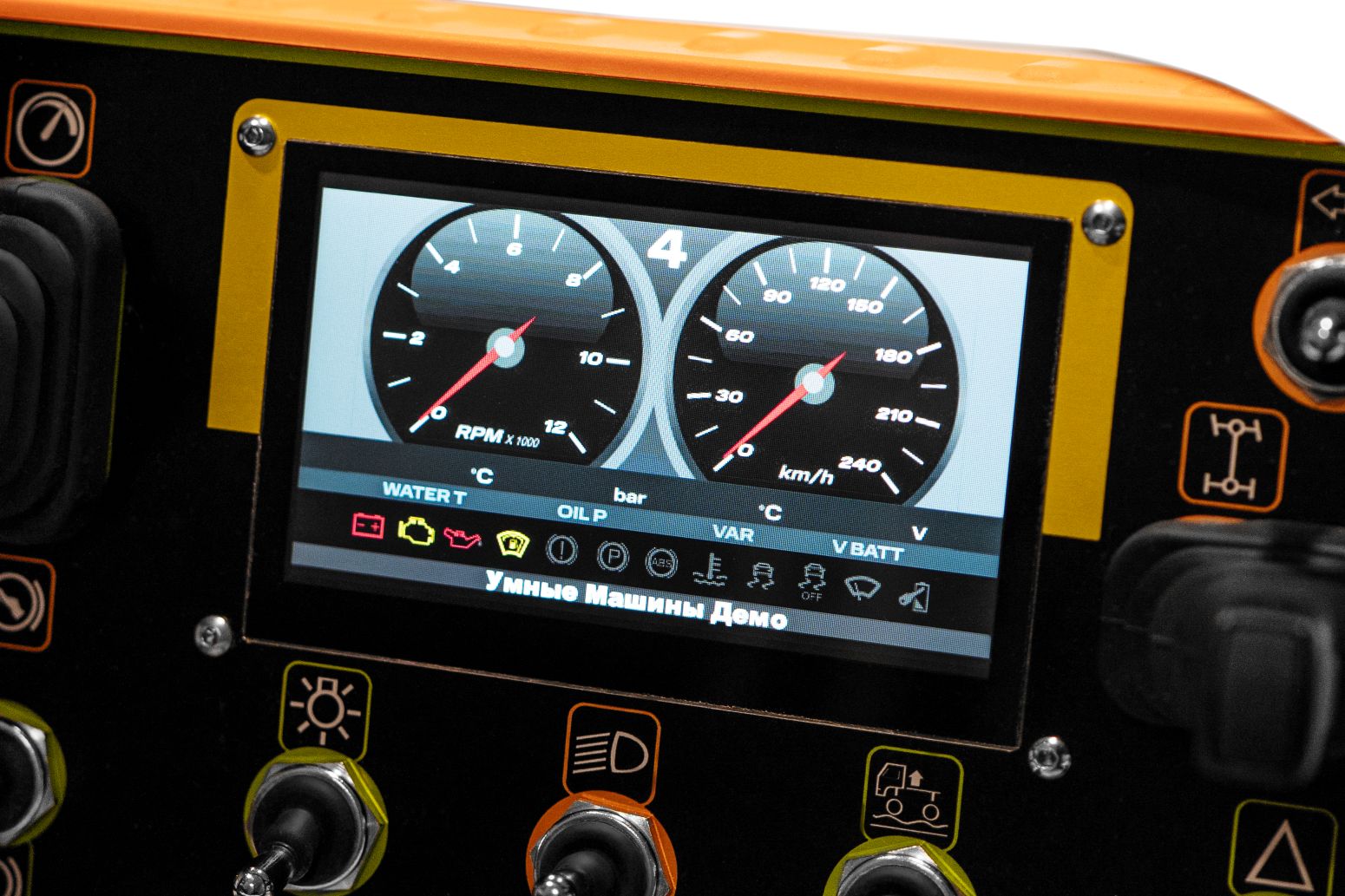

Дисплей и индикация
TITAN DP может оснащаться дисплеем диагональю 2,4–5 дюймов.
Дисплей используется для отображения информации о состоянии машины, рабочих параметрах и других данных, предусмотренных системой управления.
На дисплее могут отображаться:
- параметры оборудования;
- рабочие режимы;
- состояние функций;
- предупреждения;
- диагностическая информация;
- данные от машины;
- другая информация, необходимая оператору.
Дополнительно предусмотрено до 10 светодиодных индикаторов.

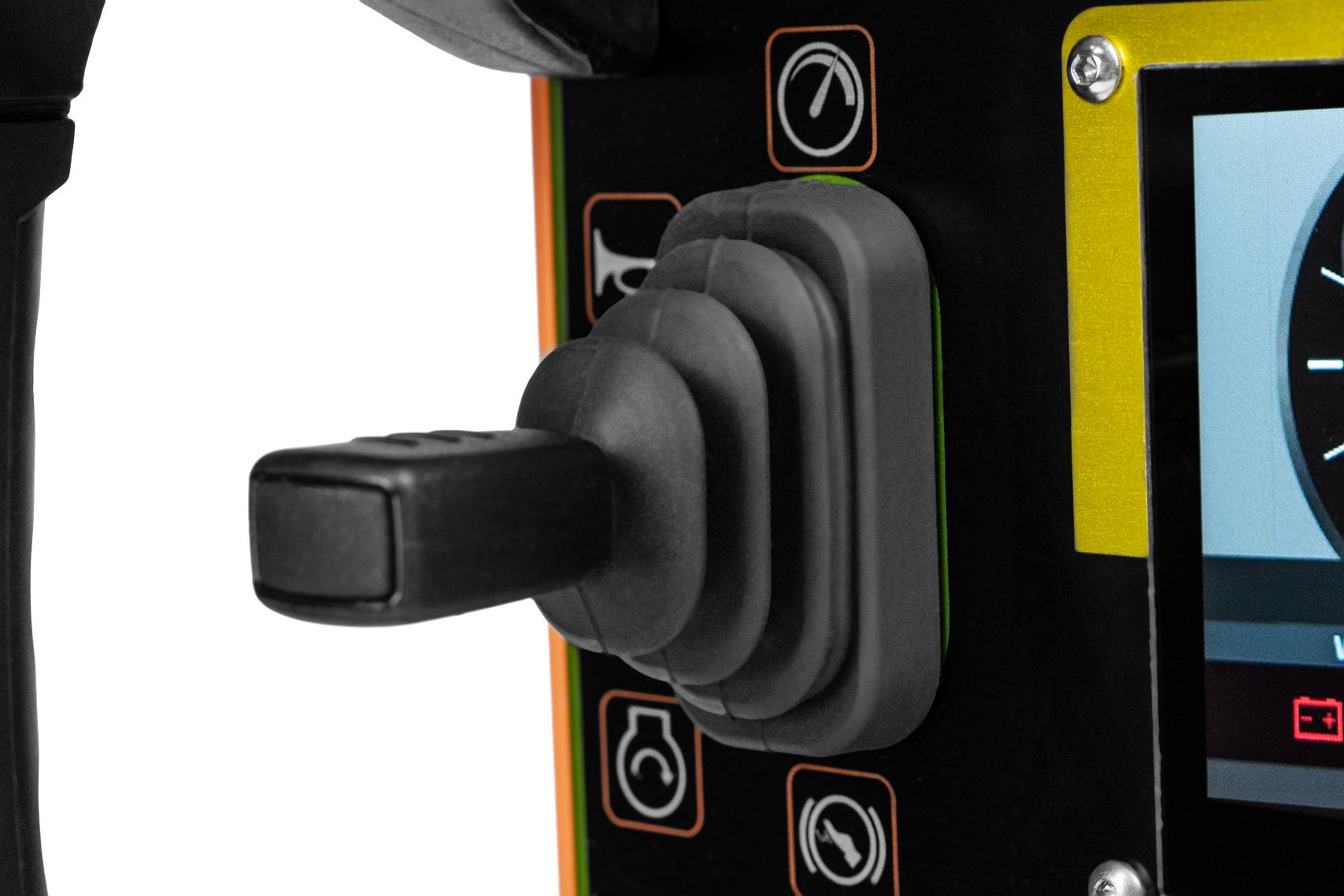

Пропорциональное управление
TITAN DP поддерживает до 10 пропорциональных каналов.
Для управления пропорциональными функциями могут использоваться одноосевые и двухосевые джойстики, а также потенциометры.
Пропорциональные органы управления могут использоваться для управления скоростью, направлением и положением исполнительных механизмов машины, включая гидравлические функции.
Сигнал пропорционального управления нормализуется в диапазоне 0–100.
Радиоканал
TITAN DP поддерживает работу в двух радиочастотных диапазонах:
- 410–441 МГц;
- 862–930 МГц.
Типовая рабочая частота для диапазона 410–441 МГц — 433 МГц.
Дальность радиосвязи составляет до 500 м на открытом пространстве при стандартной конфигурации.
Радиоканал является двунаправленным и поддерживает обратную связь.
При потере радиосвязи управляемое оборудование переводится в безопасное состояние.
Питание

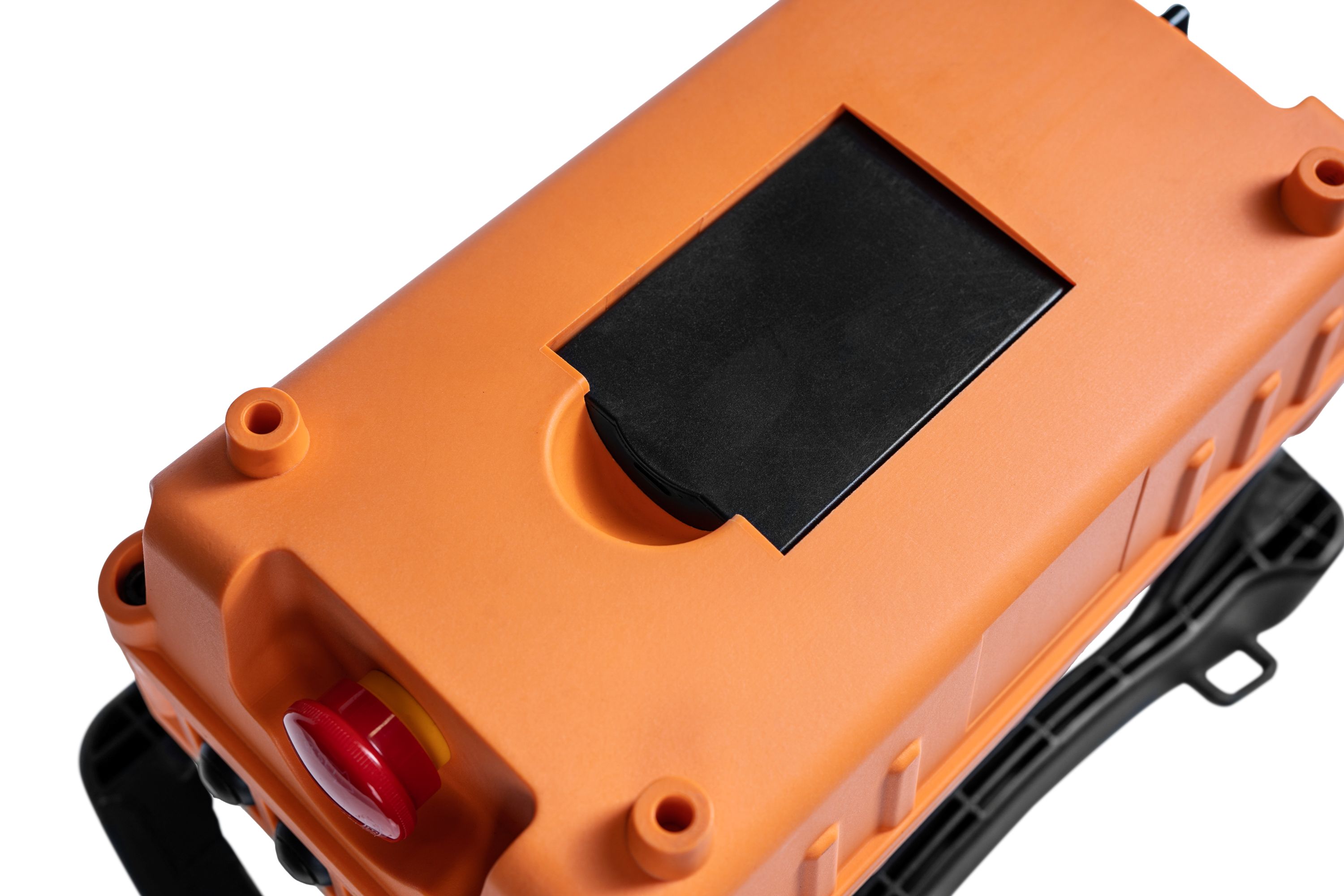

TITAN DP оснащается двумя сменными Li-Ion аккумуляторами:
- напряжение — 8,4 В;
- ёмкость — 2000 мА·ч;
- время работы — до 8 часов.
Аккумуляторы заменяются без разборки корпуса.
Зарядка осуществляется от источника 12–24 В или от сети 220 В.
Предусмотрены контроль уровня заряда и функция энергосбережения.

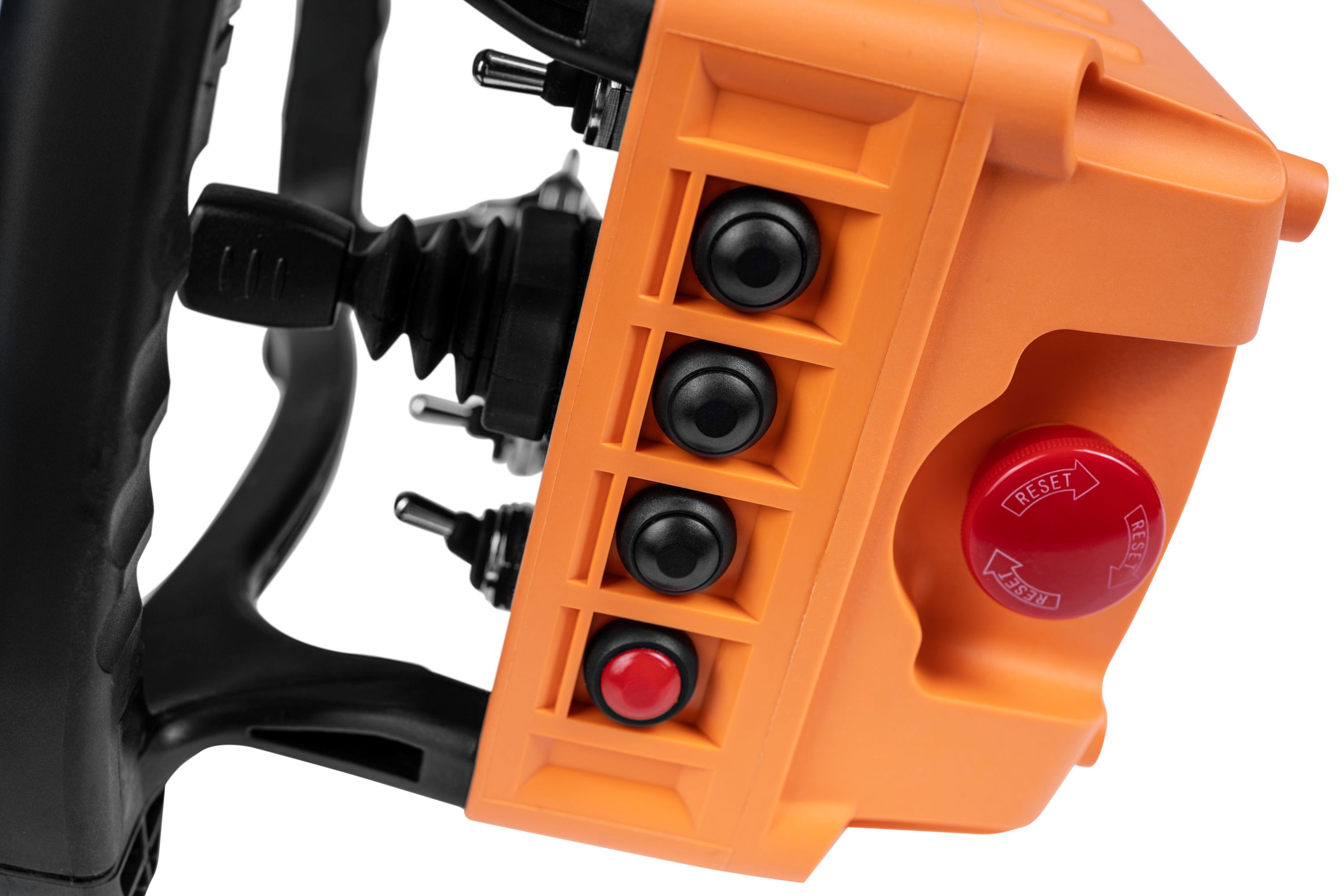

Безопасность
TITAN DP оснащается функциями безопасности для дистанционного управления промышленным оборудованием.
Предусмотрены:
- аппаратная аварийная остановка;
- проверка положения джойстиков при запуске;
- обнаружение зажатых или неисправных органов управления;
- защита от случайной активации;
- контроль аккумулятора;
- контроль радиосвязи;
- контроль времени отсутствия связи;
- переход оборудования в безопасное состояние при потере связи;
- контроль наклона пульта.
Интерфейсы
TITAN DP поддерживает:
- CAN1;
- CAN2;
- RS-232;
- RS-485.
CAN-интерфейсы могут использоваться для передачи команд управления и обмена данными с контроллером машины.
Данные от оборудования могут использоваться для отображения информации на дисплее и реализации обратной связи.
Индивидуальная конфигурация
TITAN DP может адаптироваться под конкретную машину.
При разработке можно определить:
- количество и тип джойстиков;
- расположение джойстиков;
- количество кнопок и переключателей;
- тип используемых переключателей;
- количество потенциометров;
- расположение органов управления;
- количество и назначение светодиодных индикаторов;
- размер дисплея в диапазоне 2,4–5";
- графическое оформление лицевой панели;
- программную логику;
- состав отображаемой информации.
Лицевая панель оформляется методом полноцветной прямой печати непосредственно на алюминиевой панели.
Применение
TITAN DP предназначен для дистанционного управления специальной автомобильной техникой, промышленным оборудованием и машинами с большим количеством исполнительных механизмов.
Пульт может использоваться для:
- краноманипуляторных установок (КМУ);
- автокранов;
- грузоподъёмного оборудования;
- коммунальной техники;
- дорожной техники;
- буровых установок;
- специальной автомобильной техники;
- машин с гидравлическими исполнительными механизмами;
- промышленного оборудования;
- технологических установок;
- машин с большим количеством пропорциональных и дискретных функций.
Дисплей позволяет выводить оператору информацию о состоянии и параметрах управляемого оборудования.
Разработка и производство
TITAN DP разрабатывается и производится компанией «Умные Машины».
На этапе разработки определяется состав органов управления, размер дисплея, его информационное содержание, графическое оформление лицевой панели, назначение каналов и программная логика.
После согласования конфигурации пульт может изготавливаться серийно.
FAQ
Какой дисплей можно установить в TITAN DP?
Пульт может оснащаться дисплеем диагональю 2,4–5 дюймов.
Как оформляется лицевая панель TITAN DP?
Алюминиевая лицевая панель оформляется методом полноцветной прямой печати.
Сколько пропорциональных каналов поддерживает TITAN DP?
До 10 пропорциональных каналов.
Сколько дискретных органов управления можно установить?
До 68 дискретных органов управления.
Сколько светодиодных индикаторов доступно?
До 10 светодиодов.
Для какой техники подходит TITAN DP?
Для КМУ, автокранов, грузоподъёмной, коммунальной, дорожной и буровой техники, специальной автомобильной техники и промышленного оборудования.
Можно ли отображать параметры машины на дисплее?
Да. Состав отображаемой информации определяется при разработке системы управления.
Можно ли изготовить TITAN DP под конкретную машину?
Да. Конфигурация органов управления, дисплея, лицевой панели и программной логики адаптируется под требования оборудования.
