Промышленный пульт радиоуправления SUPRA

SUPRA — компактный промышленный пульт радиоуправления для грузоподъёмного оборудования и другой специальной техники. Пульт выполнен в плечевом или поясном исполнении и рассчитан на управление несколькими пропорциональными и дискретными функциями машины.

SUPRA построен на той же электронной платформе, что и ECO, но имеет собственную компоновку лицевой панели. В зависимости от задачи на панели можно разместить до 2 двухосевых или 4 одноосевых джойстиков, до 10 дискретных органов управления и до 6 светодиодных индикаторов.

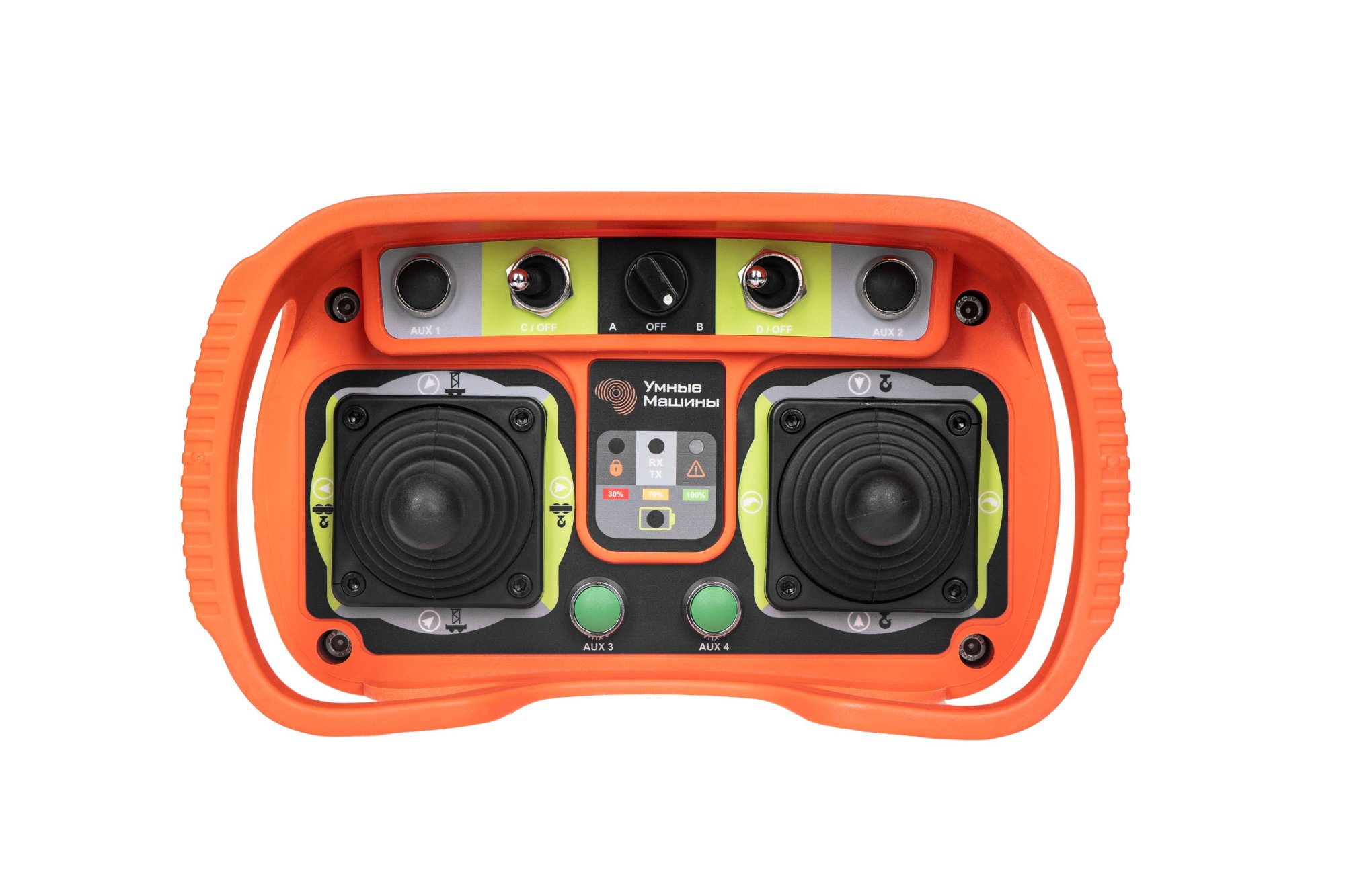

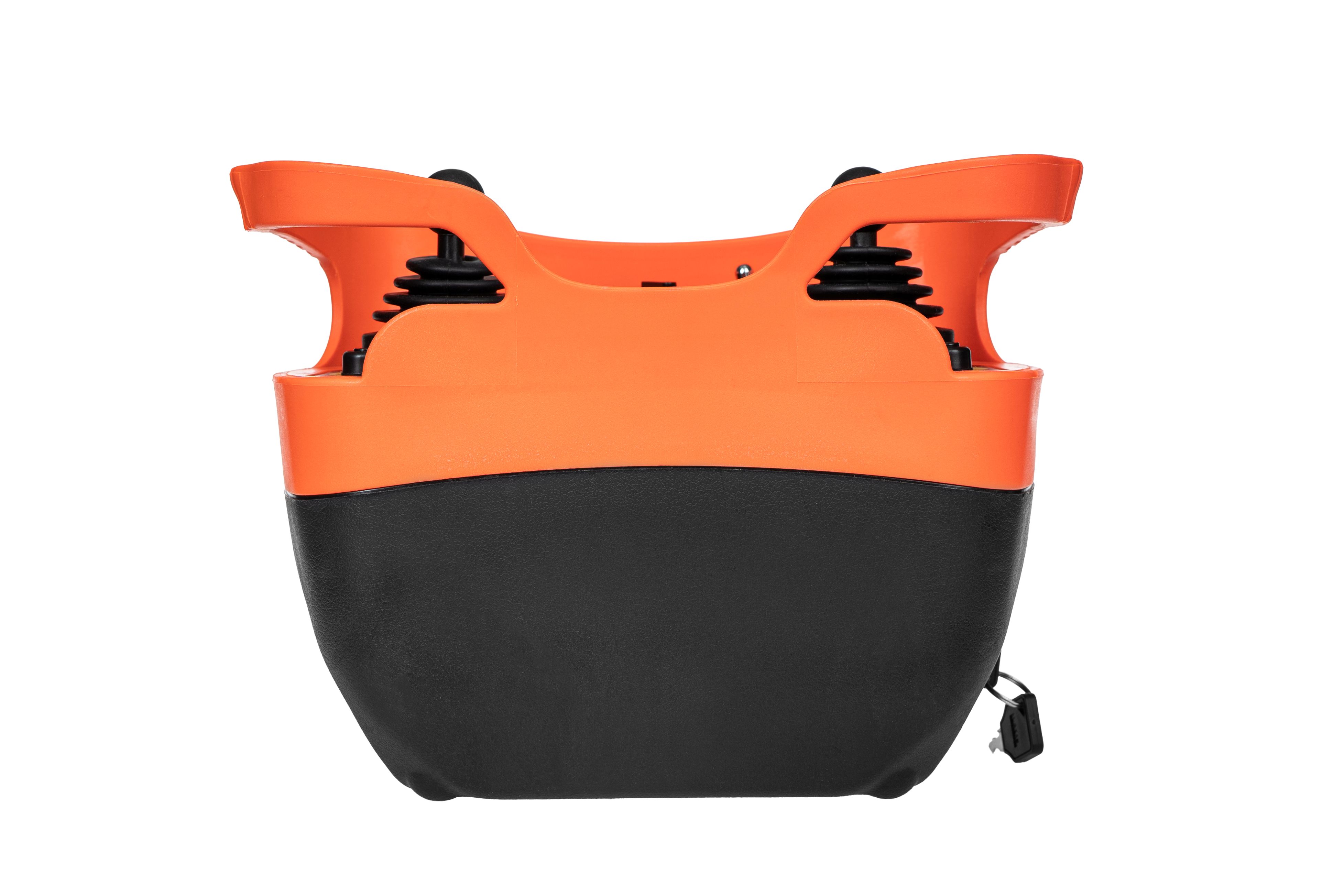

При габаритах 230 × 140 × 195 мм SUPRA является компактным решением для систем, где необходимо совместить несколько функций управления с небольшими размерами переносного пульта.

Основные характеристики

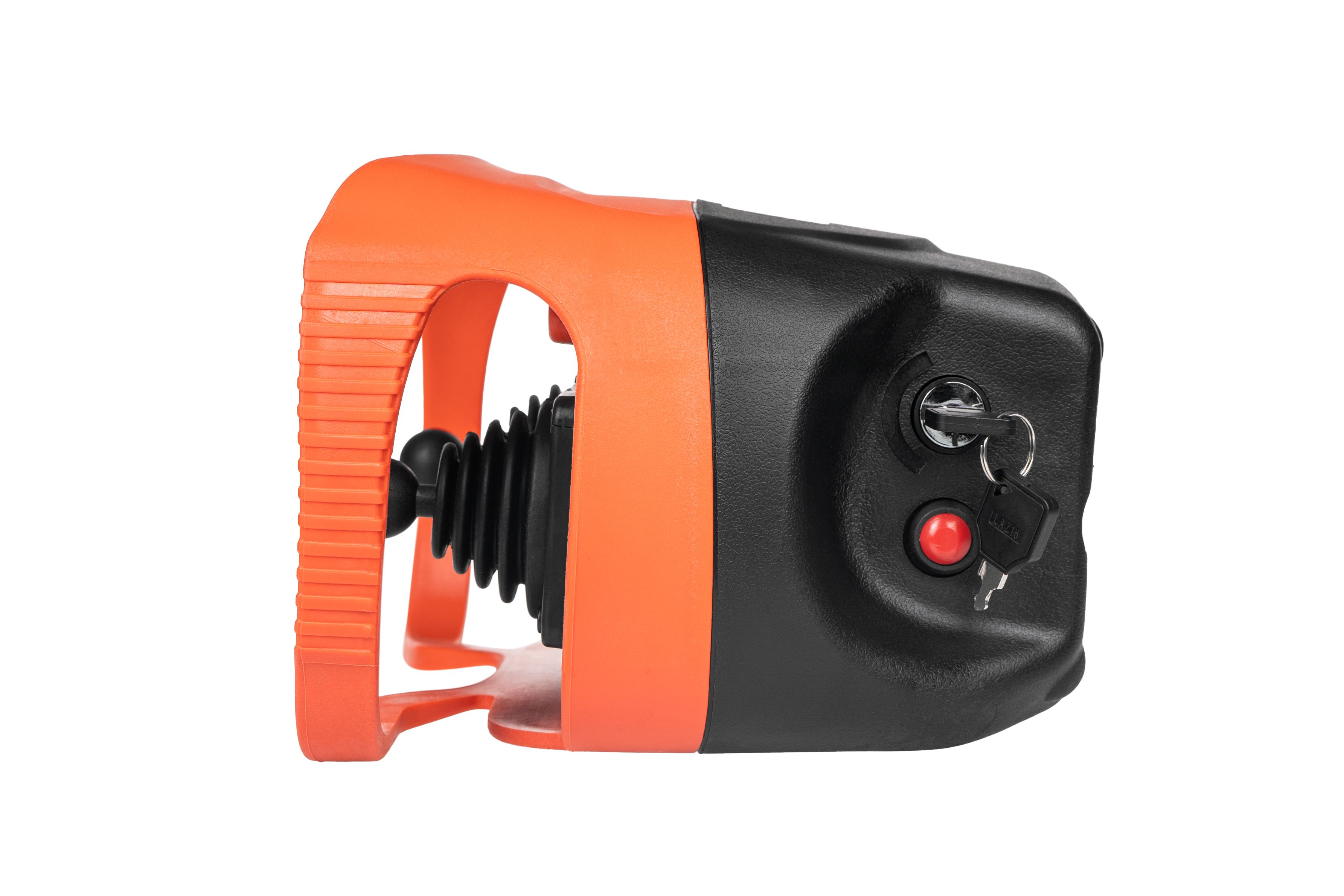

Компактная конструкция

SUPRA разработан как компактный плечевой или поясной промышленный пульт.

Габариты корпуса составляют 230 × 140 × 195 мм. При этом на лицевой панели можно разместить несколько пропорциональных и дискретных органов управления.

Компоновка пульта определяется требованиями конкретного проекта. Количество джойстиков, кнопок, переключателей и светодиодных индикаторов может изменяться в зависимости от функций управляемого оборудования.

Такое исполнение позволяет использовать SUPRA в случаях, когда необходимо получить полноценное управление машиной без перехода к более крупному корпусу.

Пропорциональное управление

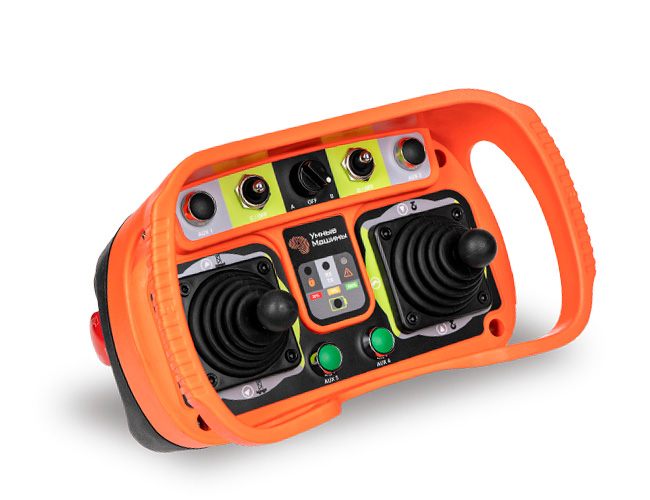

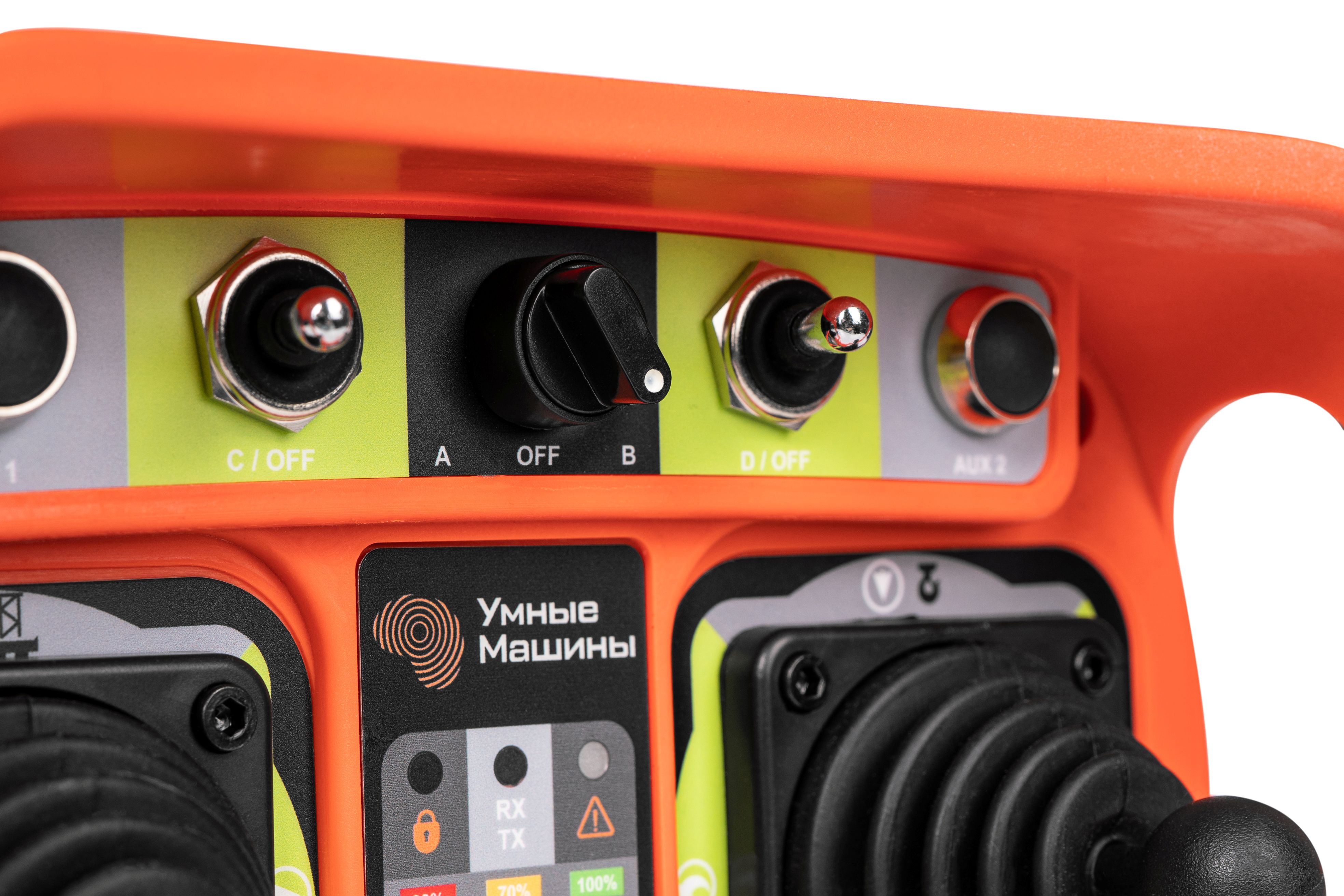

SUPRA позволяет установить на лицевой панели:

• до 4 одноосевых джойстиков;

• либо до 2 двухосевых джойстиков.

Количество и расположение джойстиков выбираются при конфигурации пульта.

Пропорциональные органы управления могут использоваться для управления исполнительными механизмами машины, включая гидравлические функции, если это предусмотрено системой управления.

Сигнал пропорционального управления нормализуется в диапазоне 0–100.

Назначение каждого джойстика и соответствующих функций задаётся программно при изготовлении пульта.

Дискретное управление

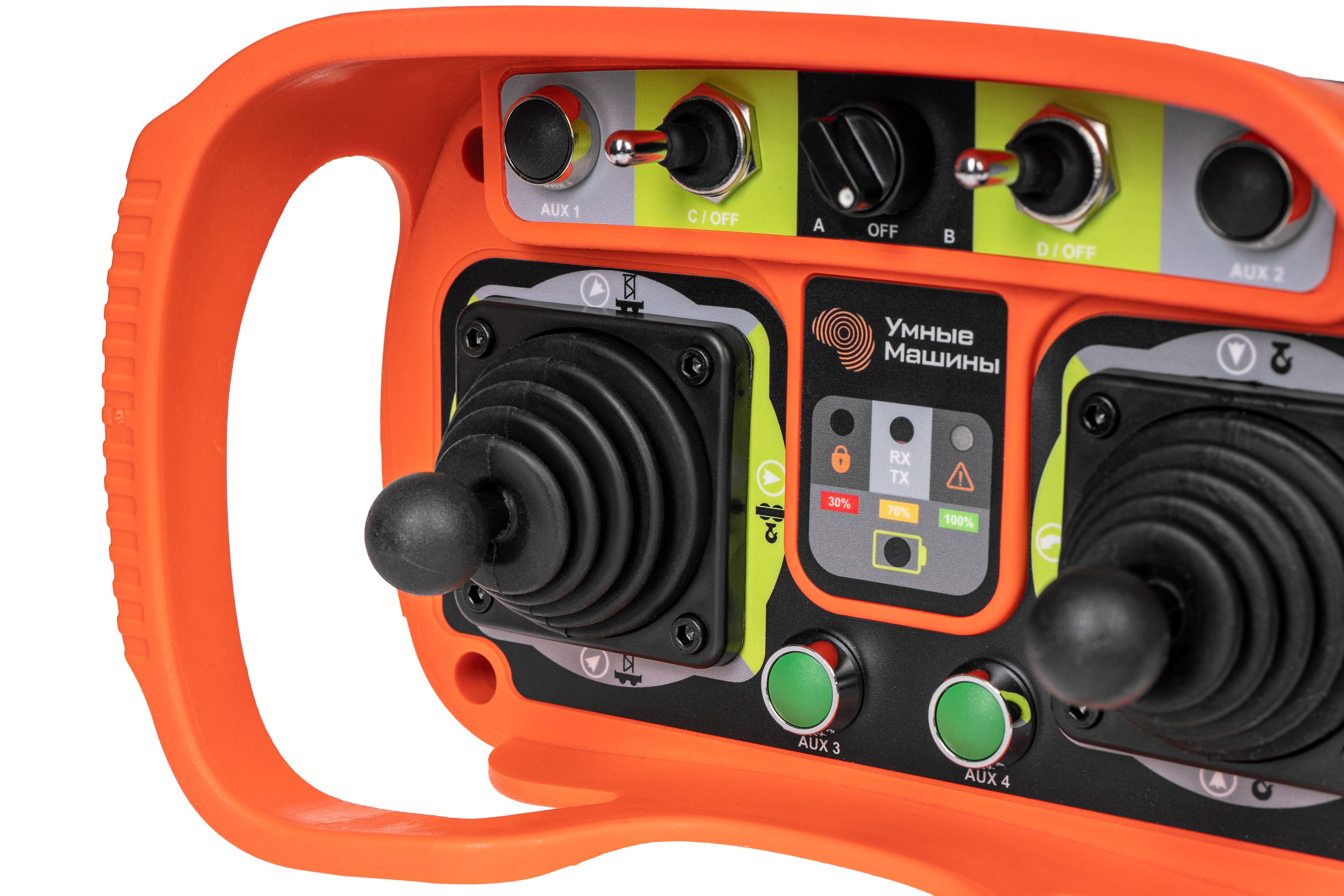

Для управления дискретными функциями SUPRA имеет до 10 дискретных входов.

На лицевой панели могут размещаться кнопки и другие дискретные органы управления в соответствии с требованиями конкретной машины.

Функции органов управления могут назначаться программно. Это позволяет адаптировать конфигурацию пульта под различные алгоритмы работы оборудования.

Светодиодная индикация

SUPRA имеет до 6 выходов для подключения светодиодных индикаторов.

Светодиоды могут использоваться для отображения состояния отдельных функций, режима работы оборудования, состояния радиосвязи или других параметров, предусмотренных проектом.

Количество и назначение индикаторов определяются при разработке конкретной конфигурации.

Радиоканал

SUPRA работает по двунаправленному радиоканалу в диапазоне 410–441 МГц. Типовая рабочая частота — 433 МГц.

Дальность радиосвязи составляет до 500 м на открытом пространстве при стандартной конфигурации.

Двунаправленный обмен позволяет передавать команды от пульта к оборудованию и получать информацию о состоянии системы.

При потере радиосвязи управляемое оборудование переводится в безопасное состояние.

Питание

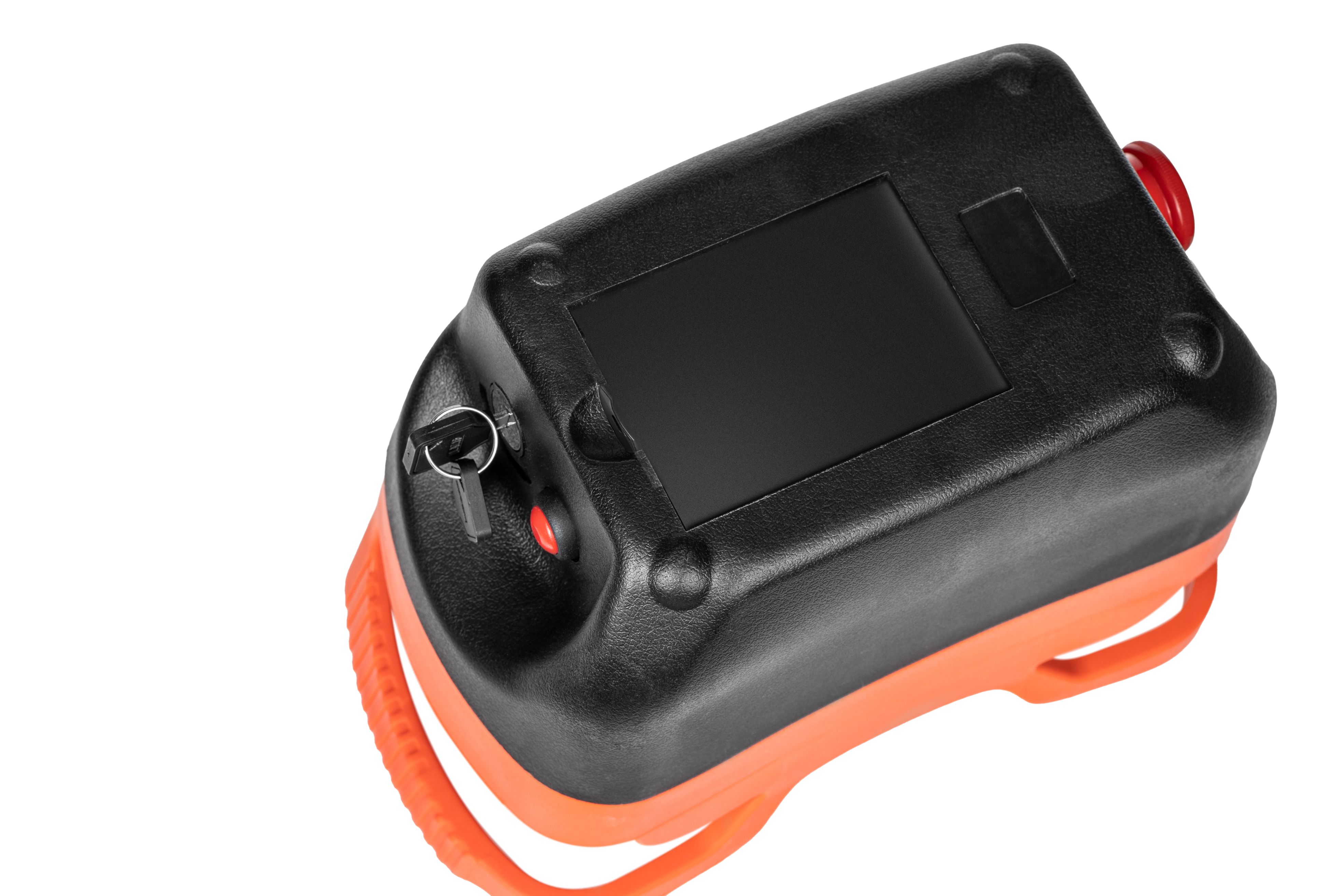

SUPRA оснащается двумя сменными Li-Ion аккумуляторами:

• напряжение — 8,4 В;

• ёмкость — 1000 мА·ч;

• время работы — до 8 часов.

Аккумулятор можно заменить без разборки корпуса.

Зарядка осуществляется от автомобильной сети или от зарядного устройства 220 В.

Предусмотрены контроль уровня заряда аккумулятора и функция энергосбережения.

Безопасность

SUPRA использует функции безопасности общей электронной платформы ECO.

В системе предусмотрены:

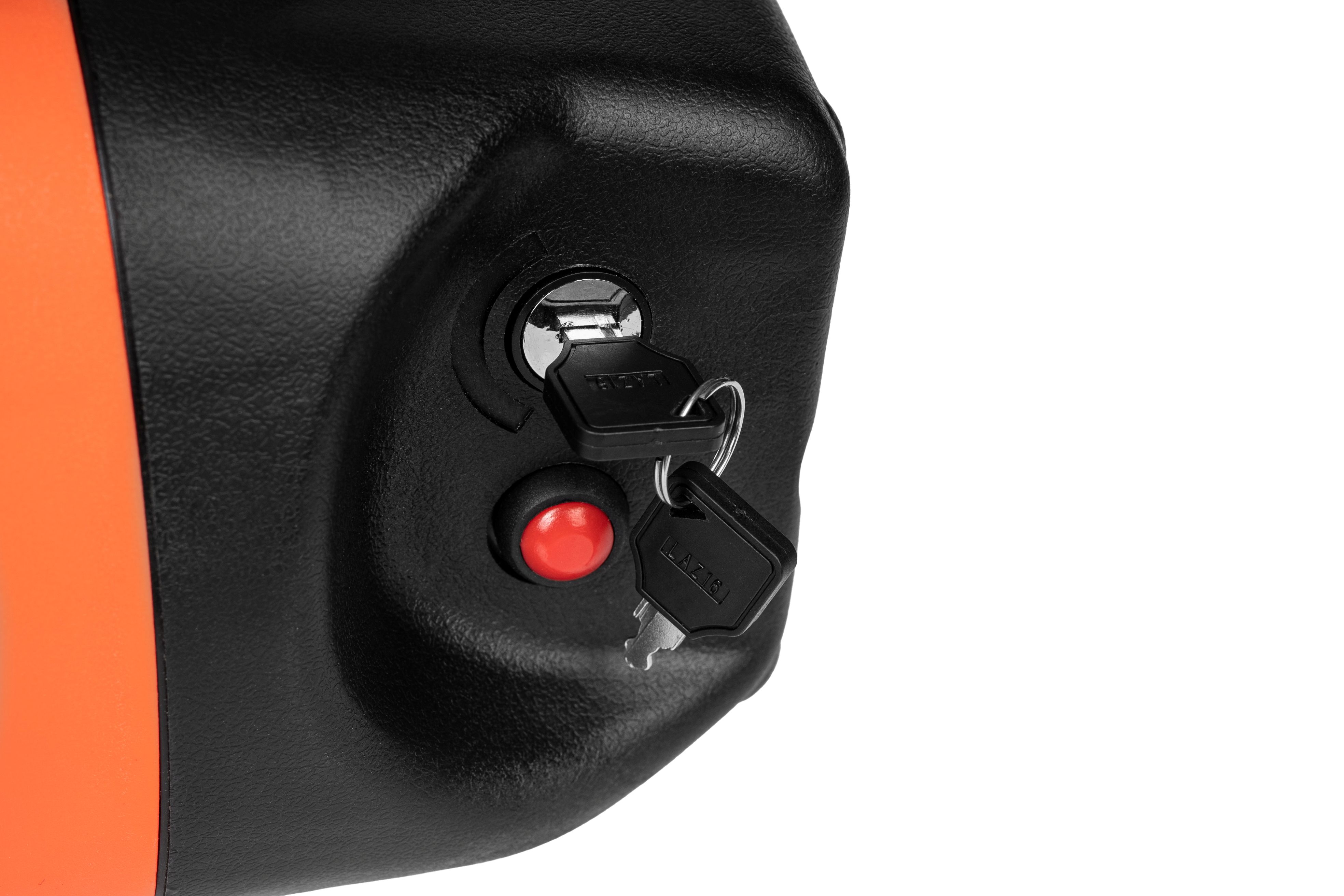

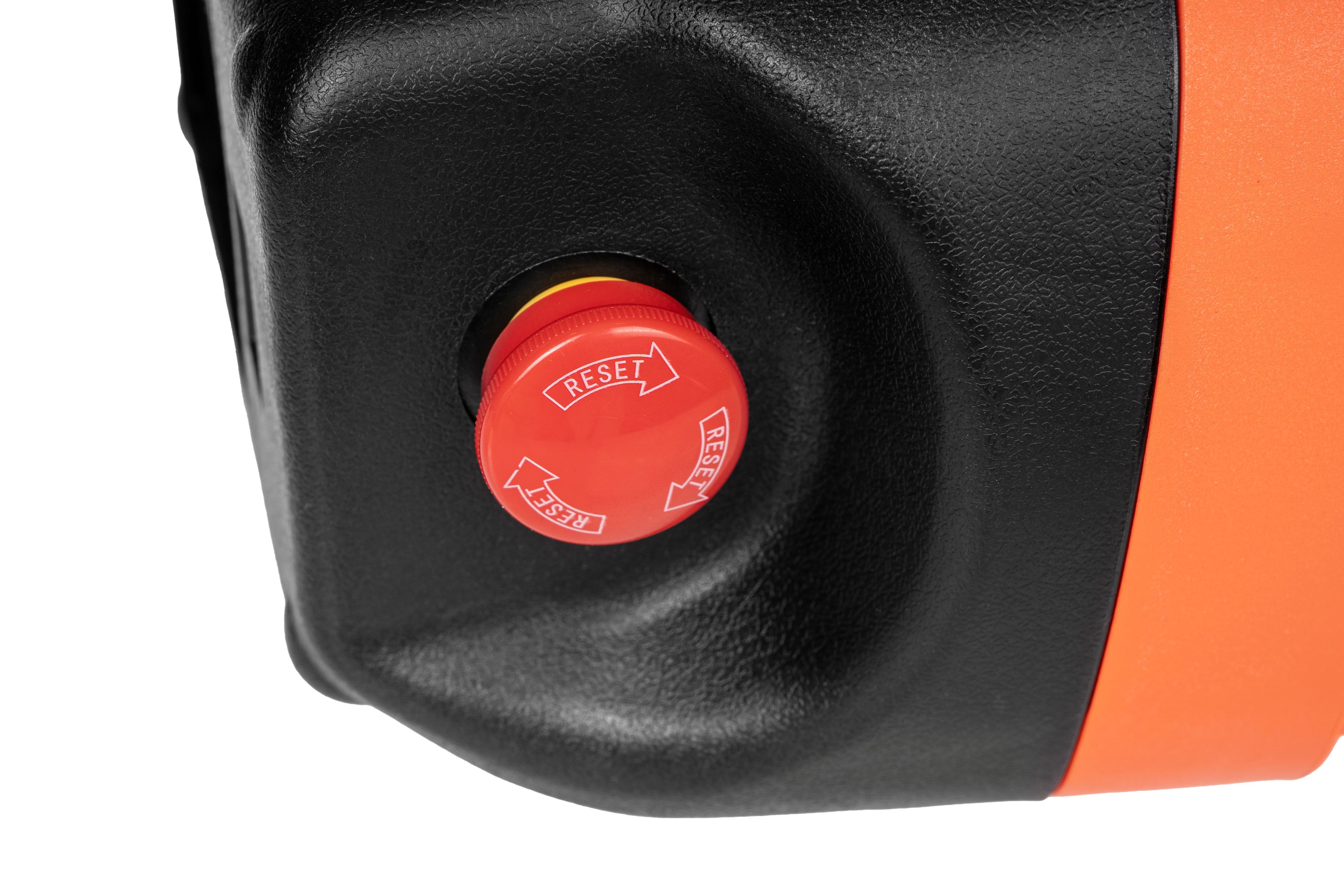

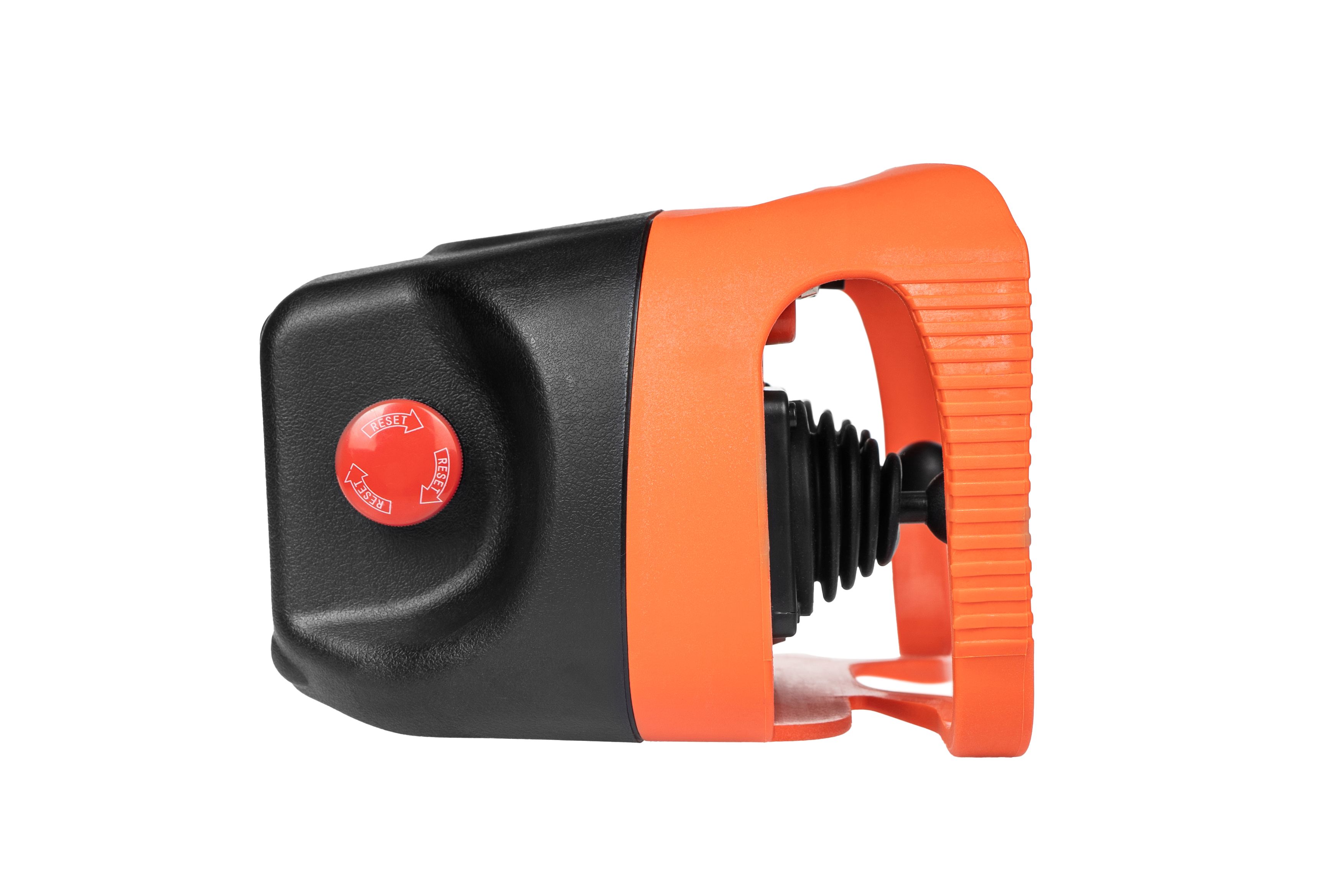

• аварийная остановка;

• контроль радиосвязи;

• перевод оборудования в безопасное состояние при потере связи;

• контроль состояния органов управления;

• защита от случайного включения;

• контроль аккумулятора;

• контроль времени отсутствия связи.

Конкретная логика безопасности определяется архитектурой системы управления и требованиями конкретного проекта.

Интерфейсы

Электронная платформа SUPRA поддерживает интерфейсы:

• CAN;

• RS-232;

• RS-485.

CAN может использоваться для передачи команд управления и обмена данными с контроллером машины.

Конкретная конфигурация интерфейсов определяется при разработке системы радиоуправления.

Индивидуальная конфигурация

SUPRA адаптируется под конкретное оборудование.

При разработке можно определить:

• количество джойстиков;

• тип джойстиков — одноосевые или двухосевые;

• расположение джойстиков;

• количество и расположение кнопок и других дискретных органов управления;

• назначение органов управления;

• количество и назначение светодиодных индикаторов;

• графическое оформление лицевой панели;

• программную логику работы пульта.

Таким образом, одна электронная платформа может использоваться для различных вариантов промышленного радиоуправления.

Применение

SUPRA разработан прежде всего для грузоподъёмного оборудования, однако его применение не ограничивается этой областью.

Пульт может использоваться для:

• грузоподъёмного оборудования;

• крановых механизмов;

• подъёмных установок;

• специальной техники;

• машин с гидравлическими исполнительными механизмами;

• промышленного оборудования;

• других машин, для которых требуется компактный плечевой или поясной радиопульт.

Разработка и производство

SUPRA разрабатывается и производится компанией «Умные Машины».

Использование собственной электронной платформы позволяет адаптировать состав органов управления и программную логику пульта под конкретную систему управления.

На этапе разработки согласовываются конфигурация лицевой панели, состав органов управления, их назначение и программная логика работы.

После согласования конфигурации SUPRA может изготавливаться серийно для конкретного оборудования.

FAQ

Для какого оборудования предназначен SUPRA?

SUPRA разработан прежде всего для грузоподъёмного оборудования, но может адаптироваться для другой специальной и промышленной техники.

Каковы размеры пульта SUPRA?

Габаритные размеры пульта — 230 × 140 × 195 мм.

Сколько джойстиков можно установить?

До 4 одноосевых или до 2 двухосевых джойстиков.

Сколько дискретных функций поддерживает SUPRA?

Доступно до 10 дискретных входов.

Есть ли светодиодная индикация?

Да. Предусмотрено до 6 выходов для светодиодных индикаторов.

Можно ли изменить расположение органов управления?

Да. Количество, тип и расположение органов управления определяются при конфигурации пульта.

SUPRA предназначен только для грузоподъёмного оборудования?

Нет. Грузоподъёмное оборудование является основным направлением применения, но пульт может быть адаптирован под другую специальную и промышленную технику.

Можно ли изготовить SUPRA под конкретную машину?

Да. Конфигурация органов управления и программная логика могут быть адаптированы под конкретное оборудование.

Можно ли использовать SUPRA в серийном оборудовании?

Да. После согласования конфигурации пульт может изготавливаться серийно.
