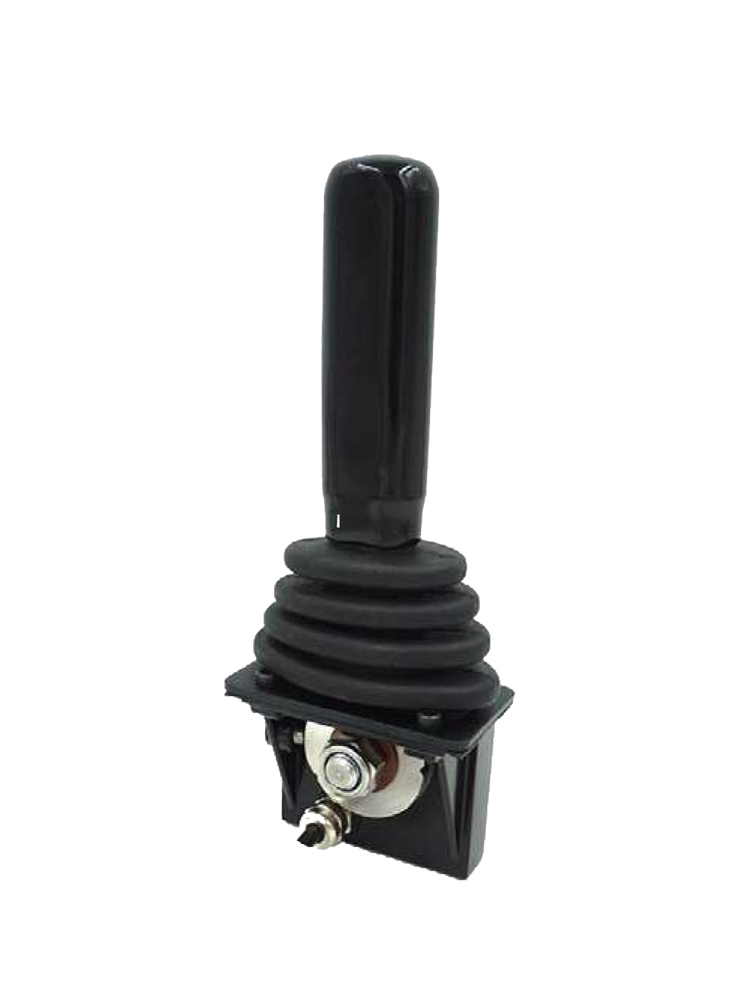

Одноосный джойстик серии LT5

Особенности Джойстика

• Джойстик промышленного исполнения;
• Пружинный возврат центральное положение;
• Фрикционный тормоз в крайнем положении или в центре ;
• Одноосный режим работы;
• Эргономичные рукоятки
• Определение положения датчиком Холла;
• Широкий диапазон выходных напряжений.

Техническая информация

Механические характеристики

Угол наклона                                  ±35°, ±45°
Усилие отклонения                        28-30N
Механический ресурс                    >1 000 000 циклов
Механический допуск                    ±0,5°
Рабочая температура                    -30℃～+80℃
Степень защиты                             IP65
Количество циклов                         >5 миллионов циклов (эффект Холла)


Электрические  параметры

Датчик Холла
5Vdc напряжение питания
0.5~2.5~4.5Vdc выходное напряжение
2 0~2.5~5Vdc выходное напряжение

С электронным усилителем
9~18Vdc напряжение питания, -10V-0V- + 10V выходное напряжение
9~18Vdc напряжение питания, +10V~0V~ + 10V выходное напряжение
9~18Vdc напряжение питания, -5V~0V~ + 5V выходное напряжение
9~18Vdc напряжение питания, +5V~0V~ + 5V выходное напряжение
9~18Vdc напряжение питания, 0V~ + 10V выходное напряжение
18~36Vdc напряжение питания, -10V~0V~ +10V выходное напряжение
18~36Vdc напряжение питания, +10V~0V~ +10V выходное напряжение
18~36Vdc напряжение питания, -5V~0V~ + 5V выходное напряжение
18~36Vdc напряжение питания, +5V~0V~ + 5V выходное напряжение
18~36Vdc напряжение питания, 0V~ + 10V выходное напряжение
18~36Vdc напряжение питания, 6V~12V~18V выходное напряжение
9~36Vdc напряжение питания, 2-wire system 4mA~12mA~20mA токовый выход
9~36Vdc напряжение питания, 2-wire system 20mA~4mA~20mA токовый выход
9~36Vdc напряжение питания, 4-wire system 4mA~12mA~20mA токовый выход
9~36Vdc напряжение питания, 4-wire system 20mA~4mA~20mA токовый выход
