Краны-манипуляторы (КМУ) — это универсальные механизмы, которые незаменимы в строительстве, логистике и промышленном производстве. Они обеспечивают гибкость и эффективность при выполнении погрузочно-разгрузочных операций. И радиоуправление — это одно из самых прогрессивных решений для управления КМУ.

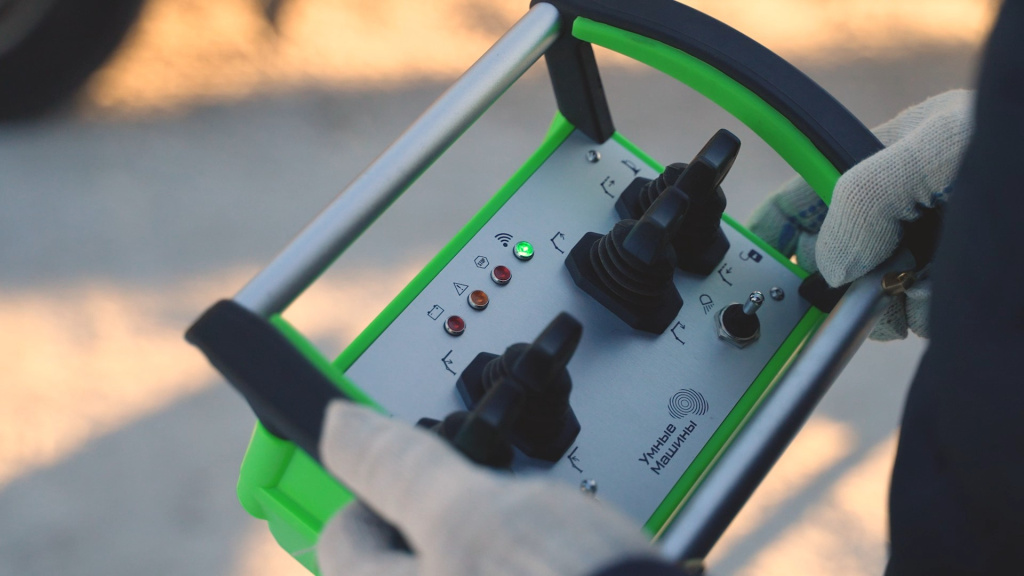

Основные характеристики пультов управления КМУ
- Тип управления: пульты могут быть проводными и беспроводными. Беспроводные пульты обеспечивают большую свободу движений и удобство в работе, но требуют наличия аккумуляторов или батарей.
- Количество функций: пульты могут иметь различное количество кнопок и функций. Некоторые модели оснащены дополнительными функциями, такими как регулировка скорости, переключение режимов работы и т. д.
- Дальность действия: для беспроводных пультов важно учитывать дальность действия. Она должна соответствовать размерам рабочей зоны и особенностям работы.
- Степень защиты от пыли и влаги: промышленные пульты, используемые в условиях повышенной влажности или запылённости, должны иметь соответствующую степень защиты.
- Эргономика: удобство расположения кнопок и функций на пульте влияет на комфорт работы оператора. Эргономичные пульты снижают нагрузку на руки и способствуют повышению производительности.
- Интерфейс и информативность: наличие индикаторов и дисплеев на пульте помогает оператору отслеживать состояние КМУ и параметры работы.
- Прочность и надёжность: пульты должны выдерживать механические воздействия и быть устойчивыми к износу.
Выбор приемника для пульта радиоуправления для КМУ
Механическим гидрораспределителем - управление операциями происходит непосредственным нажатием на рычаги, которые в свою очередь сдвигают золотник распределителя в одну или другую сторону
Гидрораспределителем с электроуправлением - управление золотниками происходит за счет подачи электрического сигнала на катушки управления
Гидрораспределитель с цифровым управлением - управление золотниками происходит по цифровым каналам связи, например по шине CAN. Преимущество перед электроуправлением заключается в количестве проводов, таким распределителем можно управлять всего по двум проводам, вне зависимости от количества секций
Электро-гидрораспределитель с ручным управлением — это комбинированный гидрораспределитель, ключевым преимуществом является то, что в случае неисправности электрооборудования можно продолжить работу как на обычном манипуляторе с ручным управлением.
ВАЖНО! Для каждого гидрораспределителя подбираются индивидуальные радиоприемные устройства:

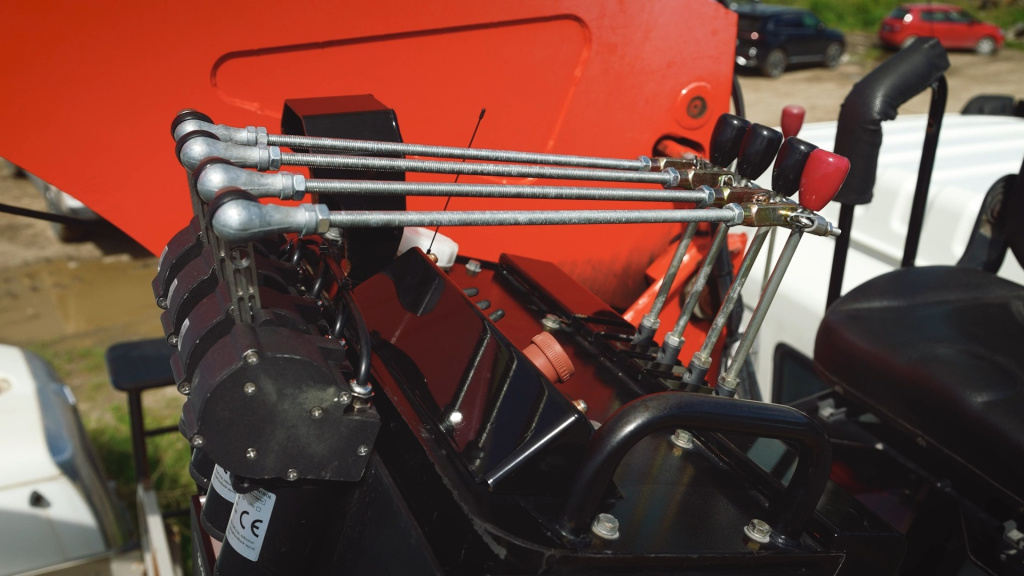

- Для управления механическим гидрораспределителем необходимы электрические приводы (электромоторы), которые механически сдвигают рычаги в заданное положение, в зависимости от положения джойстика на пульте радиоуправления. Самый сложный тип дистанционного радиоуправления. Приемнику необходимо постоянно контролировать положение электропривода и сдвигать его на заданное значение, переключая полярность электромотора вперед и назад. При таком постоянном контроле значительно снижается время реакции от пульта до смещения рычага управления. Электроприводы монтируются неподалеку от рычагов управления соединяются механическими тягами. Основное преимущество такого приемника радиоуправления — это универсальность. Такой тип приемника можно установить абсолютно на любую технику, не внося никаких изменений в заводскую конструкцию крана манипулятора. Но есть и конечно минусы, стоимость таких электроприводов высока, потому как такое сложное механическое устройство должно быть надежно как стартер автомобиля, защищено от механических воздействий (пыль, грязь, вода). Стоимость такой системы может превышать стоимость замены гидрораспределителя целиком. Тем не менее система популярна благодаря возможности самостоятельно установить и настроить систему дистанционного управления на любой тип КМУ и другой техники.
- Для гидрораспределителя с электроуправлением в основном используются приемники с выходным сигналом ШИМ или аналоговым выходом. ШИМ управление гидрораспределителем более современное и компактное по сравнению с аналоговым управлением. Приемник, получая команды от пульта формирует управляющий сигнал на катушках управления и сдвигает золотник секции гидрораспределителя в заданное положение и направление. Скорость отклика на команды такого типа управления, конечно, гораздо выше и зависит в основном от скорости работы радиомодуля, в некоторых случаях может достигать десятки миллисекунд. Также возможность более плавной и точной настройки управления.

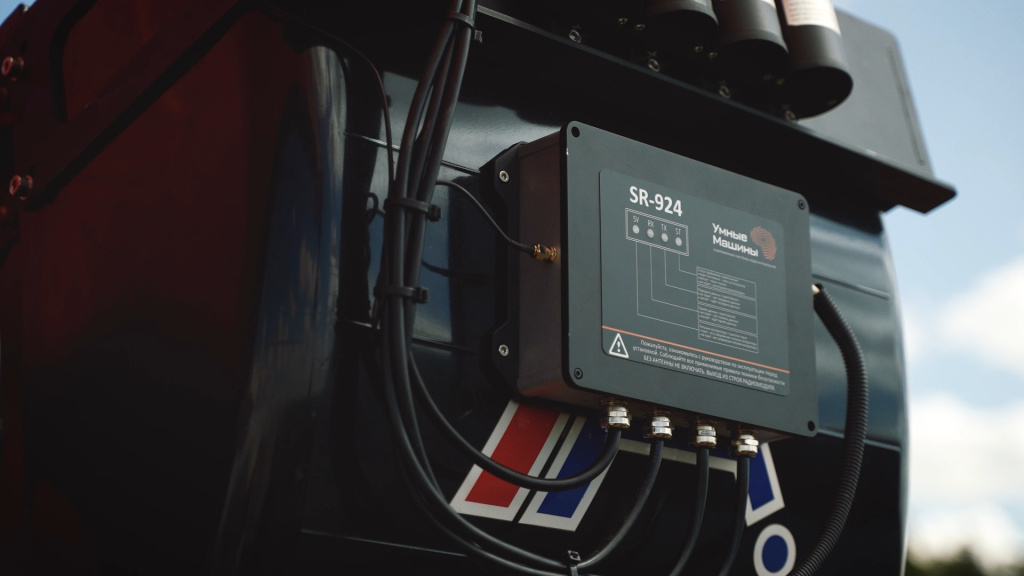

- Для гидрораспределителем с цифровым управлением мы производим самые компактные приемники из всей серии, задача их заключается в приеме радиосигнала и передача его в линию связи. Такой вид приемников рассчитан на внедрение в электронную систему управления, установленную на заводе изготовителе КМУ.

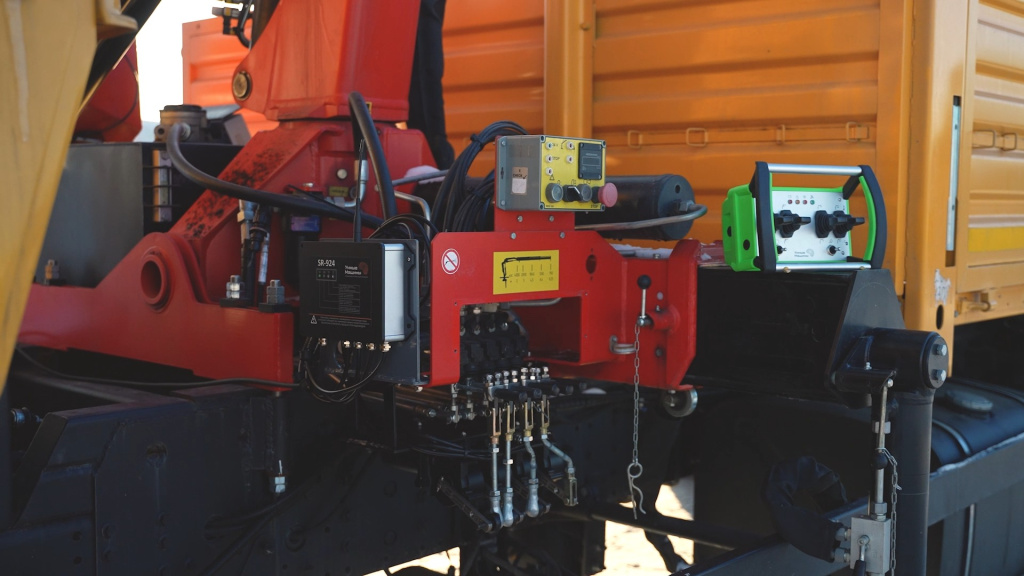

Особенности установки дистанционного управления
Монтаж системы радиоуправления должен производиться в соответствии с инструкциями производителя пультов.
Комплект радиоуправления для КМУ может поставляться как готовый набор для установки на кран. При выборе системы дистанционного управления важно обратить внимание на возможность самостоятельной настройки после монтажа. Это включает установку нейтральных положений рычагов, начало открытия клапанов катушек и другие параметры. Иначе система будет работать неправильно, и команды с пульта не будут совпадать с фактическим положением золотника гидрораспределителя. Также для установки системы необходимо заранее определить:
Место установки приемника: он должен быть установлен в удобном для оператора месте, обеспечивающем хороший обзор, и недоступен для случайного повреждения.
Подключение к КМУ: система радиоуправления подключается с помощью соответствующих кабелей и установочных комплектов. Если устанавливается система радиоуправления с электроприводами, заранее продумать подключение к бортовой сети автомобиля. В случае отсутствия электрического поворотного соединения, для передачи бортовой сети на поворотную часть крана, предусмотреть ограничители, исключающие поворот крана на 360 °
Настройка параметров: после установки необходимо настроить параметры пульта и приемника в соответствии с типом крановой установки.
Рекомендации по выбору пульта управления КМУ
- Эргономика и удобство использования: выбирайте пульт с удобным расположением кнопок и функций, соответствующим вашим предпочтениям.
- Наличие необходимых функций: убедитесь, что пульт имеет все необходимые функции для выполнения задач. Также возможность коммуникации с производителем, для оперативного изменения конфигурации, иначе покупка пульта может оказаться пустой тратой денег
- Качество и надёжность: выбирайте пульты от проверенных производителей
- Отзывы и рекомендации: изучите отзывы других операторов и рекомендации производителей.
Рекомендации по эксплуатации пультов управления КМУ
Для обеспечения надёжной и безопасной работы пультов управления КМУ рекомендуется соблюдать следующие правила:
Регулярное техническое обслуживание: проводите регулярное техническое обслуживание пульта в соответствии с инструкциями производителя.
Проверка состояния батарей или аккумуляторов: для беспроводных пультов регулярно проверяйте уровень заряда батарей или аккумуляторов.
Защита от пыли и влаги: при работе в условиях повышенной влажности или запылённости используйте пульты с соответствующей степенью защиты.
Соблюдение инструкций производителя: следуйте инструкциям производителя по эксплуатации и обслуживанию пульта.
Заключение
В статье рассмотрены ключевые аспекты выбора системы радиоуправления для кранов-манипуляторов. Такая система важна для эффективности и безопасности работы. Она должна соответствовать параметрам крана, условиям эксплуатации и требованиям заказчика.
Выбор должен основываться на анализе технических характеристик, надежности и специфики работы крана. Это оптимизирует процессы, повышает производительность и снижает риски аварий.
Будущее развитие систем радиоуправления направлено на повышение надежности, эффективности и интеграции с технологиями дистанционного мониторинга и управления. Это улучшит безопасность и производительность кранов-манипуляторов в различных условиях.
