Радиоуправление гидравликой спецтехники
Радиоуправление гидравликой позволяет передавать команды оператора от промышленного радиопульта к исполнительным механизмам специальной техники. В зависимости от конструкции машины команды могут преобразовываться в дискретные ON/OFF-сигналы, PWM/ШИМ, аналоговые сигналы или цифровые команды по CAN.
Типовая система включает радиопульт, радиоприёмник, контроллер и исполнительную часть, связанную с гидравлической системой машины. Контроллер обрабатывает команды оператора и формирует управляющие сигналы в соответствии с типом гидрораспределителя, клапанов и архитектурой оборудования.

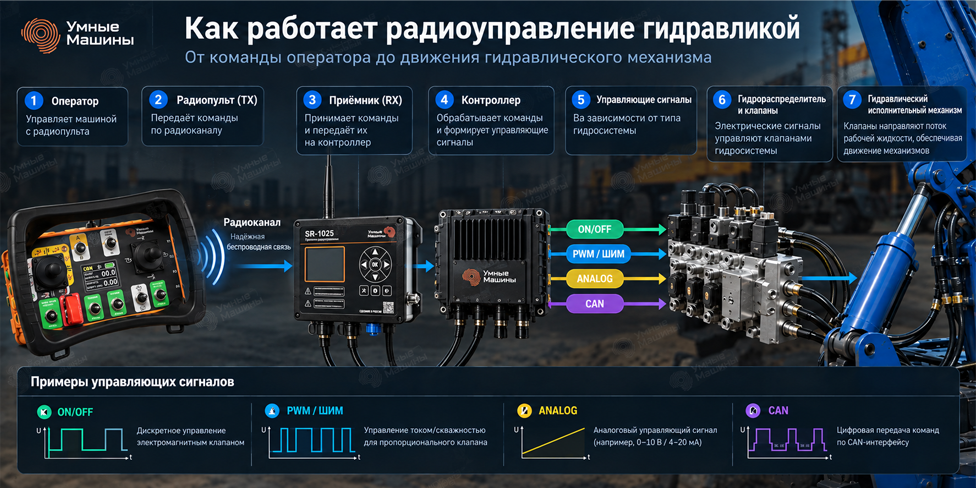

Как работает радиоуправление гидравликой спецтехники: радиопульт TX → радиоканал → приёмник RX → контроллер → управляющий сигнал → гидрораспределитель → гидравлический исполнительный механизм.
Как работает радиоуправление гидравликой
Оператор задаёт команду органом управления радиопульта — джойстиком, переключателем или кнопкой. Команда передаётся по защищённому радиоканалу на приёмное устройство, установленное на машине.
Радиоприёмник принимает данные и передаёт их в контроллер. Контроллер определяет соответствующую функцию, проверяет условия выполнения команды и формирует необходимый управляющий сигнал для исполнительной части системы.
В зависимости от конкретного оборудования сигнал может поступать непосредственно на электромагнитный клапан, пропорциональный клапан, электронный гидравлический контроллер или другой исполнительный элемент.
Таким образом, радиоуправление не заменяет гидравлическую систему машины. Оно обеспечивает дистанционную передачу команд к существующей или специально спроектированной системе управления.
Какие гидравлические системы можно подключить
Радиоуправление может интегрироваться с различными вариантами гидравлических систем.
Электрогидравлические системы
В электрогидравлической системе механическое воздействие оператора преобразуется в электрический управляющий сигнал. Такой вариант хорошо подходит для построения дистанционного управления, поскольку команда от радиопульта может непосредственно преобразовываться контроллером в необходимый сигнал для клапана.
Пропорциональные системы
Пропорциональное управление позволяет изменять интенсивность воздействия на исполнительный механизм в зависимости от положения органа управления.
Для этого могут применяться PWM/ШИМ, аналоговые сигналы или цифровые интерфейсы — в зависимости от конструкции клапана и оборудования.
Дискретные системы
При дискретном управлении функция имеет два основных состояния: включено и выключено.
Такой принцип применяется, например, для электромагнитных клапанов и функций, которым не требуется плавное регулирование.
Механические гидрораспределители
Если на машине установлен механический гидрораспределитель, дистанционное управление также может быть реализовано. В этом случае применяется соответствующий электромеханический привод, воздействующий на штатные органы управления распределителя.
Конкретная конструкция привода определяется устройством самого распределителя и механикой управления.
Цифровые системы
Современное оборудование может использовать цифровые интерфейсы, в том числе CAN. В этом случае команды передаются между электронными контроллерами по цифровой шине.
Радиоуправление гидрораспределителем
Гидрораспределитель является одним из ключевых элементов гидравлической системы. Именно он определяет направление и подачу рабочей жидкости к исполнительным механизмам.
При радиоуправлении команда оператора сначала поступает на приёмник и контроллер. После обработки контроллер формирует управляющий сигнал, соответствующий конкретной секции или клапану гидрораспределителя.
В зависимости от конструкции могут использоваться электромагнитные клапаны, пропорциональные клапаны или электронные управляющие модули.
Например, отдельные каналы системы могут отвечать за подъём, опускание, выдвижение, поворот или другие функции машины.

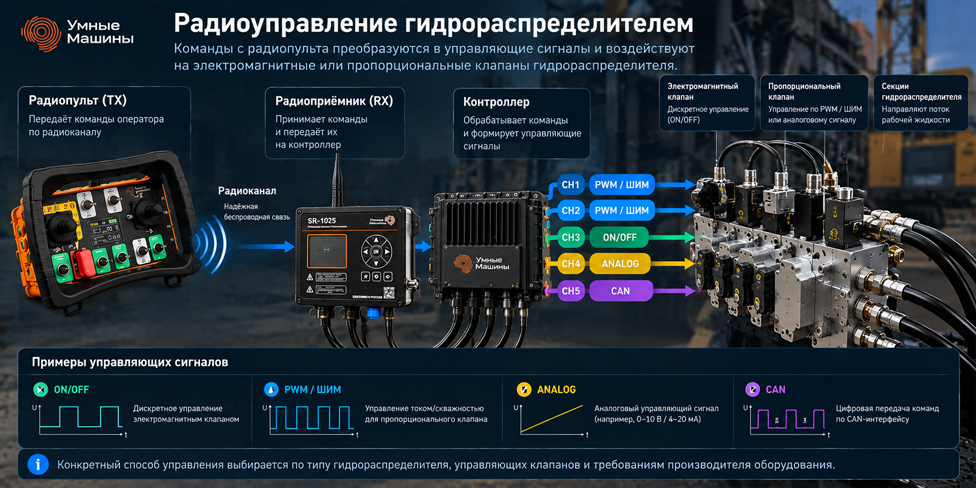

Радиоуправление гидрораспределителем: команды от радиопульта передаются на RX и контроллер, после чего формируются управляющие сигналы для соответствующих секций и клапанов.
Способ подключения определяется конкретным гидрораспределителем. Поэтому при разработке системы необходимо учитывать его конструкцию, тип управляющих элементов, электрические параметры и требования производителя.
Способы управления гидравликой
Для связи контроллера с гидравлической системой могут применяться различные способы управления.
| Способ | Принцип | Типовое применение |
|---|---|---|
| ON/OFF | Дискретное включение и выключение | Электромагнитные клапаны |
| PWM / ШИМ | Управление параметрами импульсного сигнала | Пропорциональные клапаны |
| ANALOG | Аналоговый управляющий сигнал | Электрогидравлические системы |
| CAN | Цифровая передача команд | Электронные контроллеры |
| Электромеханическое | Физическое воздействие на штатный механизм | Механические распределители |
Выбор способа управления определяется не радиопультом как таковым, а конструкцией гидравлической системы и исполнительных элементов машины.

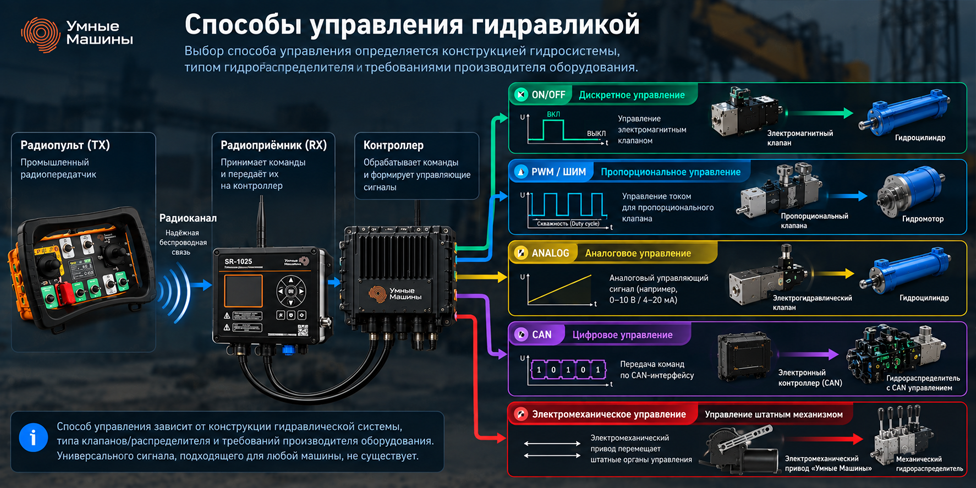

Основные способы управления гидравликой: ON/OFF, PWM/ШИМ, аналоговое, CAN и электромеханическое управление.
Универсального управляющего сигнала, одинаково подходящего для любой гидравлической системы, не существует. Перед разработкой необходимо определить характеристики конкретного распределителя и его управляющих элементов.
PWM / ШИМ управление гидравлическими клапанами
PWM — один из распространённых способов управления пропорциональными гидравлическими клапанами.
При таком способе контроллер формирует импульсный сигнал с заданными параметрами. Изменение управляющего воздействия позволяет изменять ток в управляющей катушке клапана и, соответственно, воздействие клапана на гидравлическую систему.
В радиоуправлении положение джойстика может преобразовываться контроллером в соответствующее значение управляющего сигнала.

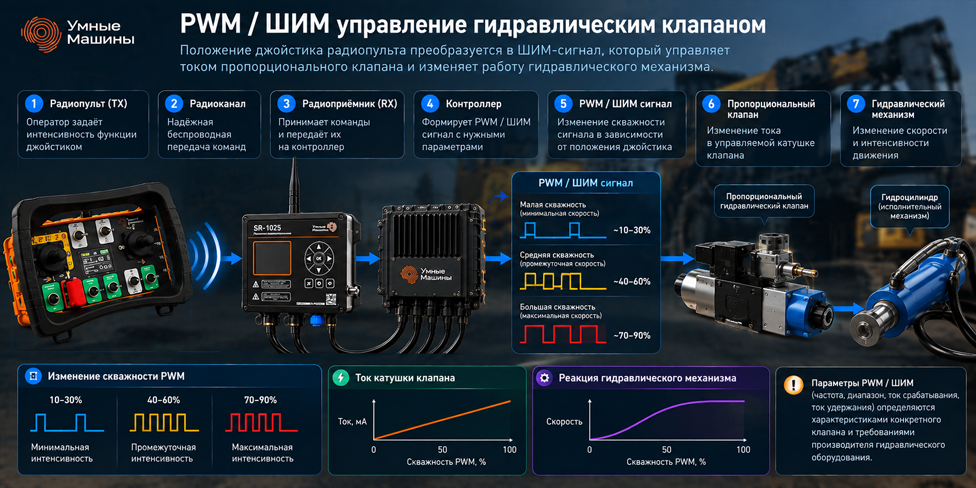

PWM/ШИМ: положение органа управления → формирование PWM-сигнала → управляющая катушка пропорционального клапана → изменение работы гидравлического механизма.
При этом конкретная частота PWM, диапазон тока, минимальное и максимальное управляющее значение, параметры срабатывания и удержания определяются характеристиками конкретного клапана.
Поэтому параметры PWM не следует считать универсальными для всех гидравлических систем.
Подробное техническое объяснение принципов PWM/ШИМ и особенностей управления гидравлическими клапанами приведено в отдельной технической статье:
Подробнее: PWM / ШИМ управление гидравлическими клапанами →
Пропорциональное управление гидравликой
Пропорциональное управление отличается от простого ON/OFF тем, что позволяет изменять интенсивность воздействия на исполнительный механизм.
Например, перемещение джойстика может соответствовать изменению скорости движения гидроцилиндра или гидромотора.
Результат зависит не только от положения джойстика, но и от характеристик клапана, давления и расхода рабочей жидкости, параметров гидравлической системы и настроек контроллера.
При проектировании системы необходимо обеспечить соответствие диапазона управляющего сигнала характеристикам конкретного пропорционального клапана.
Управление гидравликой по CAN
CAN применяется в системах, где управление гидравлическими функциями осуществляется электронными контроллерами.
В таком варианте радиоприёмник и контроллер радиоуправления могут передавать команды в электронную систему машины по цифровому интерфейсу.
Преимуществом такого подхода является возможность передачи большого количества параметров и команд по цифровой шине без необходимости формировать отдельный аналоговый или PWM-сигнал для каждой функции.
При интеграции необходимо учитывать протокол CAN конкретного оборудования, структуру сообщений, идентификаторы, диапазоны значений и требования производителя.
Можно ли установить радиоуправление на существующую гидравлику
Да, радиоуправление может устанавливаться не только на новую технику, но и при модернизации уже эксплуатируемой машины.
Перед установкой необходимо определить:
-
тип гидрораспределителя;
-
количество управляемых функций;
-
тип клапанов;
-
способ штатного управления;
-
электрические параметры;
-
напряжение питания;
-
существующие цепи управления;
-
необходимость сохранения штатного управления;
-
требования к безопасному состоянию;
-
условия эксплуатации машины.
После анализа определяется способ подключения радиоуправления и состав необходимого оборудования.

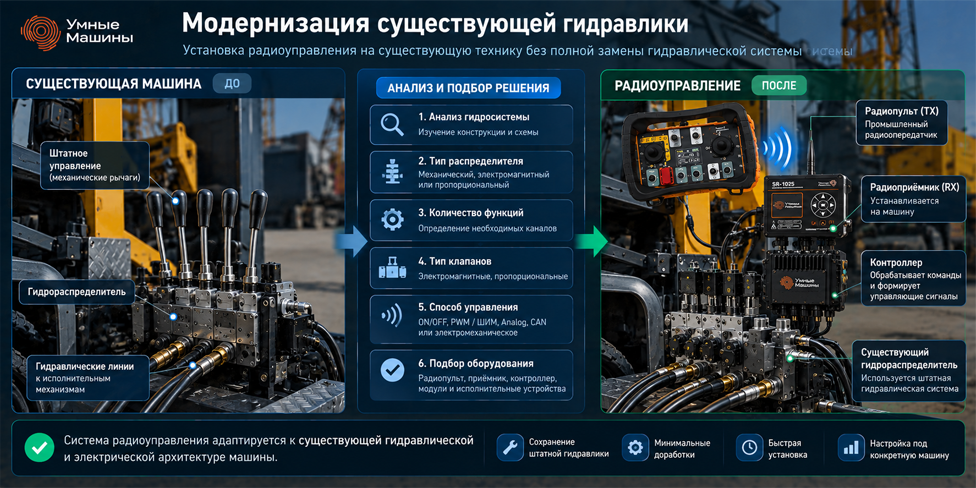

Модернизация существующей гидравлики: анализ штатной системы → подбор способа управления → установка радиопульта, приёмника и контроллера → подключение к существующему гидрораспределителю.
При модернизации задача заключается не в безусловной замене штатной гидравлики, а в разработке системы, которая соответствует конструкции конкретной машины.
Подробнее: установка и модернизация радиоуправления →
Радиоуправление для новой техники
При разработке новой машины систему радиоуправления можно учитывать ещё на этапе проектирования.
Это позволяет заранее определить:
-
количество функций;
-
типы органов управления;
-
количество каналов;
-
тип гидрораспределителя;
-
способ управления клапанами;
-
расположение приёмника и контроллера;
-
электрическую архитектуру;
-
интерфейсы CAN;
-
логику безопасности;
-
возможность диагностики и обратной связи.
Такой подход позволяет заранее согласовать гидравлическую, электрическую и радиосистему машины.
Передатчики TX →
Приёмники RX →
Комплекты радиоуправления →
Для какой спецтехники подходит радиоуправление гидравликой
Радиоуправление гидравликой применяется на машинах, где оператору необходимо дистанционно управлять рабочими органами или гидравлическими функциями.
В зависимости от конструкции оборудования решение может применяться на:
-
кранах-манипуляторах;
-
автокранах;
-
автовышках;
-
башенных кранах;
-
мостовых кранах;
-
козловых кранах;
-
кран-балках;
-
бетононасосах;
-
буровых установках;
-
строительной технике;
-
дорожной технике;
-
коммунальной технике.
Для каждого типа машины конфигурация радиоуправления определяется индивидуально.

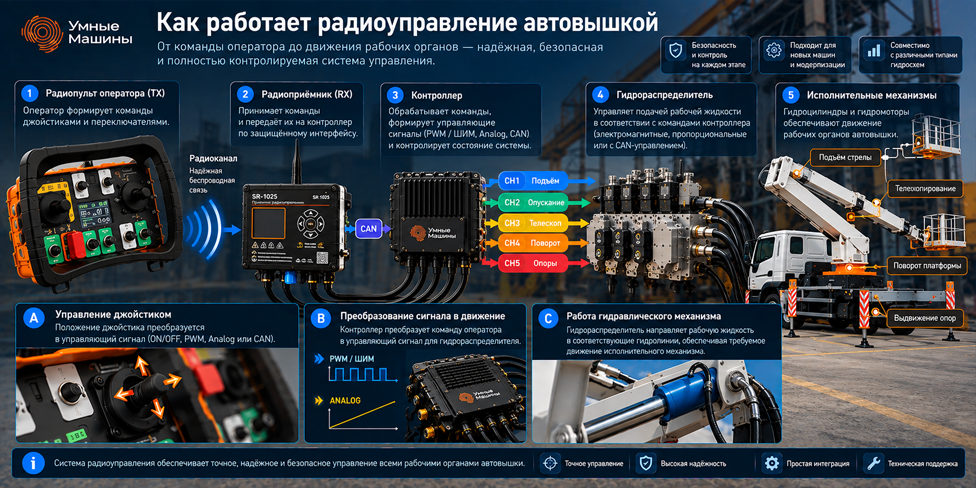

Пример применения: радиоуправление автовышкой. Показана передача команд от радиопульта через RX и контроллер к гидрораспределителю и рабочим органам машины.
Подробнее: радиоуправление автовышкой →
Для других типов оборудования:
Радиоуправление бетононасосом →
Радиоуправление буровой установкой →
Какие функции гидравлики можно вывести на радиопульт
Набор функций зависит от конкретной машины.
На радиоуправление могут быть выведены:
-
подъём и опускание;
-
выдвижение и втягивание;
-
поворот;
-
телескопирование;
-
управление опорами;
-
управление гидромоторами;
-
включение вспомогательных гидравлических функций;
-
дополнительные функции оборудования.
Одна система может одновременно использовать несколько способов управления. Например, часть функций может работать по ON/OFF, а другая — по PWM/ШИМ или CAN.
Конкретная конфигурация определяется проектом системы.
Сколько функций можно управлять с одного пульта
Количество управляемых функций определяется конструкцией радиопульта, количеством каналов системы, типом оборудования и требованиями заказчика.
При проектировании учитываются не только основные движения машины, но и дополнительные функции, которые могут потребоваться оператору.
Количество органов управления и их назначение определяются эргономикой пульта и логикой работы конкретной машины.
Для сложного оборудования возможно распределение функций между джойстиками, переключателями и дополнительными органами управления.
Что учитывается при разработке системы
Разработка радиоуправления гидравликой начинается с анализа оборудования.
Инженеры учитывают несколько взаимосвязанных частей системы.
Гидравлическая часть
-
гидросхема;
-
тип распределителя;
-
количество секций;
-
тип клапанов;
-
давление;
-
расход;
-
назначение исполнительных механизмов.
Электрическая часть
-
напряжение питания;
-
ток потребления;
-
тип управляющих сигналов;
-
электрические цепи штатной системы;
-
интерфейсы;
-
диагностика.
Радиосистема
-
количество функций;
-
органы управления;
-
требования к дальности;
-
условия эксплуатации;
-
расположение антенны;
-
требования к устойчивости связи.
Логика управления
-
приоритеты команд;
-
разрешение работы;
-
взаимные блокировки;
-
обработка ошибок;
-
тайм-аут;
-
поведение при потере связи;
-
безопасное состояние выходов.
В результате радиоуправление рассматривается не как отдельный радиомодуль, а как часть общей системы управления машиной.
Безопасность и потеря радиосвязи
Для промышленного радиоуправления важно не только передать команду оператору на машину, но и определить поведение системы при возникновении нештатной ситуации.
Одним из таких сценариев является потеря радиосвязи.
При отсутствии корректного обмена контроллер определяет состояние связи и после заданного тайм-аута переводит управляющие выходы в предусмотренное проектом безопасное состояние.

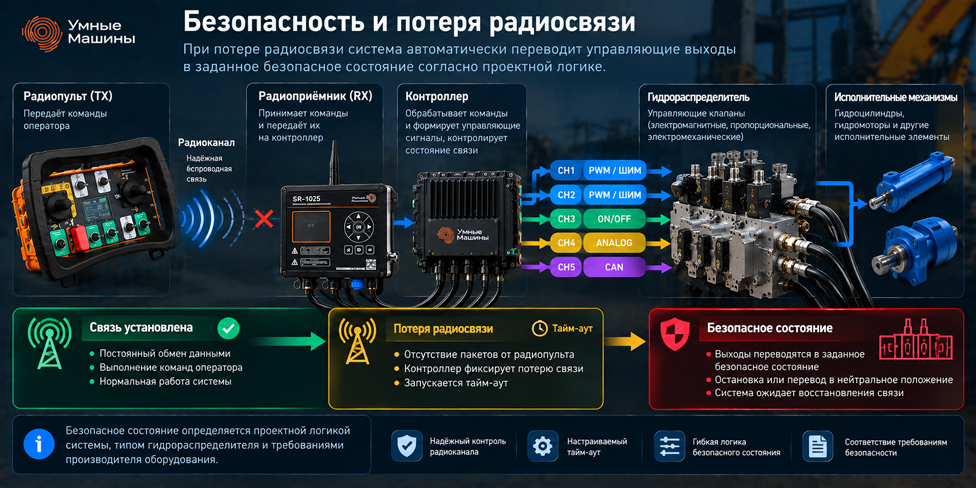

Логика потери радиосвязи: нормальный обмен → потеря связи → тайм-аут → заданное безопасное состояние.
Конкретное безопасное состояние определяется проектной логикой системы, типом гидравлического оборудования и требованиями к машине.
В зависимости от оборудования это может предусматривать остановку соответствующих функций, отключение управляющих сигналов или перевод исполнительных механизмов в определённое положение.
Из чего состоит система радиоуправления
Типовая система радиоуправления гидравликой может включать несколько основных элементов:
-
Промышленный радиопульт TX — формирует команды оператора.
-
Радиоприёмник RX — принимает команды и передаёт их в систему управления.
-
Контроллер — обрабатывает команды и формирует необходимые управляющие сигналы.
-
Выходные модули и интерфейсы — обеспечивают подключение исполнительных элементов.
-
Гидрораспределитель и клапаны — управляют потоками рабочей жидкости.
-
Исполнительные механизмы — гидроцилиндры, гидромоторы и другие рабочие органы машины.

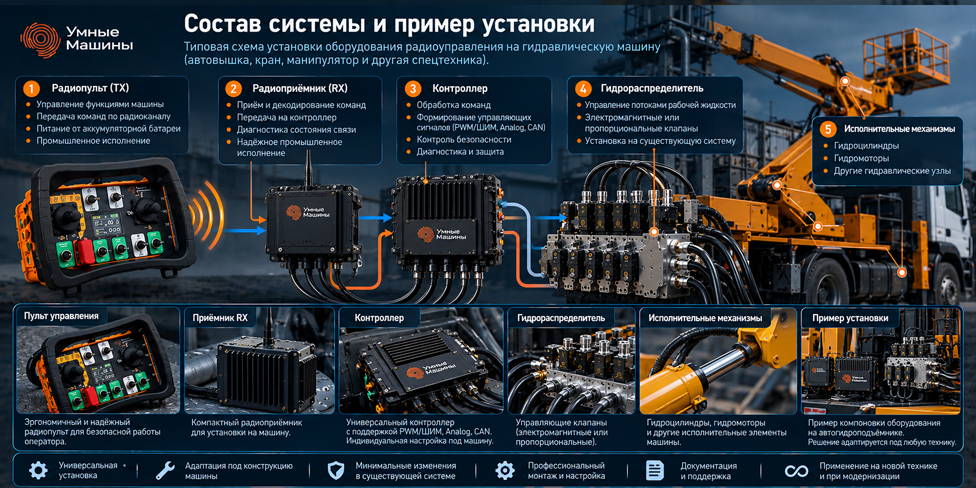

Состав системы радиоуправления и пример размещения оборудования на специальной технике.
Расположение компонентов зависит от конструкции машины. При монтаже учитываются условия окружающей среды, доступность оборудования для обслуживания, защита от механических воздействий и особенности электрической и гидравлической систем.
Новая машина или модернизация
Радиоуправление может разрабатываться как для новой техники, так и для модернизации уже работающего оборудования.
Для новой машины
Система проектируется с учётом общей архитектуры оборудования. Это позволяет заранее согласовать гидравлические, электрические и радиокомпоненты.
Для модернизации
Сначала анализируется существующая система, после чего определяется способ подключения радиоуправления.
В зависимости от конструкции машины может быть сохранён существующий гидрораспределитель, а радиоуправление интегрировано через подходящие управляющие элементы.
Примеры применения
Радиоуправление гидравликой может использоваться в различных типах специальной техники.
Кран-манипулятор
Радиоуправление позволяет вынести управление основными рабочими функциями КМУ на промышленный радиопульт.
Подробнее: радиоуправление КМУ →
Автокран
Система может использоваться для дистанционного управления гидравлическими функциями автокрана с учётом его гидравлической и электрической архитектуры.
Подробнее: радиоуправление автокраном →
Автовышка
Для автовышки радиоуправление может включать управление подъёмом, опусканием, телескопированием, поворотом и другими функциями.
Подробнее: радиоуправление автовышкой →
Бетононасос
Конфигурация определяется гидравлической системой и набором функций конкретной машины.
Подробнее: радиоуправление бетононасосом →
Буровые установки
Радиоуправление может применяться для дистанционного управления рабочими гидравлическими функциями буровой установки.
Подробнее: радиоуправление буровыми установками →
Краны и подъёмные механизмы
Решение адаптируется к конструкции мостовых, козловых, башенных кранов и других подъёмных механизмов.
Подробнее: решения для кранового оборудования →
Как проходит разработка и интеграция
Разработка системы радиоуправления начинается с получения технических данных о машине.
Типовой процесс включает:
1. Анализ оборудования
Изучается гидравлическая схема, электрическая система, распределитель и количество функций.
2. Выбор архитектуры
Определяется тип радиопульта, приёмника, контроллера и способ управления исполнительными элементами.
3. Разработка и адаптация
Настраивается логика управления, назначение каналов, параметры сигналов и функции безопасности.
4. Изготовление
Производится необходимое оборудование и комплектуется система.
5. Монтаж
Компоненты устанавливаются на машину и подключаются к существующим системам.
6. Настройка и испытания
Проверяется работа всех функций, диапазоны управления, безопасность и поведение системы при потере связи.
Что нужно для подбора радиоуправления
Для предварительного подбора системы желательно предоставить:
-
марку и модель машины;
-
описание оборудования;
-
гидравлическую схему;
-
тип гидрораспределителя;
-
количество управляемых функций;
-
напряжение бортовой сети;
-
тип управляющих клапанов;
-
фотографии гидрораспределителя и органов штатного управления;
-
информацию о существующей электрической системе;
-
требования к сохранению штатного управления;
-
требования к дистанционному управлению.
Чем подробнее исходные данные, тем точнее можно определить архитектуру системы и состав оборудования.
FAQ
Можно ли установить радиоуправление на уже работающую машину?
Да. Возможность модернизации определяется конструкцией гидравлической и электрической систем конкретной машины.
Можно ли управлять гидравликой с одного радиопульта?
Да. Количество функций определяется конфигурацией пульта и системы управления.
Можно ли использовать PWM для гидравлических клапанов?
Да, если конкретный клапан предназначен для соответствующего способа управления и его электрические параметры совместимы с системой.
Можно ли использовать CAN?
Да, если электронное оборудование машины поддерживает необходимый интерфейс и протокол обмена.
Можно ли управлять механическим гидрораспределителем?
Да, в определённых конструкциях для этого применяется электромеханический привод, воздействующий на штатный механизм управления.
Можно ли сохранить штатное управление?
Во многих проектах такая возможность предусматривается, но решение зависит от конструкции конкретной машины.
Что происходит при потере радиосвязи?
Контроллер обнаруживает отсутствие корректного обмена и после заданного тайм-аута переводит выходы в предусмотренное проектом безопасное состояние.
Можно ли настроить разные скорости движения?
Для пропорциональных систем это может быть реализовано соответствующей настройкой управляющих сигналов и логики контроллера.
Можно ли установить систему на новую машину?
Да. Радиоуправление может проектироваться одновременно с гидравлической и электрической архитектурой оборудования.
Сколько каналов необходимо?
Количество каналов определяется количеством функций и требованиями конкретной машины.
Можно ли управлять гидроцилиндрами и гидромоторами?
Да, если соответствующие гидравлические функции предусмотрены конструкцией машины.
Можно ли управлять несколькими гидрораспределителями?
Такая конфигурация возможна при соответствующем проектировании системы и наличии необходимого количества каналов и выходов.
Нужно ли менять гидрораспределитель при модернизации?
Не обязательно. Возможность использования существующего распределителя определяется его конструкцией и способом штатного управления.
Можно ли разработать систему под конкретную машину?
Да. Архитектура, количество каналов, органы управления и параметры сигналов могут определяться требованиями конкретного оборудования.
Рассчитать радиоуправление для вашей гидравлической системы
Если необходимо установить радиоуправление на существующую машину или разработать систему для новой техники, предоставьте информацию о гидравлической и электрической архитектуре оборудования.
На основании исходных данных можно определить:
-
необходимый тип радиопульта;
-
радиоприёмник;
-
контроллер;
-
количество каналов;
-
способ управления клапанами;
-
необходимость PWM/ШИМ, аналоговых или CAN-интерфейсов;
-
состав дополнительного оборудования;
-
вариант интеграции с существующей системой.
